FUEL TANK

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

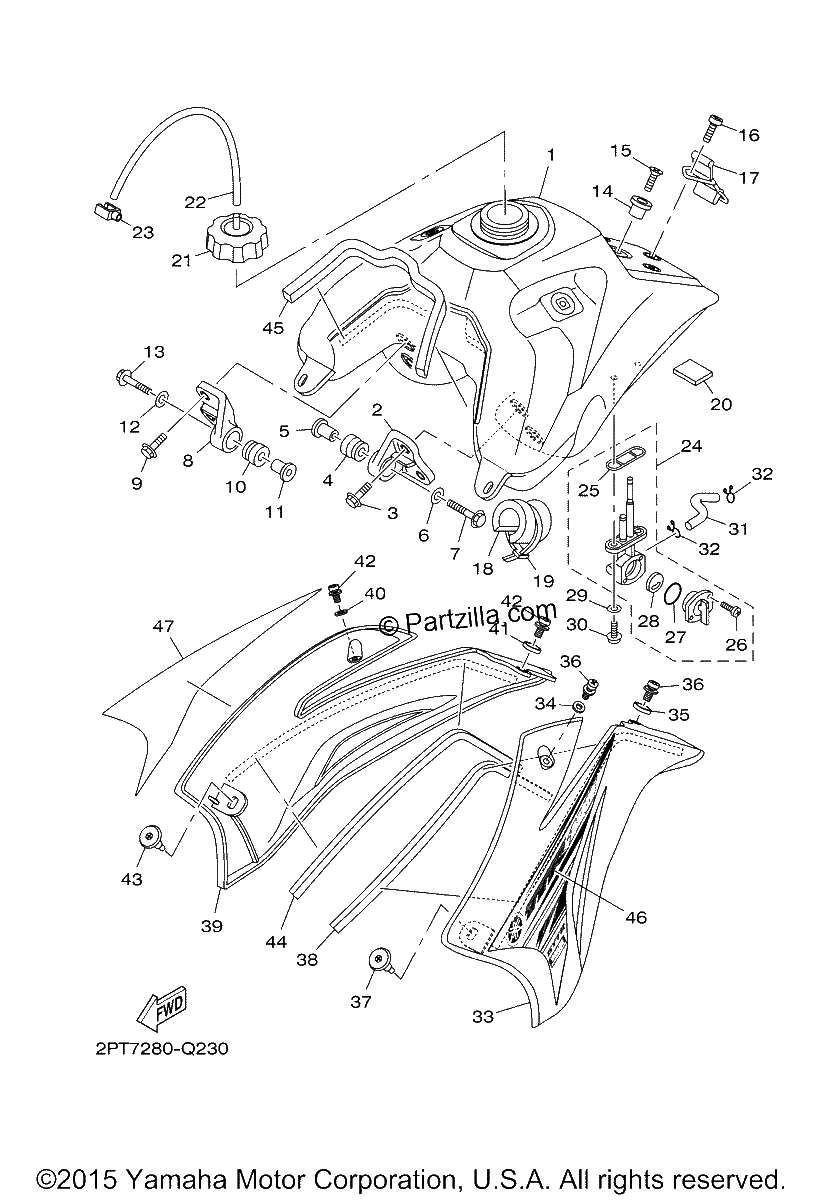

Diagrama de FUEL TANK

Repuestos

#1
1B2-24110-11-00
FUEL TANK COMP. (replaces 1B2-24110-10-00)
$412.25¢206 126
1
#2
1B2-F4104-00-00
TANK BRACKET ASSY
$11.73¢5 865
1
#3
95817-06012-00
BOLT, FLANGE (replaces 95827-06012-00)
$1.64¢822
1
#4
90480-18549-00
Grommet
$9.66¢4 830
1
#5
3JD-24186-00-00
WASHER,SPECIAL (replaces 1B2-F4186-00-00)
$12.09¢6 043
1
#6
90201-063J2-00
WASHER, PLATE
$4.88¢2 438
1
#7
95817-06030-00
BOLT,FLANGE (replaces 95807-06030-00)
$4.28¢2 139
1
#8
1B2-F4105-00-00
TANK BRACKET ASSY
$11.73¢5 865
1
#9
95817-06012-00
BOLT, FLANGE (replaces 95827-06012-00)
$1.64¢822
1
#10
90480-18549-00
Grommet
$9.66¢4 830
1
#11
3JD-24186-00-00
WASHER,SPECIAL (replaces 1B2-F4186-00-00)
$12.09¢6 043
1
#12
90201-063J2-00
WASHER, PLATE
$4.88¢2 438
1
#13
95817-06030-00
BOLT,FLANGE (replaces 95807-06030-00)
$4.28¢2 139
1
#14
4EW-2412F-00-00
BRACKET,SEAT (replaces 1B2-F412F-00-00)
$13.91¢6 958
1
#15
9870M-06020-00
Screw, Flat Head
$7.31¢3 657
1
#16
98907-06016-00
BOLT,SOCKET (replaces 9890M-06016-00)
$7.81¢3 904
1
#17
3SP-24173-00-00
BAND,TANK FITTING (replaces 1B2-F4173-00-00)
$20.26¢10 131
1
#18
1B2-F4145-00-00
DAMPER, side cover
$1.32¢661
1
#19
90464-15152-00
CLAMP
$4.77¢2 386
1
#20
1B2-F8415-00-00
DAMPER 1
$0.31¢155
1
#21
2FJ-24610-20-00
CAP ASSY (replaces 2FJ-24610-10-00)
$67.76¢33 879
1
#22
5B6-21826-10-00
Pipe, Breather
$10.38¢5 192
1
#23
90464-13003-00
Clamp
$7.13¢3 565
1
#24
4X8-24500-10-00
FUEL COCK ASSY 1
$37.40¢18 699
1
#25
4X8-24512-10-00
GASKET
$12.02¢6 009
1
#26
98517-03008-00
SCREW, PAN HEAD
$3.00¢1 501
1
#27
3AJ-24534-10-00
SEAL, COCK
$7.75¢3 875
1
#28
3AC-24523-00-00
VALVE PACKING
$12.71¢6 354
1
#29
90202-05187-00
WASHER, PLATE
$1.45¢724
1
#30
90149-06011-00
SCREW,SPEC'L SHAPE
$1.79¢897
1
#31
90445-10829-00
HOSE
$4.13¢2 064
1
#32
90467-090A2-00
Clip
$2.74¢1 368
1
#33
1B2-F137W-10-00
SCOOP, AIR 1
$89.61¢44 804
1
#34
90387-060T4-00
COLLAR (replaces 90387-10W66-00)
$9.41¢4 703
1
#35
1B2-F1749-00-00
Collar
$0.56¢282
1
#36
90159-06182-00
SCREW, WITH WASHER
$7.01¢3 507
1
#37
90269-07076-00
RIVET,SPEC'L SHAPE
$6.55¢3 278
1
#38
1S4-2414H-00-00
DAMPER, PLATE 2 (replaces 1B2-F414J-00-00)
$10.75¢5 376
1
#39
1B2-F137X-10-00
SCOOP, AIR 2
$89.61¢44 804
1
#40
90387-060T4-00
COLLAR (replaces 90387-10W66-00)
$9.41¢4 703
1
#41
1B2-F1749-00-00
Collar
$0.56¢282
1
#42
90159-06182-00
SCREW, WITH WASHER
$7.01¢3 507
1
#43
90269-07076-00
RIVET,SPEC'L SHAPE
$6.55¢3 278
1
#44
1S4-2414H-00-00
DAMPER, PLATE 2 (replaces 1B2-F414J-00-00)
$10.75¢5 376
1
#45
1S4-2414H-00-00
DAMPER, PLATE 2 (replaces 1B2-F414J-00-00)
$10.75¢5 376
1
#46
2PT-F137N-20-00
GRAPHIC 1
No Disponible
1
#47
2PT-F137P-20-00
GRAPHIC 2
$38.11¢19 056
1
