CRANKCASE COVER 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

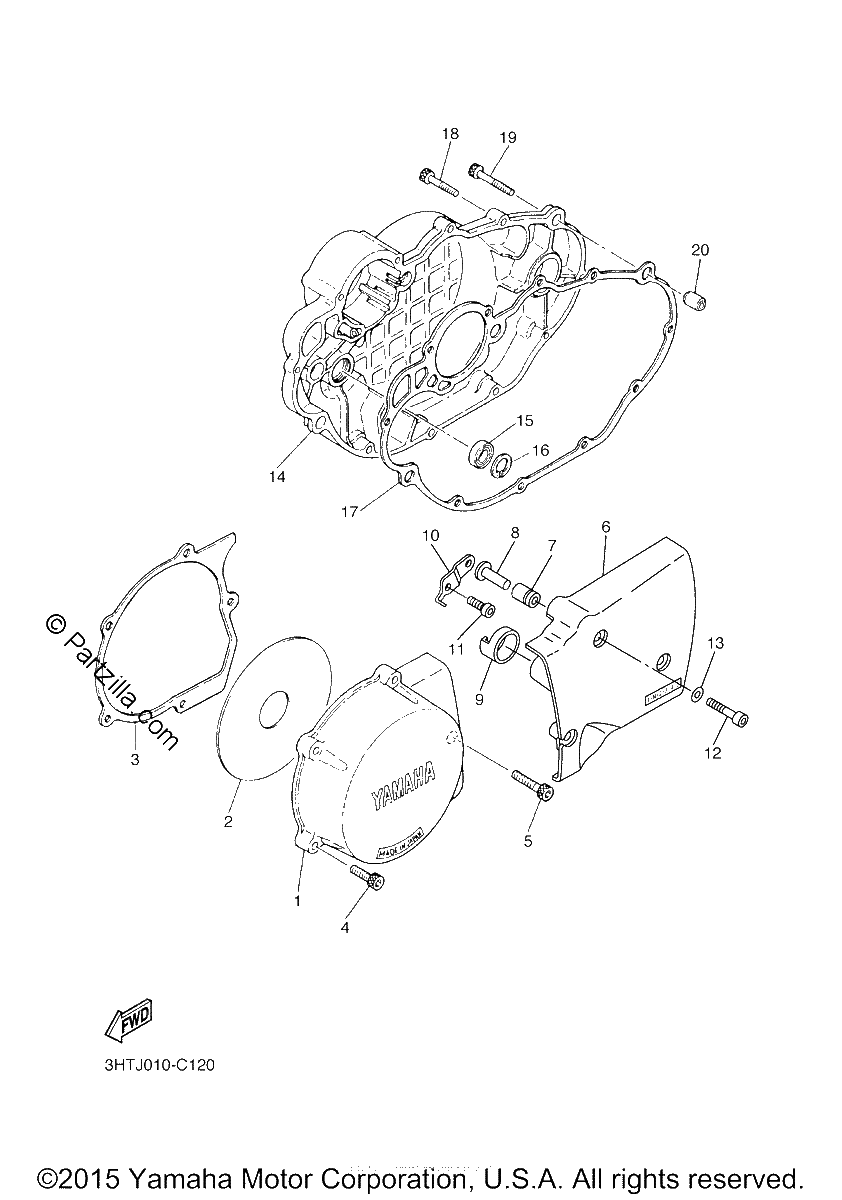

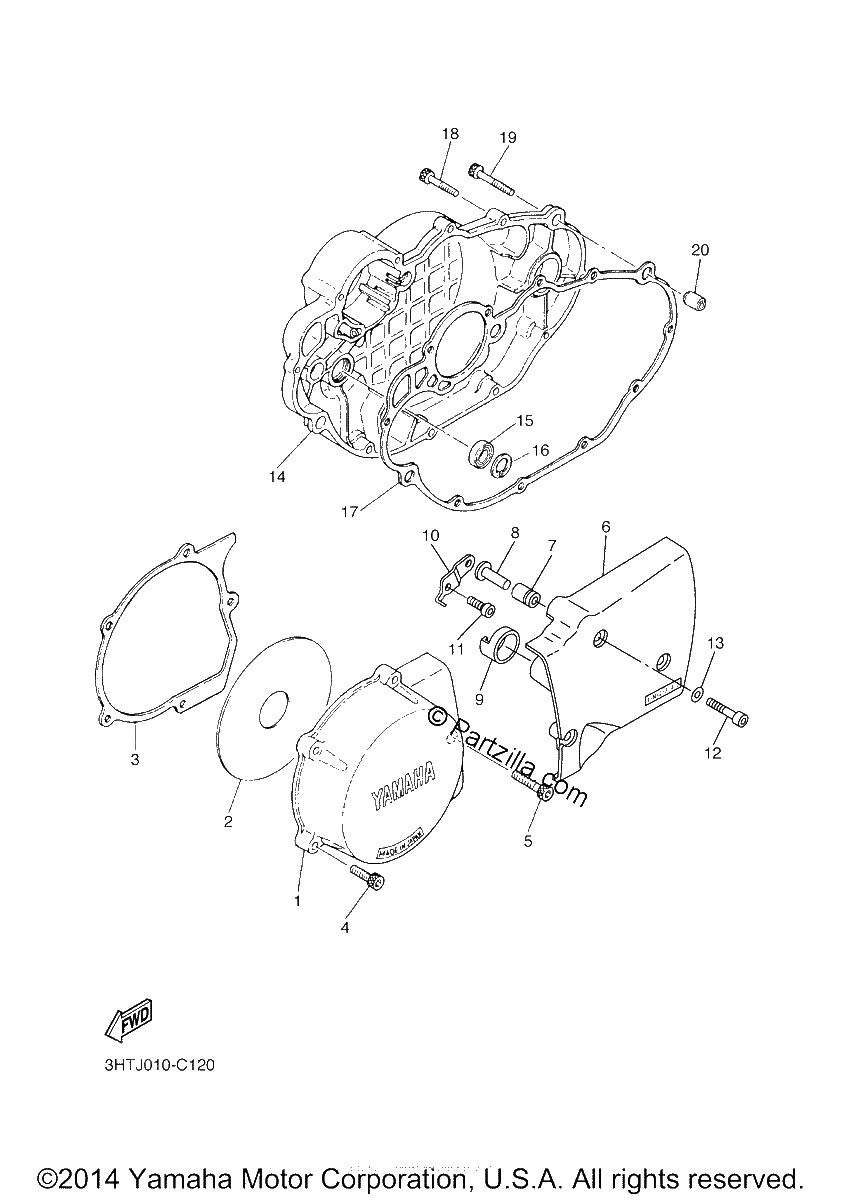

Diagrama de CRANKCASE COVER 1

Repuestos

#1
3GW-15411-00-00
COVER, CRANKCASE 1
$99.15¢49 575
1
#2
3HT-15326-00-00
DAMPER 2
$12.32¢6 163
1
#3
3GW-15451-00-00
GASKET, CRANKCASE COVER 1
$10.15¢5 075
1
#4
91314-06025-00
BOLT, HEXAGON SOCKET HEAD
$7.94¢3 969
1
#5
91314-06035-00
BOLT, HEXAGON SOCKET HEAD
$7.34¢3 669
1
#6
3HT-15421-10-00
COVER, CRANKCASE 2
$71.54¢35 769
1
#7
3HT-15486-00-00
GROMMET
$8.26¢4 131
1
#8
90387-0609L-00
COLLAR
$4.16¢2 081
1
#9
3HT-15663-00-00
SEAL
$1.45¢725
1
#10
3HT-15544-00-00
STAY 1
$4.01¢2 006
1
#11
91317-06012-00
BOLT
$7.34¢3 669
1
#12
91314-06035-00
BOLT, HEXAGON SOCKET HEAD
$7.34¢3 669
1
#13
90201-06049-00
WASHER, PLATE
$3.76¢1 881
1
#14
2J2-W1542-00-00
COVER, CRANKCASE 3 (2J2-15431-0
$716.66¢358 331
1
#15
93101-14089-00
OIL SEAL
$12.52¢6 262
1
#16
99009-25500-00
CIRCLIP
$6.67¢3 338
1
#17
3HT-15462-R0-00
GASKET, CRANKCASE COVER 3
$21.40¢10 700
1
#18
91314-06030-00
BOLT, HEXAGON SOCKET HEAD
$7.34¢3 669
1
#19
91314-06040-00
BOLT, HEXAGON SOCKET HEAD
$7.34¢3 669
1
#20
91812-16001-00
PIN, DOWEL
$6.15¢3 075
1
