FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

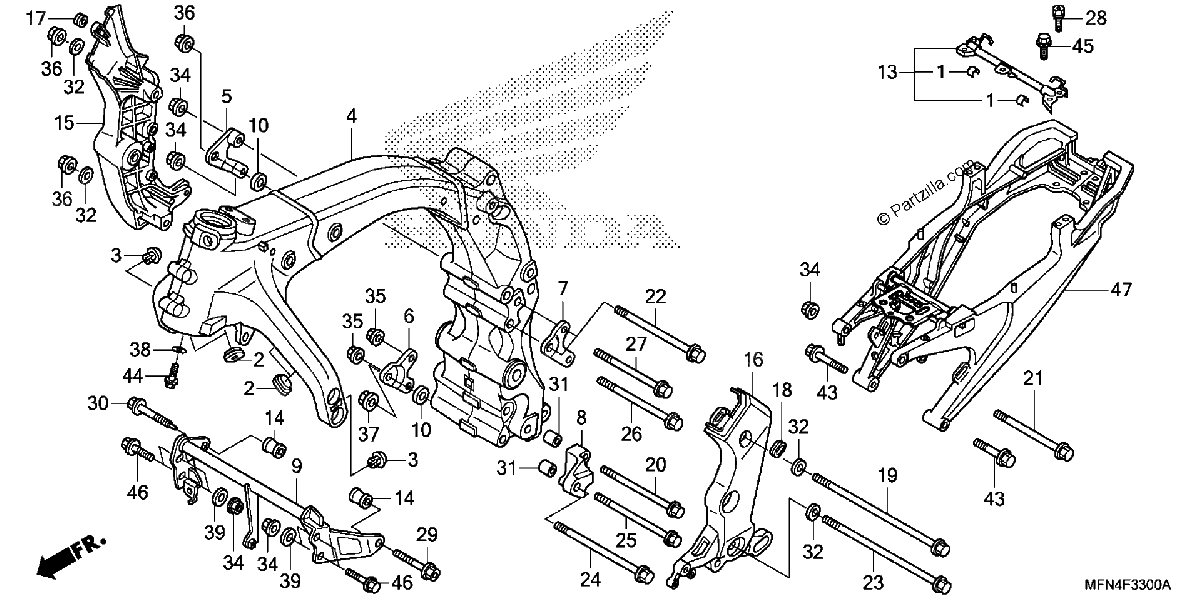

Diagrama de FRAME

Repuestos

#1
16911-MAH-300
PROTECTOR
$8.36¢4 181
1
#2
19111-MFG-D00
GROMMET, RR. RADIATOR COVER
$0.53¢263
1
#3
47117-196-000
RUBBER, STOPPER
$3.61¢1 806
1
#4
50100-MFN-L60ZA
FRAME *NH303M* (MAT AXIS GRAY METALLIC)
No Disponible
1
#5
50125-MFN-D00
PLATE B, R. ENGINE HANGER
$27.44¢13 719
1
#6
50126-MFN-D00
PLATE C, R. ENGINE HANGER
$12.18¢6 088
1
#7
50127-MFN-D00
PLATE B, L. ENGINE HANGER
$8.34¢4 169
1
#8
50128-MFN-D00
BRACKET C, L. ENGINE HANGER
$75.60¢37 800
1
#9
50130-MFN-L60
HANGER, FR. ENGINE
$175.61¢87 806
1
#10
50192-MFN-D00
COLLAR, ENGINE HANGER
$8.24¢4 119
1
#13
50204-MFN-D60
PIPE, CENTER CROSS
$48.56¢24 281
1
#14
50350-MFN-D60
COLLAR, FR. ENGINE HANGER
$9.65¢4 825
1
#15
50600-MFN-D00ZE
BRACKET, Right PIVOT NH109MS (SHOT SILVER METALLIC SPECIAL)
$334.20¢167 100
1
#16
50700-MFN-D00ZE
BRACKET, L PIVOT NH109MS (SHOT SILVER METALLIC SPECIAL)
$333.52¢166 763
1
#17
83501-MG7-000
GROMMET, SIDE COVER
$3.36¢1 681
1
#18
83601-MB0-000
GROMMET A, SIDE COVER
$5.47¢2 738
1
#19
90101-MFG-D00
BOLT, FLANGE (12X306)
$21.44¢10 719
1
#20
90102-MER-R60
BOLT, FLANGE (10X190)
$8.85¢4 425
1
#21
90103-162-000
BOLT, ENGINE HANGER
$14.13¢7 063
1
#22
90103-MFN-D00
BOLT, FLANGE (12X186)
$19.63¢9 813
1
#23
90104-MFA-D00
BOLT, ENGINE HANGER (12X312)
$17.31¢8 656
1
#24
90104-MFN-D00
BOLT, FLANGE (12X216)
$20.20¢10 100
1
#25
90105-MFN-D00
BOLT, FLANGE (10X196)
$8.95¢4 475
1
#26
90106-HN8-000
BOLT, FLANGE (10X164)
$7.25¢3 625
1
#27
90106-KJ9-000
BOLT, FLANGE (10X180)
$13.66¢6 831
1
#28
90115-MJ1-830
BOLT, SPECIAL (8MM)
$3.40¢1 700
1
#29
90164-MFG-D00
BOLT, FLANGE (12X65)
$13.04¢6 519
1
#30
90164-MFN-L60
BOLT, FLANGE (12X80)
$29.51¢14 756
1
#31
90199-MBW-000
PIN, DOWEL (10X16)
$3.69¢1 844
1
#32
90440-GT4-970
WASHER, PLAIN (12MM)
$3.36¢1 681
1
#34
94050-10000
NUT, FLANGE (10MM)
$1.90¢950
1
#35
94050-10070
NUT, FLANGE (10MM)
$4.06¢2 031
1
#35
90303-428-900
NUT, FLANGE (10MM)
$4.06¢2 031
1
#36
94050-12000
NUT, FLANGE (12MM)
$1.27¢638
1
#37
94050-12070
NUT, FLANGE (12MM)
$1.74¢869
1
#38
94101-06700
WASHER, PLAIN (6MM)
$1.21¢606
1
#39
94101-10000
WASHER, PLAIN (10MM)
$1.47¢737
1
#43
90151-HC5-000
BOLT, FLANGE (10X62)
$9.40¢4 700
1
#43
95801-10065-00
BOLT, FLANGE (10X65)
$9.15¢4 575
1
#44
96001-06008-07
BOLT, FLANGE (6X8)
$1.21¢606
1
#45
96300-08016-00
BOLT, FLANGE (8X16)
$1.80¢900
1
#46
96300-10040-00
BOLT, FLANGE (10X40)
$3.65¢1 825
1
#47
50200-MFN-D60ZA
RAIL ASSY., SEAT *NH303M* (MAT AXIS GRAY METALLIC)
$787.09¢393 544
1
