PEDAL KICK STARTER ARM

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

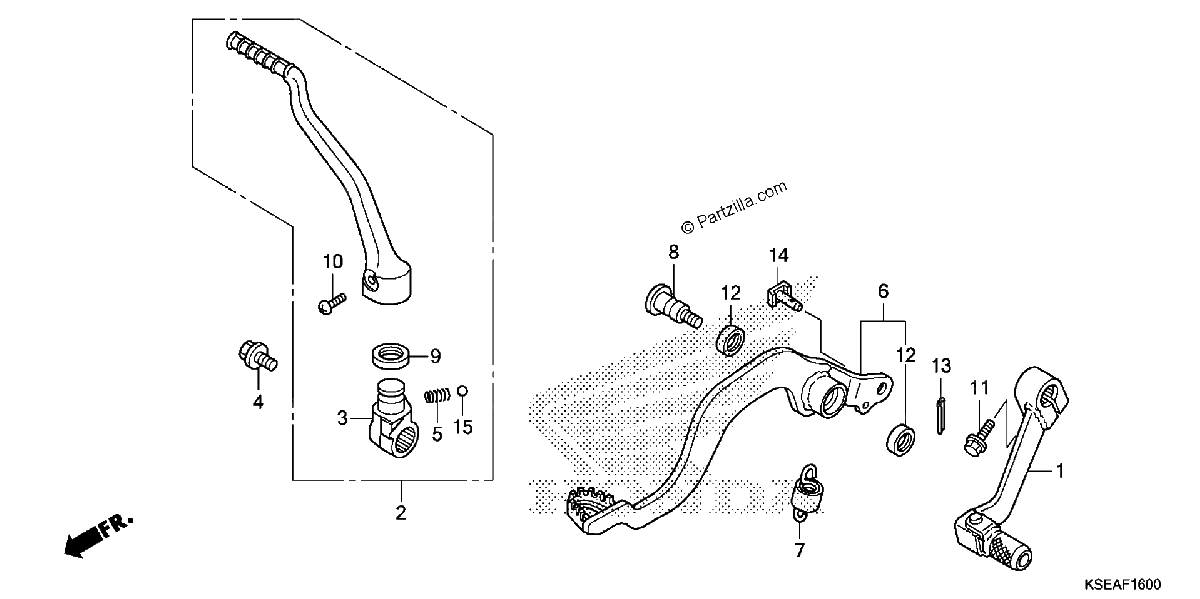

Diagrama de PEDAL KICK STARTER ARM

Repuestos

#1
24700-KSE-305
PEDAL, CHANGE (COO)
$98.99¢49 496
1
#2
28300-KSE-305
ARM ASSY., KICK STARTER (COO)
$140.15¢70 075
1
#3
28302-KSE-000
JOINT, KICK ARM
$83.04¢41 521
1
#4
28306-KAE-000
BOLT, KICK JOINT
$12.79¢6 394
1
#5
28333-KK0-000
SPRING, KICK STARTER
$2.98¢1 489
1
#6
46510-KSE-306
PEDAL, BRAKE (COO)
$71.30¢35 650
1
#7
46511-KZ4-J00
SPRING ASSY., RR. BRAKE RETURN
$8.34¢4 169
1
#8
46513-KSR-710
SHAFT, BRAKE PIVOT
$14.57¢7 285
1
#9
46525-KK0-003
DUST SEAL (17X20X2.5)
$5.63¢2 818
1
#10
90103-KSE-000
BOLT, KICK ARM (6X25)
$2.53¢1 265
1
#11
90118-968-000
BOLT, FLANGE (6X20)
$4.71¢2 357
1
#12
91251-444-000
DUST SEAL (15X20X2.5)
$4.83¢2 415
1
#13
94201-20120
PIN, SPLIT (2.0X12)
$1.17¢586
1
#14
95015-54000
PIN D, JOINT
$4.74¢2 369
1
#15
96211-08000
BALL, STEEL (#8) (1/4)
$1.47¢736
1
