PEDAL 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

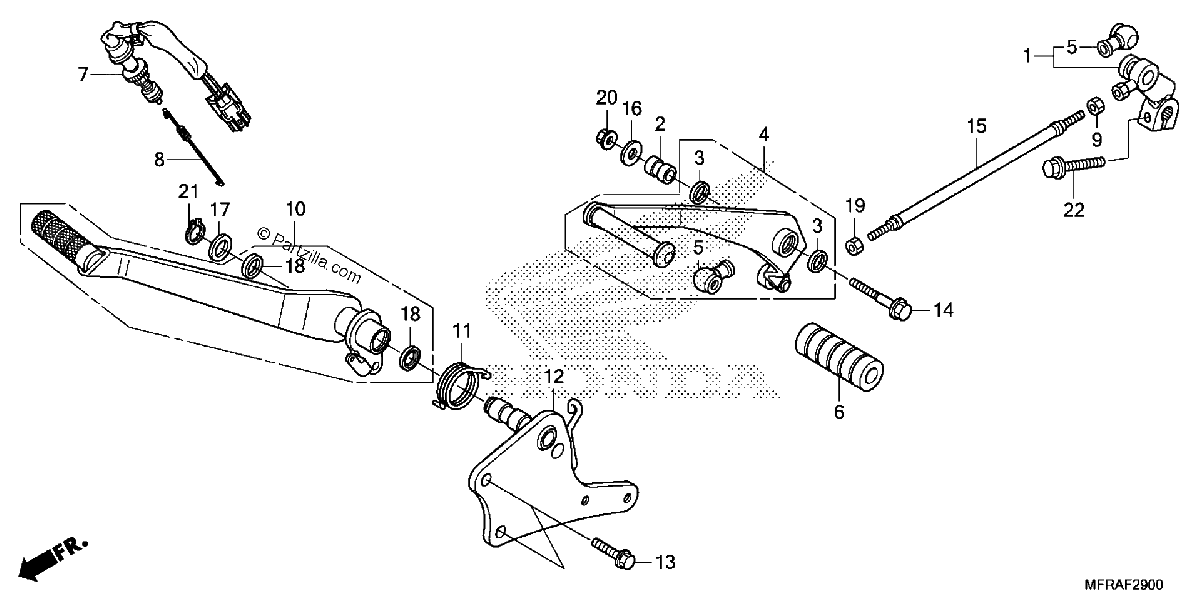

Diagrama de PEDAL 1

Repuestos

#1
24702-MFR-670
ARM, GEARSHIFT
$53.98¢26 988
1
#2
24705-MB0-000
COLLAR, GEARSHIFT PEDAL PIVOT
$14.13¢7 063
1
#3
24706-MK3-770
RUBBER, DUST SEAL
$5.42¢2 713
1
#4
24710-MFR-306
PEDAL, GEARSHIFT (COO)
$102.56¢51 281
1
#4
24710-MFR-B30
PEDAL, GEARSHIFT
$102.56¢51 281
1
#5
24724-MBW-D21
COVER, DUST
$8.45¢4 225
1
#6
24781-MCH-000
RUBBER, GEARSHIFT PEDAL
$6.79¢3 394
1
#7
35350-MFR-672
SWITCH ASSY., RR. STOP
$45.70¢22 850
1
#8
35357-MFR-670
SPRING, STOP SWITCH
$5.35¢2 675
1
#9
45423-KA4-700
NUT, HEX. (6MM) (LEFT HAND THREAD)
$1.99¢994
1
#10
46500-MFR-306
PEDAL ASSY., RR. BRAKE (COO)
$181.21¢90 606
1
#10
46500-MFR-B30
PEDAL Assembly., Rear BRAKE
$181.21¢90 606
1
#11
46514-MFR-670
SPRING, BRAKE PEDAL
$10.82¢5 413
1
#12
50618-MFY-A00
BRACKET, RR. BRAKE
$60.03¢30 013
1
#13
90102-MW4-000
BOLT, FLANGE (8X19)
$5.83¢2 913
1
#14
90122-MM2-000
BOLT, SPECIAL FLANGE (8X40)
$5.51¢2 756
1
#15
90165-MFY-A00
BOLT, TIE ROD
$17.63¢8 813
1
#16
90514-921-000
WASHER (8MM)
$1.33¢663
1
#17
90557-230-000
WASHER (15.2X25)
$3.08¢1 538
1
#18
91206-968-003
DUST SEAL (17X23X3) (NOK)
$4.47¢2 238
1
#19
94002-06020-0S
NUT, HEX. (6MM)
$1.41¢706
1
#20
94050-08000
NUT, FLANGE (8MM)
$1.15¢575
1
#21
94511-15000
CIRCLIP, OUTER (15MM)
$0.88¢438
1
#22
95701-06020-00
BOLT, FLANGE (6X20)
$2.27¢1 138
1
