HANDLE LEVER SWITCH CABLE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

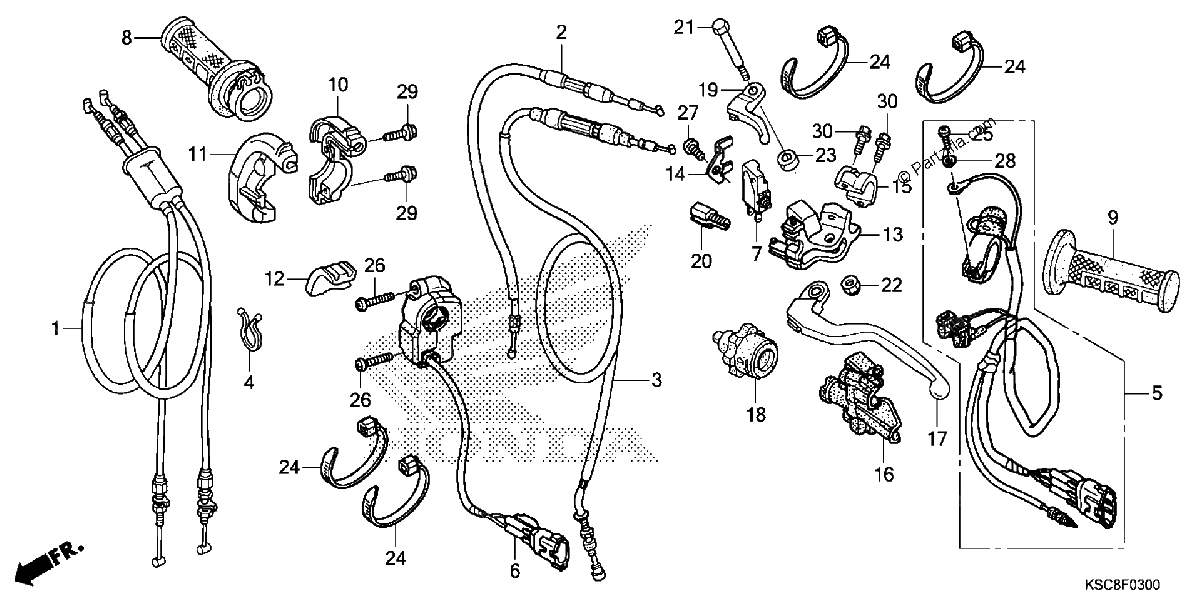

Diagrama de HANDLE LEVER SWITCH CABLE

Repuestos

#1
17900-KSC-A10
CABLE Assembly., THROTTLE
$61.02¢30 513
1
#001
17900-KSC-A10
CABLE Assembly., THROTTLE
$61.02¢30 513
1
#002
17950-KSC-010
CABLE, HOT STARTER
$23.15¢11 575
1
#2
17950-KSC-010
CABLE, HOT STARTER
$23.15¢11 575
1
#003
22870-KSC-000
CABLE, CLUTCH
$32.54¢16 269
1
#3
22870-KSC-000
CABLE, CLUTCH
$32.54¢16 269
1
#004
32171-GF9-621
LOCK, PURSE
$2.75¢1 375
1
#4
32171-GF9-621
LOCK, PURSE
$2.75¢1 375
1
#005
35130-KSC-A10
SWITCH ASSY., ENGINE STOP
$49.74¢24 869
1
#5
35130-KSC-A10
SWITCH ASSY., ENGINE STOP
$49.74¢24 869
1
#006
35150-KSC-671
SWITCH ASSY., STARTER
$62.05¢31 025
1
#6
35150-KSC-671
SWITCH ASSY., STARTER
$62.05¢31 025
1
#7
35340-HR0-305
SWITCH ASSY., FR. STOP (COO)
$20.82¢10 413
1
#007
35340-ML4-005
SWITCH ASSY., FR. STOP (OMRON)
$20.82¢10 413
1
#7
35340-ML4-005
SWITCH ASSY., FR. STOP (OMRON)
$20.82¢10 413
1
#008
53140-MEB-671
GRIP, THROTTLE
$30.85¢15 425
1
#8
53140-KSC-305
GRIP, THROTTLE (COO)
$30.85¢15 425
1
#008
53140-KSC-305
GRIP, THROTTLE (COO)
$30.85¢15 425
1
#9
53166-GBF-J60
GRIP, L HANDLE
$12.01¢6 006
1
#009
53166-GBF-J60
GRIP, L HANDLE
$12.01¢6 006
1
#009
53166-KPT-305
GRIP, L. HANDLE (COO)
$12.01¢6 006
1
#9
53166-KPT-305
GRIP, L. HANDLE (COO)
$12.01¢6 006
1
#10
53167-MEB-672
HOUSING, THROTTLE (UPPER)
$25.00¢12 500
1
#010
53167-MEB-672
HOUSING, THROTTLE (UPPER)
$25.00¢12 500
1
#011
53168-KSC-010
HOUSING, THROTTLE (LOWER)
$34.77¢17 388
1
#11
53168-KSC-010
HOUSING, THROTTLE (LOWER)
$34.77¢17 388
1
#012
53169-MEB-670
SLIDER, THROTTLE CABLE
$5.25¢2 625
1
#12
53169-MEB-670
SLIDER, THROTTLE CABLE
$5.25¢2 625
1
#13
53172-KSC-000
BRACKET, L. HANDLE LEVER
$40.96¢20 481
1
#013
53172-KSC-000
BRACKET, L. HANDLE LEVER
$40.96¢20 481
1
#14
53173-KSC-000
PLATE, CLUTCH SWITCH
$2.99¢1 494
1
#014
53173-KSC-000
PLATE, CLUTCH SWITCH
$2.99¢1 494
1
#015
53174-KCE-670
HOLDER, L. LEVER BRACKET
$15.63¢7 813
1
#15
53174-KCE-670
HOLDER, L. LEVER BRACKET
$15.63¢7 813
1
#016
53177-KSC-000
COVER, L. HANDLE LEVER
$21.64¢10 819
1
#16
53177-KSC-000
COVER, L. HANDLE LEVER
$21.64¢10 819
1
#017
53178-KSC-000
LEVER, L. HANDLEBAR
$38.60¢19 300
1
#17
53178-KSC-305
LEVER, L. HANDLEBAR (COO)
$38.60¢19 300
1
#017
53178-KSC-305
LEVER, L. HANDLEBAR (COO)
$38.60¢19 300
1
#018
53179-MEN-671
DIAL, CLUTCH CABLE ADJUSTING
$13.08¢6 538
1
#18
53179-MEN-671
DIAL, CLUTCH CABLE ADJUSTING
$13.08¢6 538
1
#19
53190-MEN-670
LEVER, HOT STARTER
$19.69¢9 844
1
#019
53190-MEN-670
LEVER, HOT STARTER
$19.69¢9 844
1
#020
53192-MEN-670
BOLT, WIRE ADJUSTING
$9.60¢4 800
1
#20
53192-MEN-670
BOLT, WIRE ADJUSTING
$9.60¢4 800
1
#021
90113-MEY-A10
BOLT, HANDLE LEVER PIVOT
$5.47¢2 738
1
#21
90113-MEY-A10
BOLT, HANDLE LEVER PIVOT
$5.47¢2 738
1
#22
90301-782-000
NUT, U (6MM)
$1.99¢994
1
#022
90301-782-000
NUT, U (6MM)
$1.99¢994
1
#023
90501-MEN-670
COLLAR, PIVOT
$3.65¢1 825
1
#23
90501-MEN-670
COLLAR, PIVOT
$3.65¢1 825
1
#24
90650-KV6-003
BAND, WIRE (95MM)
$3.77¢1 888
1
#024
90650-KV6-003
BAND, WIRE (95MM)
$3.77¢1 888
1
#25
93500-04012-0A
SCREW, PAN (4X12)
$1.06¢531
1
#025
93500-04012-0A
SCREW, PAN (4X12)
$1.06¢531
1
#025
93500-04012-1A
SCREW, PAN (4X12)
$1.06¢531
1
#25
93500-04012-1A
SCREW, PAN (4X12)
$1.06¢531
1
#26
93500-04014-0G
SCREW, PAN (4X14)
$0.94¢469
1
#026
93500-04014-0G
SCREW, PAN (4X14)
$0.94¢469
1
#27
93500-05010-0A
SCREW, PAN (5X10)
$1.16¢581
1
#027
93500-05010-0A
SCREW, PAN (5X10)
$1.16¢581
1
#028
94111-04000
WASHER, SPRING (4MM)
$1.38¢688
1
#28
94111-04000
WASHER, SPRING (4MM)
$1.38¢688
1
#29
96001-06020-07
BOLT, FLANGE (6X20)
$1.74¢869
1
#029
96001-06020-07
BOLT, FLANGE (6X20)
$1.74¢869
1
#30
96001-06022-00
BOLT, FLANGE (6X22)
$1.60¢800
1
#030
96001-06022-00
BOLT, FLANGE (6X22)
$1.60¢800
1
