BRAKE PEDAL KICK STARTER ARM

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

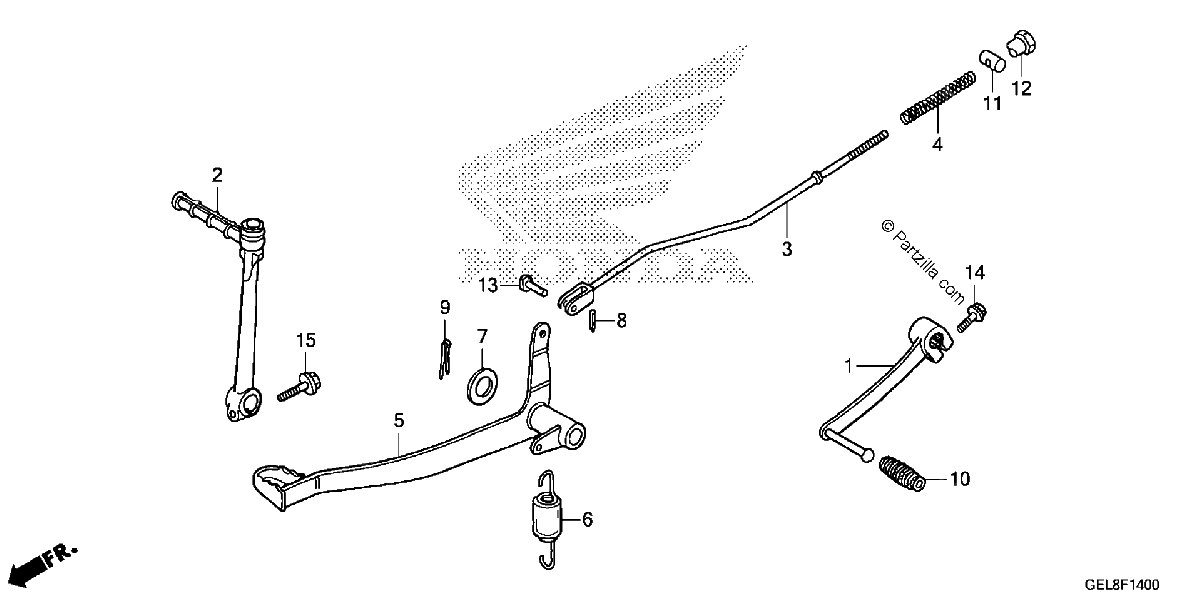

Diagrama de BRAKE PEDAL KICK STARTER ARM

Repuestos

#1
24701-GEL-306
PEDAL, GEARSHIFT (COO)
$39.46¢19 728
1
#2
28300-GEL-306
ARM ASSY., KICK STARTER (COO)
$86.23¢43 114
1
#3
43451-GEL-A80
ROD, RR. BRAKE
$13.72¢6 860
1
#4
43472-GEL-A80
SPRING A, BRAKE ROD
$3.13¢1 564
1
#5
46500-GEL-306
PEDAL, BRAKE (COO)
$69.06¢34 529
1
#6
46511-GEL-A80
SPRING ASSY., RR. BRAKE PEDAL
$6.92¢3 461
1
#7
94102-14000
WASHER, PLAIN (14MM)
$0.77¢385
1
#8
94201-20120
PIN, SPLIT (2.0X12)
$1.17¢586
1
#9
94201-30450
PIN, SPLIT (3.0X45)
$1.17¢586
1
#9
94201-30300
PIN, SPLIT (3.0X30)
$1.17¢586
1
#9
94201-30400
PIN, SPLIT (3.0)
$1.17¢586
1
#9
94201-30250
PIN, SPLIT (3.0X25)
$1.17¢586
1
#10
95011-40000
RUBBER, CHANGE PEDAL
$1.49¢747
1
#11
95015-31001
JOINT A, BRAKE ARM
$1.91¢954
1
#12
95015-41000
NUT A, BRAKE ROD ADJUSTING
$1.66¢828
1
#13
95015-53000
PIN C, JOINT
$3.42¢1 708
1
#14
95701-06020-00
BOLT, FLANGE (6X20)
$2.09¢1 047
1
#15
95701-06022-00
BOLT, FLANGE (6X22)
$2.13¢1 064
1
