PEDAL

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

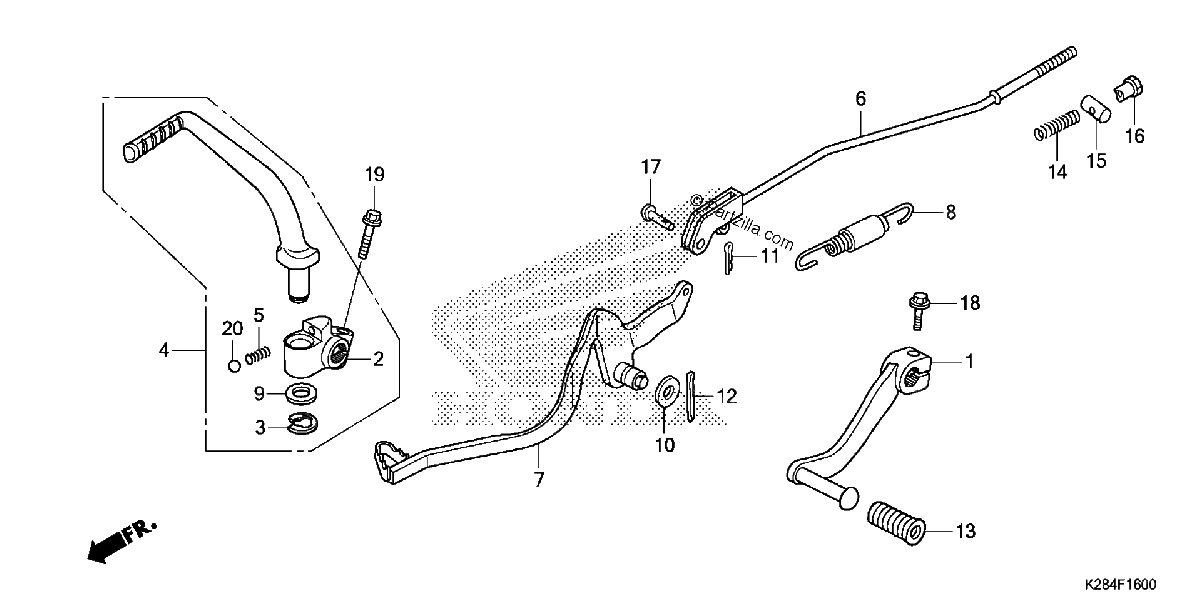

Diagrama de PEDAL

Repuestos

#1
24701-K28-305
PEDAL, GEARSHIFT (COO)
$39.86¢19 929
1
#2
28241-K28-910
JOINT, KICK ARM
$53.96¢26 979
1
#3
28293-333-000
CLIP, KICK STARTER ARM
$3.16¢1 581
1
#4
28300-K28-305
ARM ASSY., KICK STARTER (COO)
$132.23¢66 114
1
#5
28333-KK0-000
SPRING, KICK STARTER
$2.98¢1 489
1
#6
43451-K28-920
ROD, RR. BRAKE
$20.67¢10 333
1
#7
46500-K28-305
PEDAL, BRAKE (COO)
$75.67¢37 835
1
#7
46500-K28-910
PEDAL, BRAKE
$75.67¢37 835
1
#8
46513-KRH-900
SPRING SET, BRAKE PEDAL
$12.68¢6 342
1
#9
90505-KRM-860
WASHER (15.5X22)
$0.39¢196
1
#10
94101-10000
WASHER, PLAIN (10MM)
$1.36¢678
1
#11
94201-20120
PIN, SPLIT (2.0X12)
$1.17¢586
1
#12
94201-20150
PIN, SPLIT (2.0X15)
$1.23¢615
1
#13
95011-40000
RUBBER, CHANGE PEDAL
$1.49¢747
1
#14
95014-73100
SPRING A, BRAKE ROD
$1.53¢765
1
#15
95015-32001
JOINT B, BRAKE ARM
$1.12¢558
1
#16
95015-42000
NUT B, BRAKE ROD ADJUSTING
$2.28¢1 138
1
#17
95015-53000
PIN C, JOINT
$3.42¢1 708
1
#18
95701-06020-08
BOLT, FLANGE (6X20)
$0.44¢218
1
#19
95701-08028-08
BOLT, FLANGE (8X28)
$2.48¢1 242
1
#20
96211-08000
BALL, STEEL (#8) (1/4)
$1.47¢736
1
