SWINGARM

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

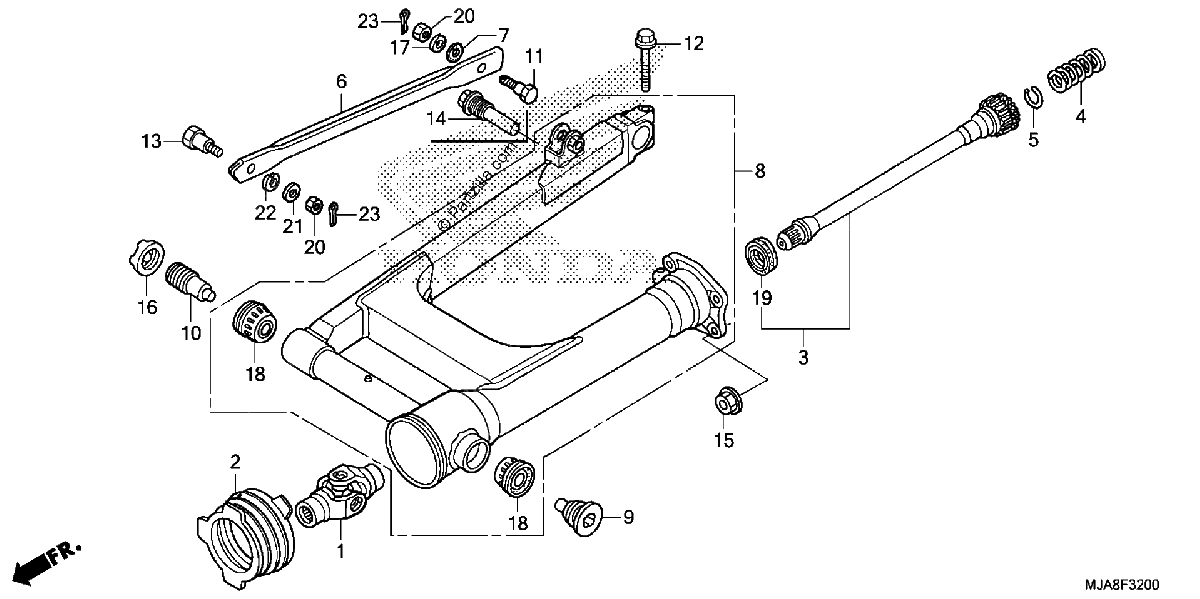

Diagrama de SWINGARM

Repuestos

#1
40200-MR6-671
JOINT, YOKE
$428.01¢214 006
1
#001
40200-MR6-671
JOINT, YOKE
$428.01¢214 006
1
#002
40207-MT3-610
BOOT, JOINT
$35.61¢17 806
1
#2
40207-MT3-610
BOOT, JOINT
$35.61¢17 806
1
#003
40210-MEG-000
SHAFT ASSY., PROPELLER
$261.51¢130 756
1
#3
40210-MEG-000
SHAFT ASSY., PROPELLER
$261.51¢130 756
1
#004
40215-ME9-003
SPRING, PROPELLER SHAFT
$7.16¢3 581
1
#4
40215-ME9-003
SPRING, PROPELLER SHAFT
$7.16¢3 581
1
#5
40221-MB0-000
RING, STOPPER
$5.47¢2 738
1
#005
40221-MB0-000
RING, STOPPER
$5.47¢2 738
1
#6
43431-MEG-640
ARM, Rear BRAKE STOPPER
$27.09¢13 544
1
#006
43431-MEG-640
ARM, Rear BRAKE STOPPER
$27.09¢13 544
1
#7
43434-ME1-670
RUBBER, STOPPER ARM
$4.20¢2 100
1
#007
43434-ME1-670
RUBBER, STOPPER ARM
$4.20¢2 100
1
#8
52100-MFS-000
SWINGARM Assembly., Rear.
$705.54¢352 769
1
#008
52100-MFS-000
SWINGARM Assembly., Rear.
$705.54¢352 769
1
#009
90121-MAM-A60
BOLT, Right SWINGARM PIVOT (L SIDE)
$15.38¢7 688
1
#9
90121-MAM-A60
BOLT, Right SWINGARM PIVOT (L SIDE)
$15.38¢7 688
1
#10
90122-MAM-L40
BOLT, L SWINGARM PIVOT (Right SIDE)
$32.05¢16 025
1
#010
90122-MAM-L40
BOLT, L SWINGARM PIVOT (Right SIDE)
$32.05¢16 025
1
#011
90127-393-000
BOLT, RR. BRAKE STOPPER
$5.90¢2 950
1
#11
90127-393-000
BOLT, RR. BRAKE STOPPER
$5.90¢2 950
1
#12
90129-KFG-000
BOLT, FLANGE (8X32)
$2.73¢1 363
1
#012
90129-KFG-000
BOLT, FLANGE (8X32)
$2.73¢1 363
1
#013
90133-286-000
BOLT, RR. BRAKE STOPPER ARM
$5.42¢2 713
1
#13
90133-286-000
BOLT, RR. BRAKE STOPPER ARM
$5.42¢2 713
1
#015
90308-MEG-000
NUT, HEX. (10MM)
$5.22¢2 613
1
#15
90308-MEG-000
NUT, HEX. (10MM)
$5.22¢2 613
1
#16
90355-469-000
NUT, SWINGARM PIVOT LOCK
$20.38¢10 188
1
#016
90355-469-000
NUT, SWINGARM PIVOT LOCK
$20.38¢10 188
1
#017
90524-030-000
WASHER A, HANDLE HOLDER SETTING
$1.79¢894
1
#17
90505-425-000
WASHER (8MM)
$1.79¢894
1
#17
90524-030-000
WASHER A, HANDLE HOLDER SETTING
$1.79¢894
1
#017
90505-425-000
WASHER (8MM)
$1.79¢894
1
#18
91066-HA7-672
BEARING, TAPER ROLLER (17X40X13.25) (KOYO)
$72.06¢36 031
1
#018
91066-HA7-672
BEARING, TAPER ROLLER (17X40X13.25) (KOYO)
$72.06¢36 031
1
#19
91261-ME9-005
OIL SEAL (27X43X7)
$14.09¢7 044
1
#019
91261-ME9-005
OIL SEAL (27X43X7)
$14.09¢7 044
1
#020
94001-08000-0S
NUT, HEX. (8MM)
$1.68¢838
1
#20
94001-08000-0S
NUT, HEX. (8MM)
$1.68¢838
1
#021
94101-08000
WASHER, PLAIN (8MM)
$1.06¢531
1
#21
94101-08000
WASHER, PLAIN (8MM)
$1.06¢531
1
#22
94111-10000
WASHER, SPRING (10MM)
$1.64¢819
1
#022
94111-10000
WASHER, SPRING (10MM)
$1.64¢819
1
#023
94201-20280
PIN, SPLIT (2.0X28)
$1.34¢669
1
#23
94201-29220
PIN, COTTER (2.0X22)
$1.34¢669
1
#023
94201-20350
PIN, SPLIT (2.0X35)
$1.34¢669
1
#23
94201-20350
PIN, SPLIT (2.0X35)
$1.34¢669
1
#023
94201-20320
PIN, COTTER (2.0X32)
$1.34¢669
1
#23
94201-20320
PIN, COTTER (2.0X32)
$1.34¢669
1
#23
94201-20280
PIN, SPLIT (2.0X28)
$1.34¢669
1
#023
94201-20200
PIN, SPLIT (2.0X20)
$1.34¢669
1
#23
94201-20250
PIN, SPLIT (2.0X25)
$1.34¢669
1
#023
94201-20250
PIN, SPLIT (2.0X25)
$1.34¢669
1
#023
94201-20220
PIN, SPLIT (2.0X22)
$1.34¢669
1
#23
94201-20220
PIN, SPLIT (2.0X22)
$1.34¢669
1
#23
94201-20200
PIN, SPLIT (2.0X20)
$1.34¢669
1
#023
94201-20180
PIN, SPLIT (2.0X18)
No Disponible
1
#23
94201-20180
PIN, SPLIT (2.0X18)
No Disponible
1
#023
94201-29220
PIN, COTTER (2.0X22)
$1.34¢669
1
