FRONT BRAKE MASTER CYLINDER CBR250RA

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

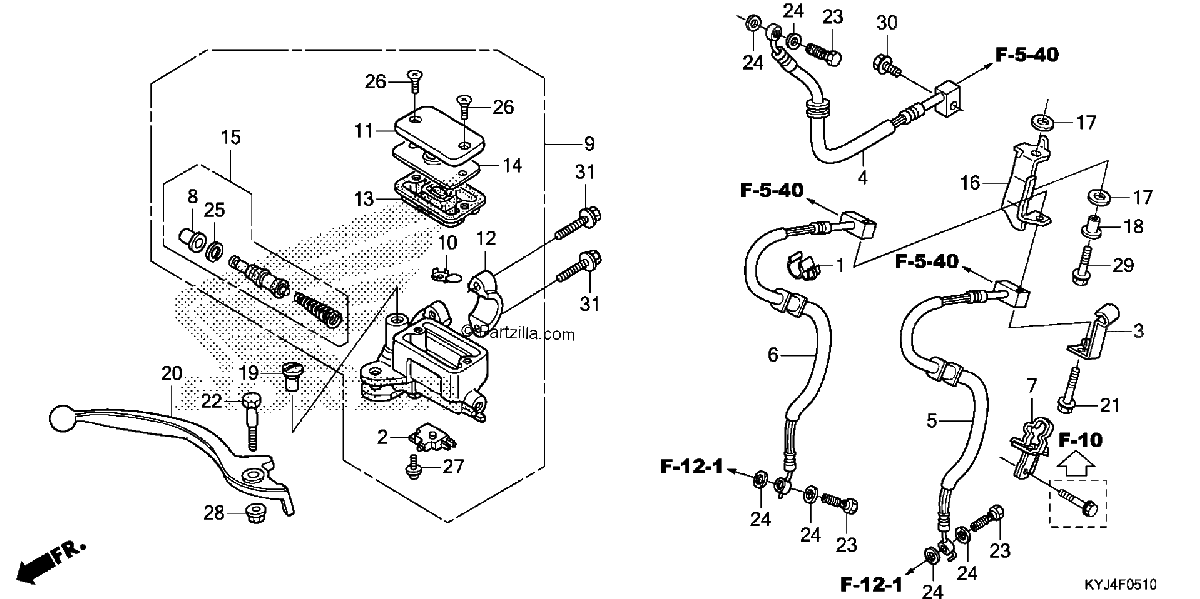

Diagrama de FRONT BRAKE MASTER CYLINDER CBR250RA

Repuestos

#1
11152-KS4-003
CLAMP, PIPE
$7.95¢3 973
1
#001
11152-KS4-003
CLAMP, PIPE
$7.95¢3 973
1
#2
35340-MM5-600
SWITCH Assembly., Front STOP
$23.13¢11 563
1
#002
35340-MM5-600
SWITCH Assembly., Front STOP
$23.13¢11 563
1
#3
38526-KYJ-910
CLAMP, Front SPEED SENSOR WIRE
$6.04¢3 019
1
#003
38526-KYJ-910
CLAMP, Front SPEED SENSOR WIRE
$6.04¢3 019
1
#4
45125-KYJ-911
HOSE B, Front BRAKE
$33.67¢16 836
1
#004
45125-KYJ-911
HOSE B, Front BRAKE
$33.67¢16 836
1
#005
45126-KYJ-911
HOSE A, FR. BRAKE
$52.37¢26 185
1
#5
45126-KYJ-911
HOSE A, FR. BRAKE
$52.37¢26 185
1
#6
45127-KYJ-911
HOSE C, Front BRAKE
$52.41¢26 203
1
#006
45127-KYJ-911
HOSE C, Front BRAKE
$52.41¢26 203
1
#007
45156-KYJ-910
CLAMP B, FR. BRAKE HOSE
$15.54¢7 768
1
#7
45156-KYJ-910
CLAMP B, FR. BRAKE HOSE
$15.54¢7 768
1
#008
45504-410-003
BOOT
$13.10¢6 549
1
#8
45504-410-003
BOOT
$13.10¢6 549
1
#009
45510-KYJ-405
MASTER CYLINDER SUB-ASSY., FR. BRAKE (COO)
$131.78¢65 889
1
#9
45510-KYJ-405
MASTER CYLINDER SUB-ASSY., FR. BRAKE (COO)
$131.78¢65 889
1
#10
45512-MA6-006
PROTECTOR
$4.78¢2 392
1
#010
45512-MA6-006
PROTECTOR
$4.78¢2 392
1
#11
45513-HA2-006
CAP, MASTER CYLINDER
$29.42¢14 708
1
#011
45513-HA2-006
CAP, MASTER CYLINDER
$29.42¢14 708
1
#012
45517-166-006
HOLDER, MASTER CYLINDER
$14.48¢7 239
1
#12
45517-166-006
HOLDER, MASTER CYLINDER
$14.48¢7 239
1
#013
45520-MG7-006
DIAPHRAGM
$11.33¢5 664
1
#13
45520-MG7-006
DIAPHRAGM
$11.33¢5 664
1
#14
45521-HA2-006
PLATE, DIAPHRAGM
$11.59¢5 796
1
#014
45521-HA2-006
PLATE, DIAPHRAGM
$11.59¢5 796
1
#15
45530-471-831
MASTER CYLINDER SET
$42.69¢21 344
1
#015
45530-471-831
MASTER CYLINDER SET
$42.69¢21 344
1
#016
50246-KYJ-910
STAY, FR. BRAKE HOSE
$31.35¢15 675
1
#16
50246-KYJ-910
STAY, FR. BRAKE HOSE
$31.35¢15 675
1
#17
50248-KYJ-910
WASHER, RUBBER
$0.85¢426
1
#017
50248-KYJ-910
WASHER, RUBBER
$0.85¢426
1
#018
50249-KYJ-910
COLLAR, JOINT STAY MOUNTING (TWO-WAY)
$4.92¢2 461
1
#18
50249-KYJ-910
COLLAR, JOINT STAY MOUNTING (TWO-WAY)
$4.92¢2 461
1
#19
53174-116-670
PLUG, HANDLE LEVER BRACKET
$2.94¢1 472
1
#019
53174-116-670
PLUG, HANDLE LEVER BRACKET
$2.94¢1 472
1
#020
53175-KYJ-305
LEVER, R. HANDLEBAR (COO)
$17.54¢8 769
1
#20
53175-KYJ-305
LEVER, R. HANDLEBAR (COO)
$17.54¢8 769
1
#021
90112-KVB-900
BOLT, FLANGE (6X32)
$0.91¢454
1
#021
90114-GFM-970
BOLT, FLANGE (6X32)
$0.91¢454
1
#21
90114-GFM-970
BOLT, FLANGE (6X32)
$0.91¢454
1
#22
90114-166-006
BOLT, HANDLE LEVER PIVOT
$7.24¢3 622
1
#022
90114-166-006
BOLT, HANDLE LEVER PIVOT
$7.24¢3 622
1
#23
90145-MS9-612
BOLT, OIL (10X22)
$8.18¢4 088
1
#023
90145-MS9-612
BOLT, OIL (10X22)
$8.18¢4 088
1
#24
90545-300-000
WASHER, OIL BOLT
$4.46¢2 231
1
#024
90545-300-000
WASHER, OIL BOLT
$4.46¢2 231
1
#25
90651-MA5-671
CIRCLIP
$2.85¢1 426
1
#025
90651-MA5-671
CIRCLIP
$2.85¢1 426
1
#026
93600-04012-0G
SCREW, FLAT (4X12)
$1.07¢535
1
#026
93600-04012-1G
SCREW, FLAT (4X12)
$1.07¢535
1
#26
93600-04012-1G
SCREW, FLAT (4X12)
$1.07¢535
1
#26
93600-04012-0G
SCREW, FLAT (4X12)
$1.07¢535
1
#027
93893-04012-17
SCREW-WASHER (4X12)
$1.59¢793
1
#27
93893-04012-17
SCREW-WASHER (4X12)
$1.59¢793
1
#27
93893-04012-07
SCREW-WASHER (4X12)
$1.59¢793
1
#027
93893-04012-07
SCREW-WASHER (4X12)
$1.59¢793
1
#28
94050-06000
NUT, FLANGE (6MM)
$0.74¢368
1
#028
94050-06000
NUT, FLANGE (6MM)
$0.74¢368
1
#29
95701-06020-07
BOLT, FLANGE (6X20)
$1.92¢960
1
#029
95701-06020-07
BOLT, FLANGE (6X20)
$1.92¢960
1
#30
96001-06012-07
BOLT, FLANGE (6X12)
$2.13¢1 064
1
#030
96001-06012-07
BOLT, FLANGE (6X12)
$2.13¢1 064
1
#031
96001-06022-07
BOLT, FLANGE (6X22)
$2.18¢1 092
1
#31
96001-06022-07
BOLT, FLANGE (6X22)
$2.18¢1 092
1
