PEDAL KICK STARTER ARM

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

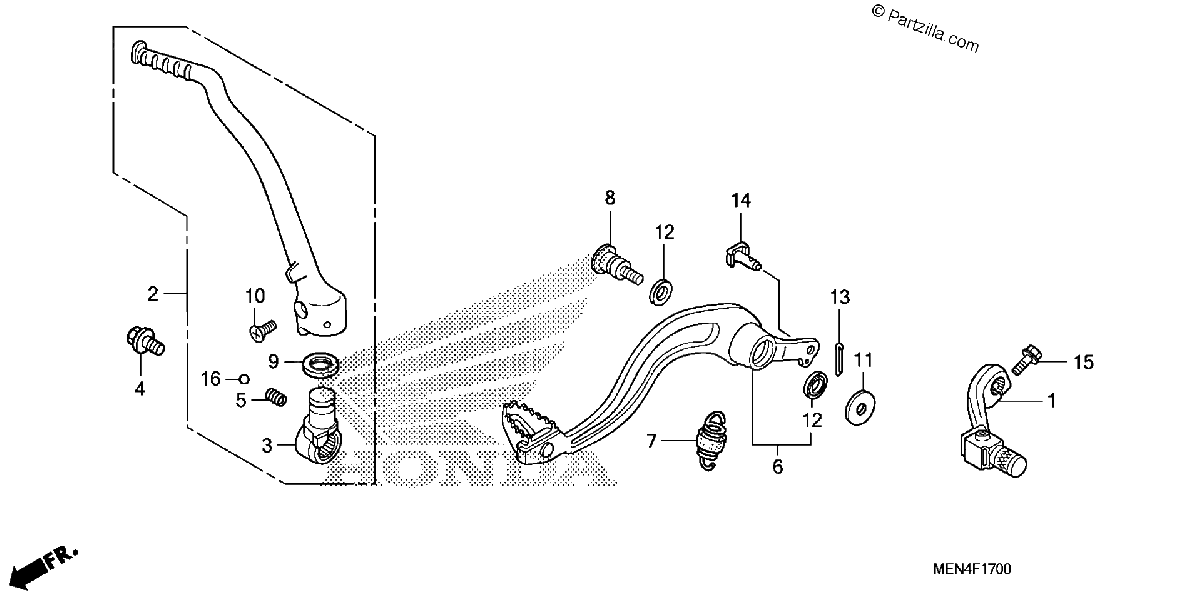

Diagrama de PEDAL KICK STARTER ARM

Repuestos

#1
24700-MEN-306
PEDAL, CHANGE (COO)
$131.18¢65 590
1
#2
28300-MEN-306
ARM ASSY., KICK STARTER (COO)
$246.07¢123 033
1
#3
28302-MEN-A30
JOINT, KICK ARM
$85.46¢42 728
1
#4
28306-MEN-670
BOLT, KICK JOINT
$6.52¢3 260
1
#5
28333-KK0-000
SPRING, KICK STARTER
$2.98¢1 489
1
#6
46510-MEN-305
PEDAL, RR. BRAKE (COO)
$131.80¢65 901
1
#7
46511-KZ4-J00
SPRING ASSY., RR. BRAKE RETURN
$8.34¢4 169
1
#8
46513-KRN-730
SHAFT, BRAKE PIVOT
$15.18¢7 590
1
#9
46525-KK0-003
DUST SEAL (17X20X2.5)
$5.63¢2 818
1
#10
90103-MEN-A30
BOLT, KICK ARM
$2.48¢1 242
1
#11
90512-KRN-730
WASHER (26X10.5)
$3.07¢1 535
1
#12
91251-444-000
DUST SEAL (15X20X2.5)
$4.83¢2 415
1
#13
94201-20120
PIN, SPLIT (2.0X12)
$1.17¢586
1
#14
95015-54000
PIN D, JOINT
$4.74¢2 369
1
#15
96001-06022-00
BOLT, FLANGE (6X22)
$1.47¢736
1
#16
96211-08000
BALL, STEEL (#8) (1/4)
$1.47¢736
1
