FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

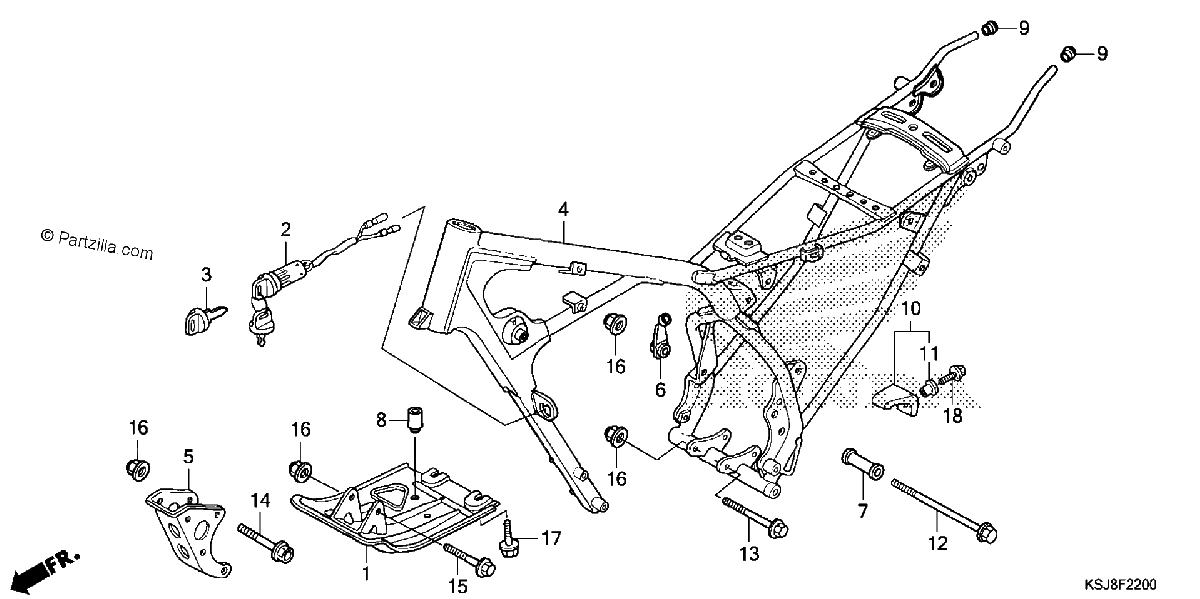

Diagrama de FRAME

Repuestos

#1
11911-GN1-680
PROTECTOR, CRANKCASE
$77.76¢38 882
1
#2
35010-KSJ-J50
LOCK SET
$77.49¢38 744
1
#3
35121-HF1-881
KEY, BLANK (TYPE 1) (KEY NO. AXX / BXX)
$10.32¢5 158
1
#3
35122-HF1-881
KEY, BLANK (TYPE 2) (KEY NO. CXX / DXX)
$10.32¢5 158
1
#4
50100-KSJ-670ZA
FRAME *NH146M* (ACCURATE SILVER METALLIC)
$693.94¢346 972
1
#5
50127-GN1-010ZC
STAY, FR. ENGINE HANGER *NH146M* (ACCURATE SILVER METALLIC)
$24.53¢12 265
1
#6
50135-GN1-000
COLLAR, R. RR. ENGINE HANGER
$10.03¢5 014
1
#7
50136-GN1-760
COLLAR, L. RR. ENGINE HANGER
$12.99¢6 498
1
#8
50363-GN1-760
RUBBER B, STOPPER
$4.99¢2 496
1
#9
50372-KN4-000
PLUG, HOLE
$6.65¢3 323
1
#10
52185-GN1-000
SLIDER ASSY., CHAIN (LOWER)
$20.88¢10 442
1
#11
61107-KK6-000
WASHER (6MM)
$3.42¢1 708
1
#12
90101-GN1-760
BOLT, FLANGE (8X158)
$9.50¢4 749
1
#13
90108-GN1-000
BOLT, FLANGE (8X102)
$7.64¢3 818
1
#14
90154-MA0-000
BOLT, FLANGE (8X60)
$8.15¢4 077
1
#15
90156-MA0-770
BOLT, FLANGE (8X65)
$8.15¢4 077
1
#16
90309-428-731
NUT, FLANGE (M8X1.25) (SELF-LOCK)
$3.74¢1 869
1
#16
90309-KF0-003
NUT, FLANGE (8MM)
$3.74¢1 869
1
#17
93405-08020-08
BOLT-WASHER (8X20)
$2.45¢1 225
1
#18
95701-06012-07
BOLT, FLANGE (6X12)
$1.92¢960
1
