FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

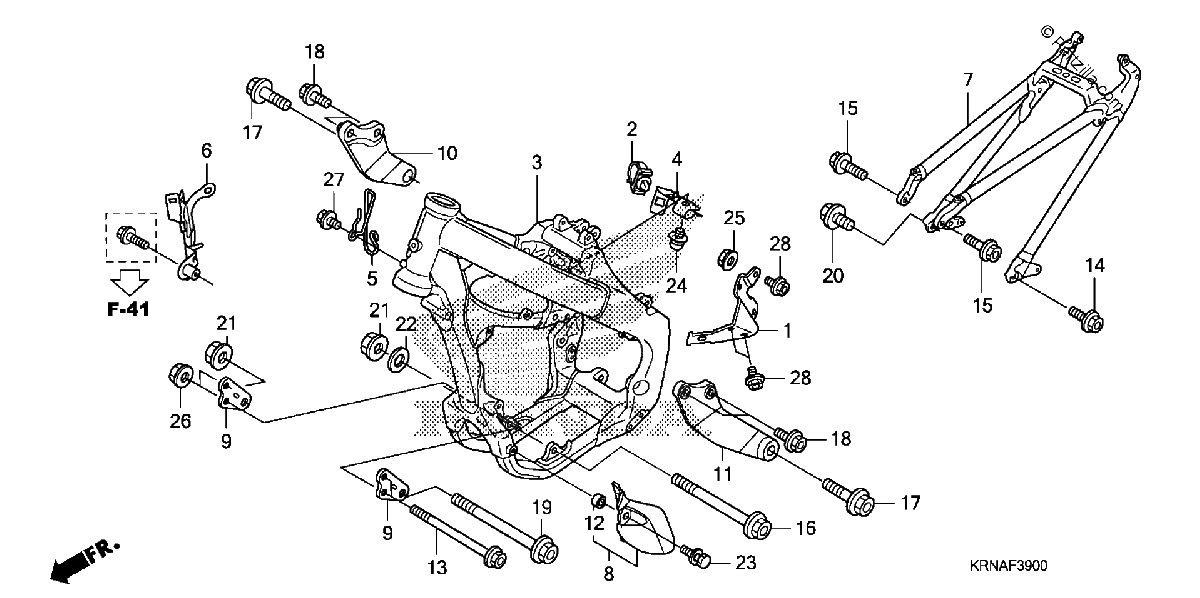

Diagrama de FRAME

Repuestos

#1
31410-KRN-A40
BRACKET, ELECTRIC
$36.25¢18 124
1
#2
32660-MJ6-710
CLAMP, WIRE
$4.22¢2 110
1
#3
50100-KRN-A50
FRAME
$1984.07¢992 036
1
#4
50127-MEN-A30
STAY, STOPPER CABLE
No Disponible
1
#5
50128-MEN-A30
GUIDE, CABLE
No Disponible
1
#6
50180-KRN-A40
STAY, CONNECTOR
No Disponible
1
#7
50200-MEN-A50
FRAME, RR.
No Disponible
1
#8
50360-KRN-A40
GUARD, L. ENGINE
$18.08¢9 039
1
#9
50405-KRN-A40
PLATE, FR. ENGINE HANGER
$10.11¢5 054
1
#10
50407-KRN-A40
PLATE, R. HEAD HANGER
$64.05¢32 027
1
#11
50408-KRN-A40
PLATE, L. HEAD HANGER
No Disponible
1
#12
80123-MA1-640
COLLAR, SPLASH GUARD
$2.43¢1 213
1
#13
90101-KRN-A40
BOLT, FLANGE (8X121)
$7.69¢3 847
1
#14
90101-KZ3-J50
BOLT, FLANGE (8X24)
$3.15¢1 576
1
#15
90101-MEN-A10
BOLT (8X28)
$3.36¢1 679
1
#16
90101-MEN-670
BOLT, FLANGE (10X132)
$6.64¢3 318
1
#17
90102-MEN-A30
BOLT, FLANGE (10X30)
$4.06¢2 030
1
#18
90103-MEB-670
BOLT, FLANGE (8X18)
$2.32¢1 162
1
#19
90106-MEN-A30
BOLT, FLANGE (10X123)
$6.88¢3 439
1
#20
90122-MEN-730
BOLT (10X24)
$2.75¢1 374
1
#21
90302-KZ3-J40
NUT, FLANGE (10MM)
$3.22¢1 610
1
#22
90410-HC4-000
WASHER (10MM)
$4.25¢2 128
1
#23
93404-06018-00
BOLT-WASHER (6X18)
$1.26¢633
1
#24
93891-04016-08
SCREW-WASHER (4X16)
$1.36¢678
1
#25
94050-06000
NUT, FLANGE (6MM)
$0.74¢368
1
#26
94050-08000
NUT, FLANGE (8MM)
$1.06¢529
1
#27
90101-MEN-A60
BOLT (6X12)
$2.60¢1 299
1
#28
90104-MEN-A60
BOLT (6X14)
$2.75¢1 374
1
