PEDAL

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

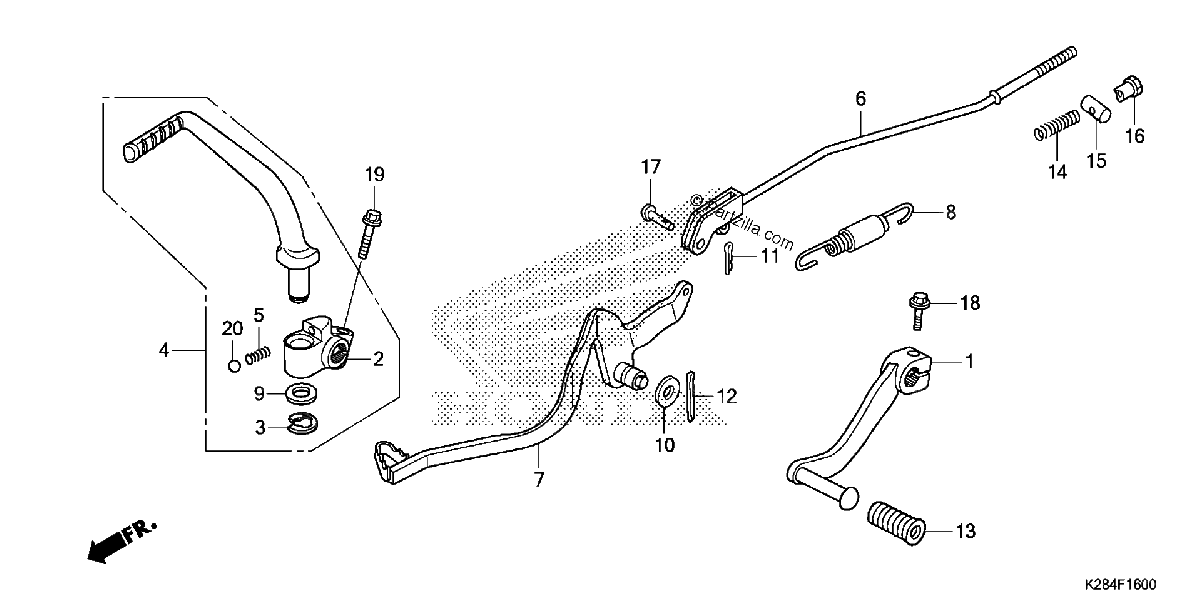

Diagrama de PEDAL

Repuestos

#1
24701-K28-305
PEDAL, GEARSHIFT (COO)
$43.32¢21 662
1
#2
28241-K28-910
JOINT, KICK ARM
$58.65¢29 325
1
#3
28293-333-000
CLIP, KICK STARTER ARM
$3.44¢1 719
1
#4
28300-K28-305
ARM ASSY., KICK STARTER (COO)
$143.72¢71 863
1
#5
28333-KK0-000
SPRING, KICK STARTER
$3.24¢1 619
1
#6
43451-K28-910
ROD, RR. BRAKE
$19.10¢9 550
1
#7
46500-K28-305
PEDAL, BRAKE (COO)
$82.25¢41 125
1
#8
46513-KRH-900
SPRING SET, BRAKE PEDAL
$13.79¢6 894
1
#9
90505-KRM-860
WASHER (15.5X22)
$0.43¢213
1
#10
94101-10000
WASHER, PLAIN (10MM)
$1.47¢737
1
#11
94201-20120
PIN, SPLIT (2.0X12)
$1.27¢638
1
#12
94201-20150
PIN, SPLIT (2.0X15)
$1.34¢669
1
#13
95011-40000
RUBBER, CHANGE PEDAL
$1.63¢813
1
#14
95014-73100
SPRING A, BRAKE ROD
$1.66¢831
1
#15
95015-32001
JOINT B, BRAKE ARM
$1.21¢606
1
#16
95015-42000
NUT B, BRAKE ROD ADJUSTING
$2.48¢1 238
1
#17
95015-53000
PIN C, JOINT
$3.71¢1 856
1
#18
95701-06020-08
BOLT, FLANGE (6X20)
$0.47¢238
1
#19
95701-08028-08
BOLT, FLANGE (8X28)
$2.70¢1 350
1
#20
96211-08000
BALL, STEEL (#8) (1/4)
$1.60¢800
1
