TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

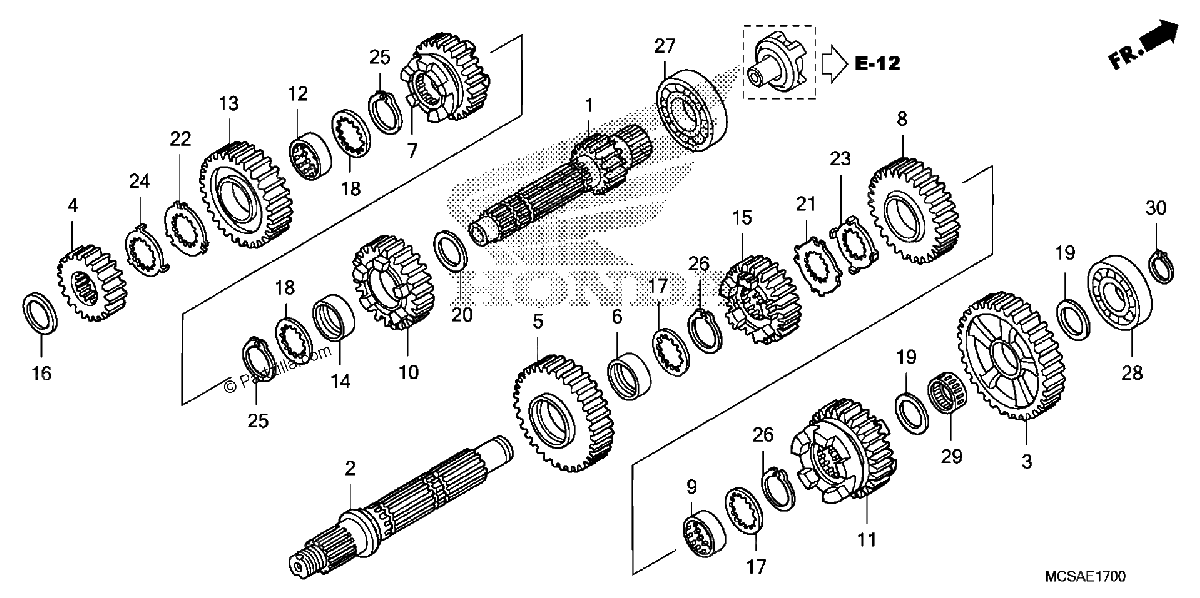

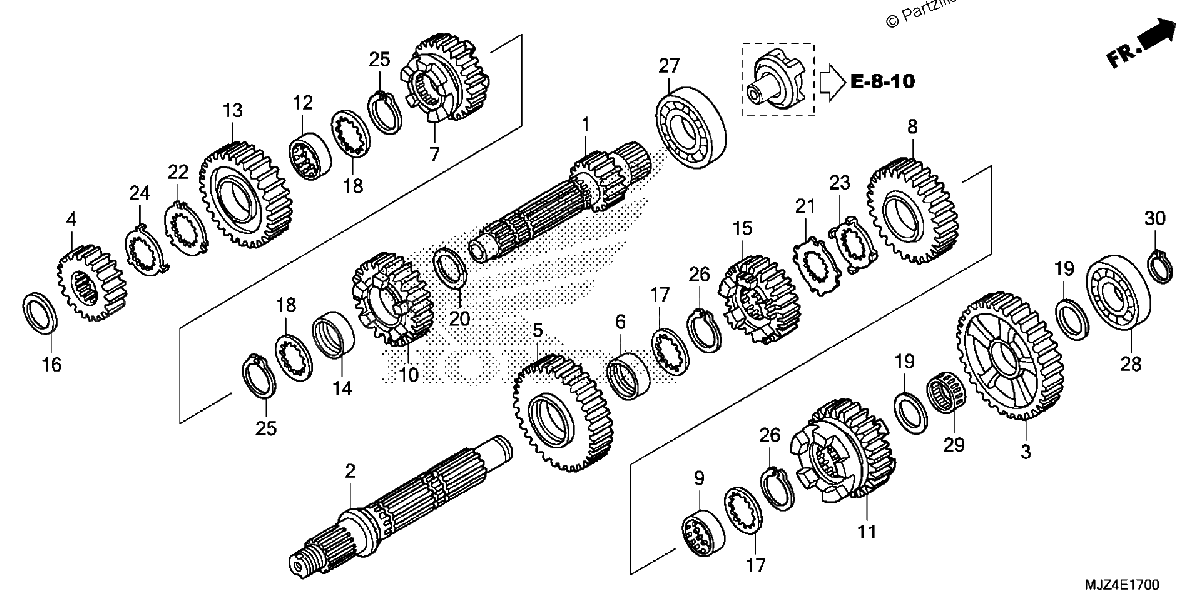

Diagrama de TRANSMISSION

Repuestos

#1
23211-MCS-000
MAINSHAFT (14T)
$191.64¢95 818
1
#2
23220-MCS-010
COUNTERSHAFT
$180.20¢90 102
1
#3
23421-MCS-000
GEAR, COUNTERSHAFT FIRST (36T)
$135.81¢67 907
1
#4
23431-MCS-000
GEAR, MAINSHAFT SECOND (18T)
$66.44¢33 218
1
#5
23441-MCS-000
GEAR, COUNTERSHAFT SECOND (31T)
$133.11¢66 556
1
#6
23442-MS2-610
COLLAR (30X11.2)
$28.11¢14 053
1
#7
23451-MCS-000
GEAR, MAINSHAFT THIRD (21T)
$134.44¢67 218
1
#8
23461-MCS-000
GEAR, COUNTERSHAFT THIRD (27T)
$124.73¢62 364
1
#9
23462-MAT-000
COLLAR, SPLINE (30X11)
$27.24¢13 622
1
#10
23471-MCS-000
GEAR, MAINSHAFT FOURTH (24T)
$121.67¢60 835
1
#11
23481-MCS-000
GEAR, COUNTERSHAFT FOURTH (25T)
$141.00¢70 501
1
#12
23482-MR7-000
COLLAR, SPLINE (28X13.5)
$36.63¢18 314
1
#13
23491-MCS-000
GEAR, MAINSHAFT FIFTH (29T)
$127.41¢63 704
1
#14
23495-MM5-000
COLLAR (28X13)
$27.24¢13 622
1
#15
23501-MCS-000
GEAR, COUNTERSHAFT FIFTH (25T)
$134.44¢67 218
1
#16
90451-MCS-000
WASHER, SPECIAL (22MM)
$2.18¢1 092
1
#17
90452-MAT-000
WASHER, SPLINE (30X36X1.5)
$3.90¢1 949
1
#18
90452-MR7-000
WASHER, SPLINE (28X34X1.5)
$7.50¢3 749
1
#19
90455-ML7-000
WASHER B, THRUST (22MM) (BLUE)
$5.43¢2 714
1
#20
90458-729-920
WASHER, THRUST (28MM)
$6.34¢3 168
1
#21
90463-MAT-000
WASHER, SPLINE (30MM)
$5.40¢2 702
1
#22
90463-MR7-000
WASHER, SPLINE (28MM)
$12.52¢6 262
1
#23
90464-MAT-000
WASHER, LOCK (30MM)
$7.96¢3 979
1
#24
90464-MR7-000
WASHER, LOCK (28MM)
$12.52¢6 262
1
#25
90603-MN4-000
CIRCLIP (28MM)
$4.17¢2 087
1
#26
90604-MM5-000
CIRCLIP (30MM)
$4.99¢2 496
1
#27
91002-MCS-003
BEARING, RADIAL BALL (31X65X16)
$29.93¢14 967
1
#28
91003-MCS-003
BEARING, SPECIAL RADIAL BALL (63/22)
$30.49¢15 243
1
#29
91026-MB4-003
BEARING, NEEDLE (22X26X11)
$17.16¢8 579
1
#30
94510-22000
CIRCLIP (OUTER) (22MM)
$0.89¢443
1
