STEP 2

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

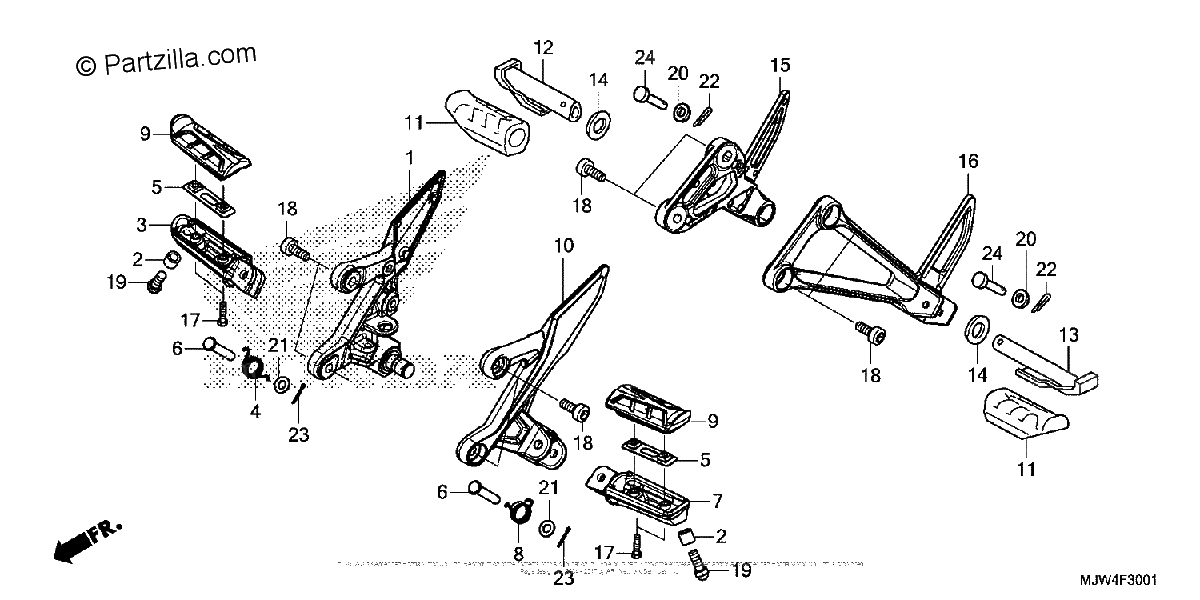

Diagrama de STEP 2

Repuestos

#1
50600-MJW-J00
HOLDER, R. MAIN STEP
$49.13¢24 563
1
#2
50611-MJW-J00
COLLAR (12.7X11)
$1.16¢581
1
#3
50612-KYJ-305
ARM, R. STEP (COO)
$30.30¢15 150
1
#3
50612-MM5-000
ARM, R. STEP
$30.30¢15 150
1
#4
50617-445-840
SPRING, R. STEP RETURN
$6.61¢3 306
1
#5
50619-MM5-000
PLATE, STEP SETTING
$9.60¢4 800
1
#6
50639-ML0-010
PIN, STEP BAR
$6.14¢3 069
1
#7
50642-KYJ-305
ARM, L. STEP (COO)
$30.30¢15 150
1
#7
50642-MM5-000
ARM, L. STEP
$30.30¢15 150
1
#8
50644-445-840
SPRING, L. STEP RETURN
$6.61¢3 306
1
#9
50661-MJE-D00
RUBBER, MAIN STEP
$4.06¢2 031
1
#10
50700-MJW-J00
HOLDER, L MAIN STEP
$35.84¢17 919
1
#11
50710-KYJ-305
RUBBER, PILLION STEP (COO)
$13.93¢6 963
1
#11
50710-KYJ-900
RUBBER, PILLION STEP
$13.93¢6 963
1
#12
50711-KET-600
BAR, R. PILLION STEP
$20.45¢10 225
1
#12
50711-KYJ-305
BAR, Right PILLION STEP (COO)
$20.45¢10 225
1
#13
50712-KET-600
BAR, L. PILLION STEP
$17.20¢8 600
1
#13
50712-KYJ-305
BAR, L. PILLION STEP (COO)
$17.20¢8 600
1
#14
50714-KBA-930
PLATE, PILLION STEP SIDE
$1.90¢950
1
#15
50715-MJW-DK0
HOLDER, R. PILLION STEP
$51.39¢25 694
1
#16
50725-MGZ-J00
HOLDER, L. PILLION STEP
$41.79¢20 894
1
#17
90115-MV9-000
BOLT, MAIN STEP RUBBER SETTING
$4.45¢2 225
1
#18
90116-MGZ-J00
BOLT, SOCKET (8X22)
$1.23¢613
1
#19
92501-08020-0A
BOLT, CAP (8X20)
$3.65¢1 825
1
#20
94101-06000
WASHER, PLAIN (6MM)
$0.84¢419
1
#20
94101-06080
WASHER, PLAIN (6MM)
$0.84¢419
1
#20
94101-06800
WASHER, PLAIN (6MM)
$0.84¢419
1
#21
94102-08000
WASHER, PLAIN (8MM)
$1.15¢575
1
#22
94201-16150
PIN, SPLIT (1.6X15)
$1.34¢669
1
#22
94201-16250
PIN, COTTER (1.6X25)
$1.34¢669
1
#23
94201-20150
PIN, SPLIT (2.0X15)
$1.34¢669
1
#24
95015-82000
PIN B, PILLION STEP
$3.10¢1 550
1
