CUSHION ARM

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

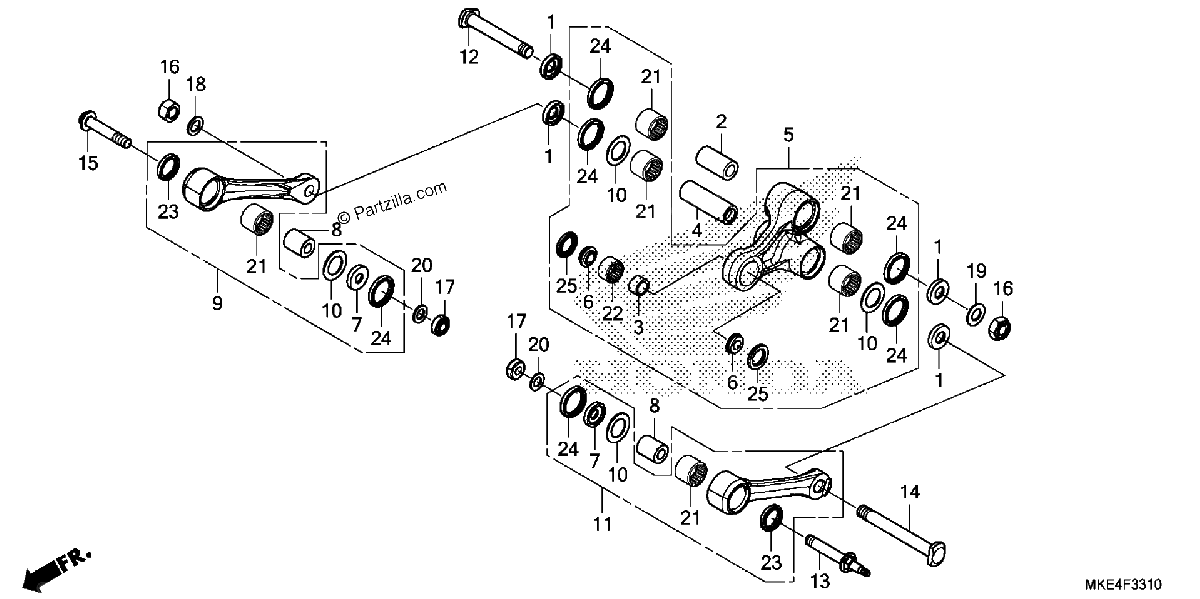

Diagrama de CUSHION ARM

Repuestos

#1
52462-MKE-A00
COLLAR, LINK SIDE
$13.57¢6 785
1
#2
52463-KZ4-J40
COLLAR C, CUSHION ARM
$6.35¢3 174
1
#3
52464-KRN-710
COLLAR D, CUSHION ARM
$11.03¢5 514
1
#4
52464-MKE-A00
COLLAR B, CUSHION
$14.09¢7 044
1
#5
52465-MKE-A00
ARM SUB-ASSY., CUSHION
$383.13¢191 567
1
#6
52466-KRN-710
COLLAR D, CUSHION ARM SIDE
$4.34¢2 168
1
#7
52472-MKE-A00
COLLAR, CONNECTING ROD SIDE
$13.57¢6 785
1
#8
52473-MKE-A00
COLLAR A, CONNECTING ROD
$11.09¢5 543
1
#9
52475-MKE-A00
ROD SUB-ASSY., R. CUSHION CONNECTING
$144.20¢72 099
1
#10
52476-KZ4-J20
WASHER, THRUST
$5.78¢2 892
1
#11
52485-MKE-A00
ROD SUB-ASSY., L. CUSHION CONNECTING
$144.20¢72 099
1
#12
90130-MEN-840
BOLT, LINK (12X82)
$12.20¢6 101
1
#13
90131-MKE-A00
BOLT, LINK A (10X54.5) (L)
$8.39¢4 198
1
#14
90132-MKE-A00
BOLT, LINK B (12X103.5)
$13.21¢6 607
1
#15
90133-MKE-A00
BOLT, LINK A (10X54.5) (R)
$5.88¢2 938
1
#16
90305-KRN-A30
NUT, U (12MM)
$5.78¢2 892
1
#17
90306-KZ4-711
NUT, U (10MM)
$4.17¢2 087
1
#18
90501-KRN-710
WASHER, PLAIN (12MM)
$4.40¢2 202
1
#19
90501-KZ4-J40
WASHER, PLAIN (12MM)
$2.64¢1 322
1
#20
90502-MKE-A00
WASHER (10MM)
$4.69¢2 346
1
#21
91051-KSC-003
BEARING, NEEDLE (20X26X15)
$9.45¢4 727
1
#22
91074-KRN-711
BEARING, NEEDLE (19X26X13)
$9.15¢4 577
1
#23
91254-MKE-A01
DUST SEAL (20X27X4)
$5.43¢2 714
1
#24
91262-KZ3-731
DUST SEAL (25X32X4)
$8.37¢4 186
1
#25
91351-KRN-711
DUST SEAL (17.5X26X3)
$3.36¢1 679
1
