HANDLE LEVER SWITCH CABLE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

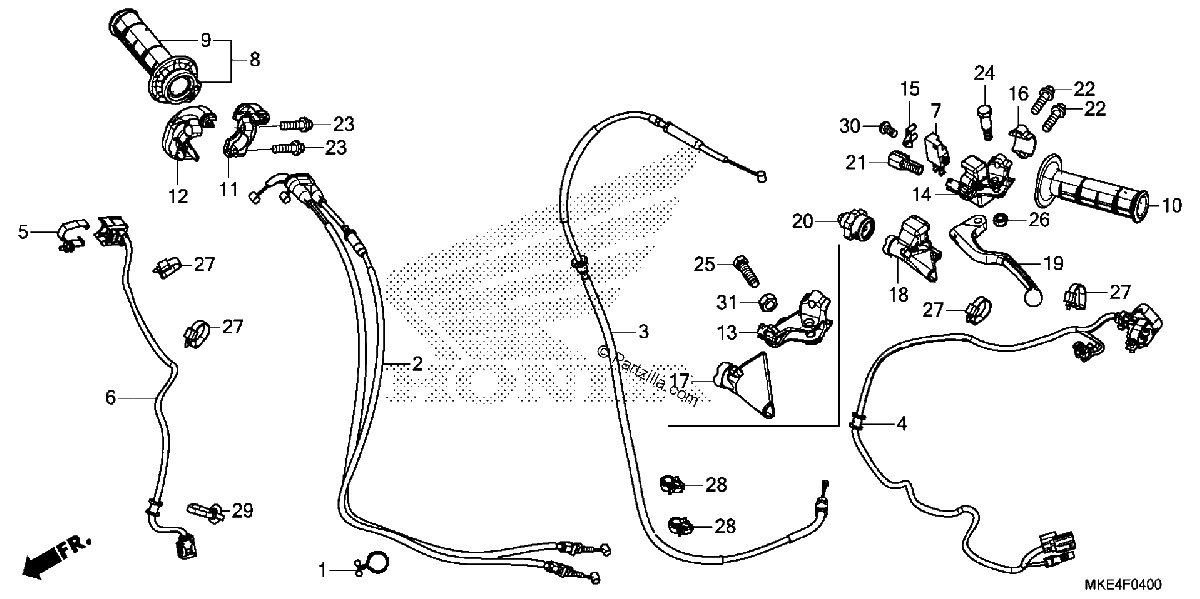

Diagrama de HANDLE LEVER SWITCH CABLE

Repuestos

#1
17233-KCZ-J20
HOLDER, TUBE
$2.38¢1 188
1
#2
17910-MKE-A01
CABLE, THROTTLE
$77.63¢38 813
1
#3
22870-MKE-A01
CABLE, CLUTCH
$44.35¢22 175
1
#4
35130-MKE-A02
SWITCH ASSY., ENGINE STOP MODE
$165.20¢82 600
1
#8
53140-MEN-305
GRIP, THROTTLE (COO)
$26.16¢13 081
1
#9
53165-KRN-A30
GRIP, R. HANDLE
$12.96¢6 481
1
#9
53165-MEN-305
GRIP, R. HANDLE (COO)
$12.96¢6 481
1
#10
53166-MEN-305
GRIP, L. HANDLE (COO)
$12.00¢6 000
1
#11
53167-MKE-A00
HOUSING, THROTTLE (UPPER)
$32.75¢16 375
1
#12
53168-MKE-A00
HOUSING, THROTTLE (LOWER)
$32.75¢16 375
1
#13
53172-KSK-670
BRACKET, L. HANDLE LEVER
$46.56¢23 281
1
#16
53174-KCE-670
HOLDER, L. LEVER BRACKET
$15.63¢7 813
1
#17
53177-KSK-670
COVER, L. HANDLE LEVER
$11.50¢5 750
1
#19
53178-MEN-305
LEVER, L. HANDLEBAR (COO)
$28.79¢14 394
1
#20
53179-MEN-671
DIAL, CLUTCH CABLE ADJUSTING
$13.08¢6 538
1
#21
53192-MEN-670
BOLT, WIRE ADJUSTING
$9.60¢4 800
1
#22
90102-MEN-A60
BOLT (6X22)
$3.38¢1 688
1
#23
90106-KRN-A90
BOLT (6X20)
$3.20¢1 600
1
#24
90113-429-770
BOLT, HANDLE LEVER PIVOT
$7.21¢3 606
1
#25
90118-MEN-670
BOLT, LEVER ADJUSTING
$4.71¢2 356
1
#26
90301-782-000
NUT, U (6MM)
$1.99¢994
1
#27
90650-KV6-003
BAND, WIRE (95MM)
$3.77¢1 888
1
#28
90682-MKE-A01
CLIP, CABLE
$3.94¢1 969
1
#31
94001-06000-0S
NUT, HEX. (6MM)
$1.68¢838
1
#31
94001-06200-0S
NUT, HEX. (6MM)
$1.68¢838
1
