FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

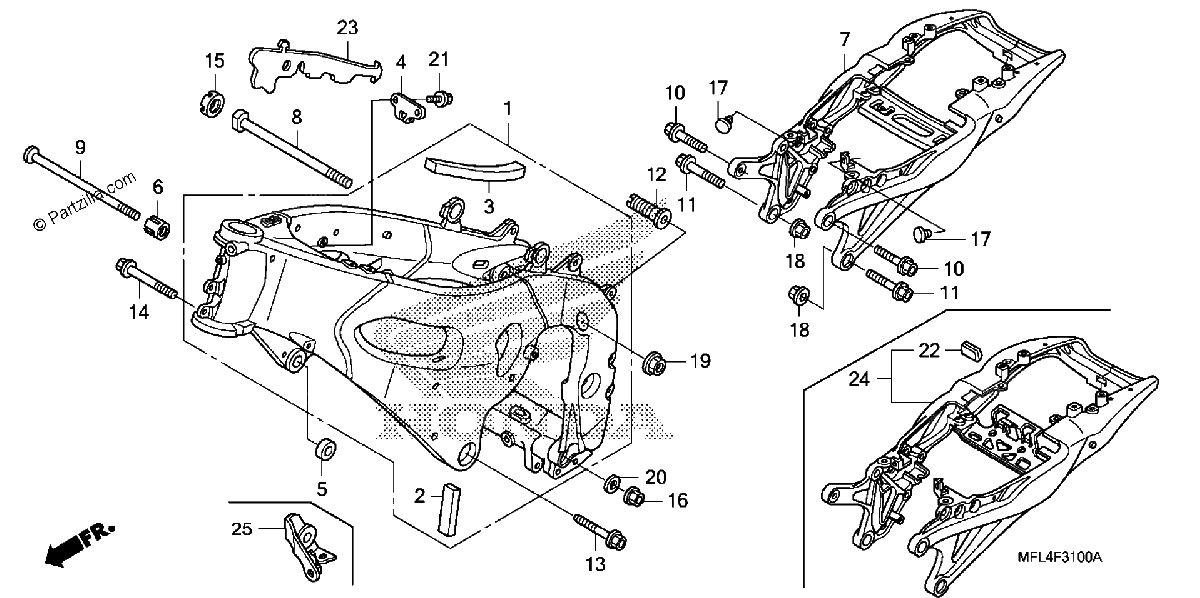

Diagrama de FRAME

Repuestos

#1
50010-MFL-670ZA
FRAME SET NH461M (TEMPLE BLACK METALLIC)
$3737.15¢1 868 575
1
#2
50131-MFJ-D00
MAT, L. ENGINE HANGER
$2.44¢1 219
1
#3
50132-MFJ-J00
MAT A, PIVOT BRACKET
$3.08¢1 538
1
#4
50171-MFL-000
STAY, HEAT GUARD RUBBER
$6.41¢3 206
1
#6
50194-MFL-000
COLLAR C, ENGINE HANGER
$26.66¢13 331
1
#8
90101-MFL-000
BOLT, SPECIAL (12X261.5)
$17.44¢8 719
1
#9
90102-MFL-000
BOLT, SPECIAL (12X269.5)
$28.20¢14 100
1
#10
90109-MFL-000
BOLT, FLANGE (10X29)
$8.66¢4 331
1
#11
90110-MFL-000
BOLT, FLANGE (10X33.5)
$8.66¢4 331
1
#12
90152-MFL-000
BOLT, ADJUSTING (20X1.0X49.5)
$19.42¢9 712
1
#13
90163-MFL-D20
BOLT, FLANGE (12X50)
$5.39¢2 694
1
#13
90164-MFL-D20
BOLT, FLANGE (12X45)
$5.39¢2 694
1
#14
90163-MFL-D20
BOLT, FLANGE (12X50)
$5.39¢2 694
1
#14
90164-MFL-D20
BOLT, FLANGE (12X45)
$5.39¢2 694
1
#15
90303-MFJ-D00
NUT, LOCK (20MM) (P=1.0)
$8.77¢4 387
1
#16
90371-MFL-000
NUT, FLANGE (12MM)
$2.24¢1 119
1
#17
90572-KV3-300
RUBBER, SEPARATOR MOUNTING
$5.20¢2 600
1
#18
94050-10000
NUT, FLANGE (10MM)
$1.90¢950
1
#19
94050-12000
NUT, FLANGE (12MM)
$1.27¢638
1
#20
90439-SB2-010
WASHER, SPECIAL (24X12X2.3)
$18.69¢9 344
1
#21
95701-06012-00
BOLT, FLANGE (6X12)
$2.09¢1 044
1
#22
17516-KCZ-000ZB
TRIM, FUEL TANK NH1 (BLACK)
$2.60¢1 300
1
#23
50137-MFL-D00
RUBBER, R. FRAME
$25.51¢12 756
1
#24
50200-MFL-D00ZB
RAIL Assembly., SEAT NH167MU (IRON NAIL SILVER METALLIC-U)
$668.69¢334 344
1
#25
57401-MFL-D00
STAY, FR. POWER UNIT (UPPER)
$23.75¢11 875
1
