AUDIO UNIT GL1800 06

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

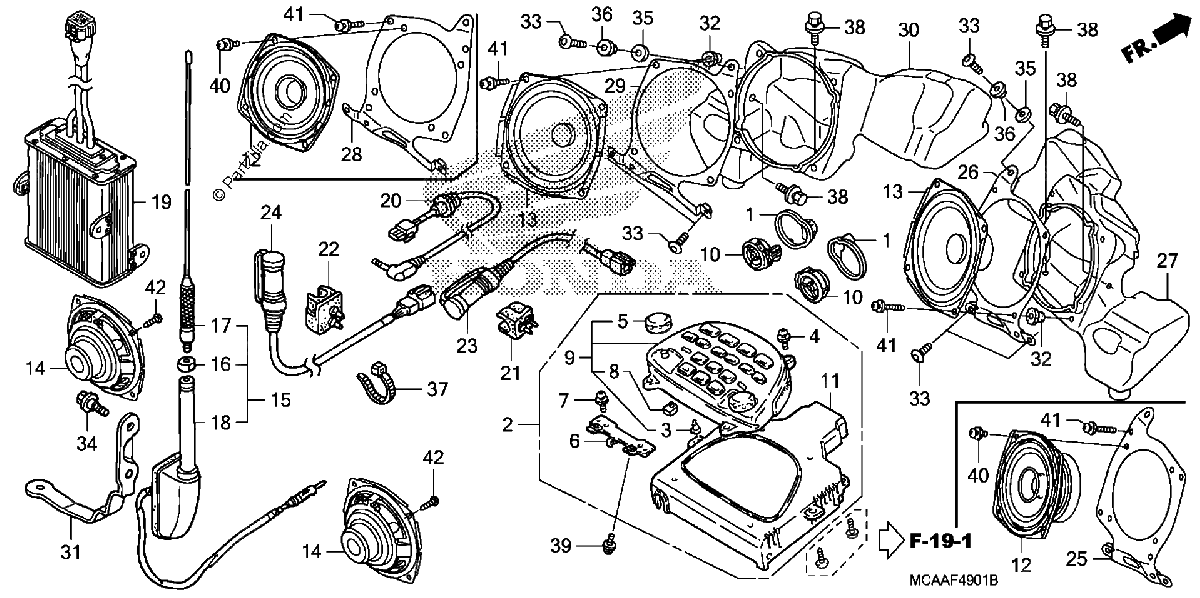

Diagrama de AUDIO UNIT GL1800 06

Repuestos

#001
33112-MCA-A70
COVER, TWEETER
$7.51¢3 756
1
#1
33112-MCA-A70
COVER, TWEETER
$7.51¢3 756
1
#2
39110-MCA-H11
AUDIO UNIT
$4305.61¢2 152 806
1
#002
39110-MCA-H11
AUDIO UNIT
$4305.61¢2 152 806
1
#3
39111-MCA-671
BULB, NEO-WEDGE (14V1.1W)
$7.00¢3 500
1
#003
39111-MCA-671
BULB, NEO-WEDGE (14V1.1W)
$7.00¢3 500
1
#4
39112-MCA-671
SCREW, WASHER
$3.24¢1 619
1
#004
39112-MCA-671
SCREW, WASHER
$3.24¢1 619
1
#5
39113-MCA-671
KNOB (AUDIO)
$9.20¢4 600
1
#005
39113-MCA-671
KNOB (AUDIO)
$9.20¢4 600
1
#006
39114-MCA-671
STAY, TOP SHELTER
$18.88¢9 438
1
#6
39114-MCA-671
STAY, TOP SHELTER
$18.88¢9 438
1
#7
39115-MCA-671
SCREW, WASHER
$1.86¢931
1
#007
39115-MCA-671
SCREW, WASHER
$1.86¢931
1
#008
39116-MCA-671
PIPE, DRAIN
$3.46¢1 731
1
#8
39116-MCA-671
PIPE, DRAIN
$3.46¢1 731
1
#009
39120-MCA-A41
CASE (UPPER)
No Disponible
1
#9
39120-MCA-A41
CASE (UPPER)
No Disponible
1
#010
39120-MCA-S41
SPEAKER ASSY., TWEETER
$67.09¢33 544
1
#10
39120-MCA-S41
SPEAKER ASSY., TWEETER
$67.09¢33 544
1
#10
39120-S6M-A01
SPEAKER Assembly., TWEETER (MATSUSHITA)
$67.09¢33 544
1
#010
39120-S6M-A01
SPEAKER Assembly., TWEETER (MATSUSHITA)
$67.09¢33 544
1
#011
39125-MCA-H11
AUDIO MAIN UNIT
$3270.61¢1 635 306
1
#11
39125-MCA-H11
AUDIO MAIN UNIT
$3270.61¢1 635 306
1
#13
39130-MCA-A71
SPEAKER UNIT, Front.
$419.52¢209 763
1
#013
39130-MCA-A71
SPEAKER UNIT, Front.
$419.52¢209 763
1
#13
39130-MCA-S41
SPEAKER UNIT, FR.
$419.52¢209 763
1
#013
39130-MCA-S41
SPEAKER UNIT, FR.
$419.52¢209 763
1
#014
39140-MCA-A71
SPEAKER UNIT, RR.
$419.59¢209 794
1
#14
39140-MCA-A71
SPEAKER UNIT, RR.
$419.59¢209 794
1
#014
39140-MCA-S41
SPEAKER UNIT, RR.
$419.59¢209 794
1
#15
39150-MCA-A62
ANTENNA Assembly., RADIO
$296.79¢148 394
1
#015
39150-MCA-A62
ANTENNA Assembly., RADIO
$296.79¢148 394
1
#016
39153-MN5-003
NUT, ANTENNA
$5.83¢2 913
1
#16
39153-MN5-003
NUT, ANTENNA
$5.83¢2 913
1
#17
39157-MCA-305
ELEMENT, ANTENNA (COO)
$93.07¢46 537
1
#017
39157-MCA-305
ELEMENT, ANTENNA (COO)
$93.07¢46 537
1
#017
39157-MCA-A62
ELEMENT, ANTENNA
$93.07¢46 537
1
#17
39157-MCA-A62
ELEMENT, ANTENNA
$93.07¢46 537
1
#018
39158-MCA-A61
FEEDER, ANTENNA
$101.80¢50 900
1
#18
39158-MCA-A61
FEEDER, ANTENNA
$101.80¢50 900
1
#019
39160-MCA-A71
AMPLIFIER
No Disponible
1
#19
39160-MCA-A71
AMPLIFIER
No Disponible
1
#020
39170-MCA-010
CORD (AUX)
$68.49¢34 244
1
#20
39170-MCA-000
CORD (AUX)
$68.49¢34 244
1
#020
39170-MCA-000
CORD (AUX)
$68.49¢34 244
1
#021
39242-MCA-000
CONNECTOR, FR. HOLDER
$8.92¢4 462
1
#21
39242-MCA-000
CONNECTOR, FR. HOLDER
$8.92¢4 462
1
#22
39243-MCA-000
CONNECTOR, RR. HOLDER
$8.92¢4 462
1
#022
39243-MCA-000
CONNECTOR, RR. HOLDER
$8.92¢4 462
1
#023
39245-MCA-H90
LEAD, DRIVER HEAD SET JUNCTION
$116.54¢58 269
1
#23
39245-MCA-H90
LEAD, DRIVER HEAD SET JUNCTION
$116.54¢58 269
1
#024
39246-MCA-003
LEAD, PASSENGER HEAD SET JUNCTION
$126.21¢63 106
1
#24
39246-MCA-003
LEAD, PASSENGER HEAD SET JUNCTION
$126.21¢63 106
1
#26
64237-MCA-A70
PLATE, R. SPEAKER BOX
$17.88¢8 938
1
#026
64237-MCA-A70
PLATE, R. SPEAKER BOX
$17.88¢8 938
1
#027
64243-MCA-A60
BOX, R. FR. SPEAKER
$158.40¢79 200
1
#27
64243-MCA-A60
BOX, R. FR. SPEAKER
$158.40¢79 200
1
#27
64243-MCA-S40
BOX, R. FR. SPEAKER
$158.40¢79 200
1
#027
64243-MCA-S40
BOX, R. FR. SPEAKER
$158.40¢79 200
1
#29
64247-MCA-A70
PLATE, L. SPEAKER BOX
$17.88¢8 938
1
#029
64247-MCA-A70
PLATE, L. SPEAKER BOX
$17.88¢8 938
1
#030
64248-MCA-A60
BOX, L. FR. SPEAKER
$158.40¢79 200
1
#30
64248-MCA-A60
BOX, L. FR. SPEAKER
$158.40¢79 200
1
#031
81175-MCA-010
PLATE, ANTENNA SETTING
$23.84¢11 919
1
#31
81175-MCA-010
PLATE, ANTENNA SETTING
$23.84¢11 919
1
#032
90111-KW3-003
NUT, COWL SETTING (5MM)
$5.47¢2 738
1
#32
90111-KW3-003
NUT, COWL SETTING (5MM)
$5.47¢2 738
1
#33
90118-MR1-000
SCREW, PAN (6X14)
$3.75¢1 875
1
#033
90118-MR1-000
SCREW, PAN (6X14)
$3.75¢1 875
1
#34
90139-MCA-A60
BOLT, FLANGE (6MM)
$3.65¢1 825
1
#034
90139-MCA-A60
BOLT, FLANGE (6MM)
$3.65¢1 825
1
#35
90148-SA0-000
WASHER, BUMPER BOLT
$4.39¢2 194
1
#035
90148-SA0-000
WASHER, BUMPER BOLT
$4.39¢2 194
1
#36
90512-300-000
WASHER (6X20)
$3.74¢1 869
1
#036
90512-300-000
WASHER (6X20)
$3.74¢1 869
1
#37
90651-KV6-003
BAND, WIRE (165MM) (BLACK)
$3.65¢1 825
1
#037
90651-KV6-003
BAND, WIRE (165MM) (BLACK)
$3.65¢1 825
1
#038
93404-06012-07
BOLT-WASHER (6X12)
$1.99¢994
1
#38
93404-06012-07
BOLT-WASHER (6X12)
$1.99¢994
1
#38
93404-06012-08
BOLT-WASHER (6X12)
$1.99¢994
1
#038
93404-06012-08
BOLT-WASHER (6X12)
$1.99¢994
1
#39
93891-05010-08
SCREW-WASHER (5X10)
$1.47¢737
1
#039
93891-05010-08
SCREW-WASHER (5X10)
$1.47¢737
1
#41
93892-05020-07
SCREW-WASHER (5X20)
$1.11¢556
1
#041
93892-05020-07
SCREW-WASHER (5X20)
$1.11¢556
1
#42
93901-25280
SCREW, TAPPING (5X12)
$1.16¢581
1
#042
93901-25280
SCREW, TAPPING (5X12)
$1.16¢581
1
