FINAL DRIVEN GEAR

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

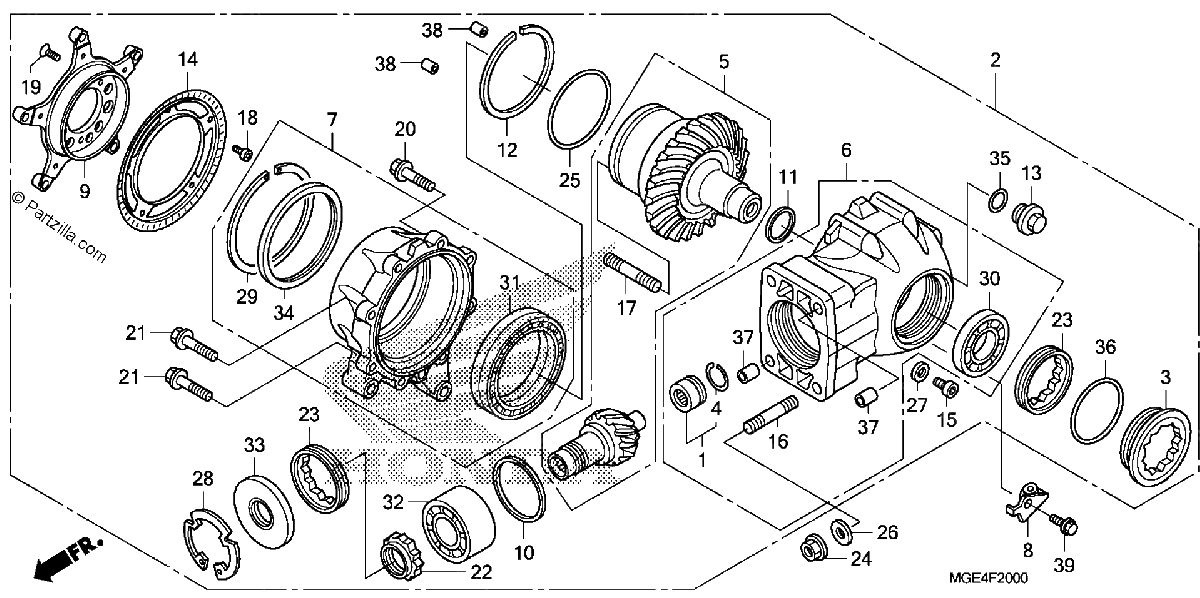

Diagrama de FINAL DRIVEN GEAR

Repuestos

#1
06910-MCA-000
BEARING SET, NEEDLE
$22.76¢11 381
1
#2
41300-MGE-040
GEAR Assembly., FINAL
$4269.23¢2 134 613
1
#3
41302-MGE-020
BOLT, GEAR CASE
$114.71¢57 356
1
#4
41305-MB4-770
RING, STOPPER
$7.24¢3 619
1
#5
41310-MGE-000
GEAR SET, FINAL
$1707.38¢853 688
1
#6
41311-MGE-010
CASE SUB-Assembly., FINAL GEAR
$1633.05¢816 525
1
#7
41320-MGE-010
COVER SUB-Assembly., FINAL GEAR
$750.82¢375 412
1
#8
41352-MGE-010
STAY, FINAL GEAR COVER
$6.34¢3 169
1
#9
41441-MGE-000
FLANGE, FINAL GEAR SIDE
$643.81¢321 906
1
#10
41455-MGE-000
SHIM F, PINION GEAR (1.62)
$14.00¢7 000
1
#10
41456-MGE-000
SHIM G, PINION GEAR (1.68)
$14.00¢7 000
1
#10
41454-MGE-000
SHIM E, PINION GEAR (1.56)
$14.00¢7 000
1
#10
41453-MGE-000
SHIM D, PINION GEAR (1.50)
$14.00¢7 000
1
#10
41452-MGE-000
SHIM C, PINION GEAR (1.44)
$14.00¢7 000
1
#10
41451-MGE-000
SHIM B, PINION GEAR (1.38)
$14.00¢7 000
1
#10
41450-MGE-000
SHIM A, PINION GEAR (1.32)
$14.00¢7 000
1
#11
41516-MGE-000
SHIM G, RING GEAR (1.91)
$14.74¢7 369
1
#11
41525-MGE-000
SHIM P, RING GEAR (0.45)
$14.74¢7 369
1
#11
41524-MGE-000
SHIM O, RING GEAR (2.15)
$14.74¢7 369
1
#11
41523-MGE-000
SHIM N, RING GEAR (2.12)
$14.74¢7 369
1
#11
41522-MGE-000
SHIM M, RING GEAR (2.09)
$14.74¢7 369
1
#11
41521-MGE-000
SHIM L, RING GEAR (2.06)
$14.74¢7 369
1
#11
41520-MGE-000
SHIM K, RING GEAR (2.03)
$14.74¢7 369
1
#11
41519-MGE-000
SHIM J, RING GEAR (2.00)
$14.74¢7 369
1
#11
41518-MGE-000
SHIM I, RING GEAR (1.97)
$14.74¢7 369
1
#11
41517-MGE-000
SHIM H, RING GEAR (1.94)
$14.74¢7 369
1
#11
41512-MGE-000
SHIM C, RING GEAR (1.79)
$14.74¢7 369
1
#11
41515-MGE-000
SHIM F, RING GEAR (1.88)
$14.74¢7 369
1
#11
41508-MGE-000
SHIM T, RING GEAR (1.67)
$14.52¢7 262
1
#11
41505-MGE-000
SHIM Q, RING GEAR (1.58)
$14.52¢7 262
1
#11
41514-MGE-000
SHIM E, RING GEAR (1.85)
$14.74¢7 369
1
#11
41507-MGE-000
SHIM S, RING GEAR (1.64)
$14.52¢7 262
1
#11
41506-MGE-000
SHIM R, RING GEAR (1.61)
$14.52¢7 262
1
#11
41509-MGE-000
SHIM U, RING GEAR (1.70)
$14.52¢7 262
1
#11
41510-MGE-000
SHIM A, RING GEAR (1.73)
$14.74¢7 369
1
#11
41511-MGE-000
SHIM B, RING GEAR (1.76)
$14.74¢7 369
1
#11
41513-MGE-000
SHIM D, RING GEAR (1.82)
$14.74¢7 369
1
#12
41539-MCA-000
SHIM J, RING GEAR (2.36)
$10.10¢5 050
1
#12
41547-MCA-000
SHIM S, RING GEAR (1.76)
$10.94¢5 469
1
#12
41546-MCA-000
SHIM R, RING GEAR (1.70)
$11.09¢5 544
1
#12
41545-MCA-000
SHIM Q, RING GEAR (1.64)
$9.80¢4 900
1
#12
41544-MCA-000
SHIM P, RING GEAR (2.66)
$10.65¢5 325
1
#12
41543-MCA-000
SHIM N, RING GEAR (2.60)
$10.25¢5 125
1
#12
41542-MCA-000
SHIM M, RING GEAR (2.54)
$6.54¢3 269
1
#12
41541-MCA-000
SHIM L, RING GEAR (2.48)
$10.10¢5 050
1
#12
41540-MCA-000
SHIM K, RING GEAR (2.42)
$10.10¢5 050
1
#12
41533-MCA-000
SHIM D, RING GEAR (2.00)
$10.10¢5 050
1
#12
41538-MCA-000
SHIM I, RING GEAR (2.30)
$10.10¢5 050
1
#12
41532-MCA-000
SHIM C, RING GEAR (1.94)
$10.10¢5 050
1
#12
41537-MCA-000
SHIM H, RING GEAR (2.24)
$10.10¢5 050
1
#12
41531-MCA-000
SHIM B, RING GEAR (1.88)
$10.10¢5 050
1
#12
41530-MCA-000
SHIM A, RING GEAR (1.82)
$10.10¢5 050
1
#12
41534-MCA-000
SHIM E, RING GEAR (2.06)
$10.10¢5 050
1
#12
41535-MCA-000
SHIM F, RING GEAR (2.12)
$10.10¢5 050
1
#12
41536-MCA-000
SHIM G, RING GEAR (2.18)
$10.10¢5 050
1
#13
41530-MGE-000
CAP, FINAL GEAR CASE HOLE
$19.38¢9 688
1
#14
42515-MGE-000
RING, Rear PULSER
$70.84¢35 419
1
#15
90109-ME5-770
BOLT, SOCKET (8X11)
$6.95¢3 475
1
#16
90124-MGE-300
BOLT, STUD (12X48)
$13.49¢6 744
1
#17
90125-MCA-300
BOLT, STUD (12X46)
$5.46¢2 731
1
#18
90131-MGE-000
BOLT, TORX (5X8)
$3.65¢1 825
1
#19
90132-MCA-000
SCREW, FLAT (6X16)
$1.86¢931
1
#20
90133-MCA-000
BOLT, FLANGE (8X30)
$1.01¢506
1
#21
90134-MGE-000
BOLT, FLANGE (10X35)
$3.71¢1 856
1
#22
90241-MCH-000
NUT, LOCK (35MM)
$11.00¢5 500
1
#23
90242-MCH-000
NUT, LOCK (75MM)
$31.23¢15 613
1
#24
90309-375-003
NUT, FLANGE (12MM)
$10.08¢5 038
1
#25
90351-MCA-003
O-RING
$7.05¢3 525
1
#26
90440-GT4-970
WASHER, PLAIN (12MM)
$3.36¢1 681
1
#27
90471-580-000
GASKET (8MM)
$3.65¢1 825
1
#28
90653-MGE-000
RING, STOPPER
$17.41¢8 706
1
#29
90655-MGE-000
CIRCLIP (INNER) (124.5MM)
$12.85¢6 425
1
#30
91002-KCW-J11
BEARING, RADIAL BALL SPECIAL SPL (6207)
$25.39¢12 694
1
#31
91051-MCA-003
BEARING, RADIAL BALL (100X125X26)
$152.56¢76 281
1
#32
91052-MGE-003
BEARING, RADIAL BALL (DE07)
$102.44¢51 219
1
#33
91261-MGE-003
OIL SEAL (32X77X6)
$33.04¢16 519
1
#34
91265-MGE-013
OIL SEAL (110X124X7)
$48.43¢24 213
1
#35
91352-MGE-003
O-RING (21.5X2.9)
$2.50¢1 250
1
#36
91353-MGE-003
O-RING (76.5X2)
$4.86¢2 431
1
#37
94301-14200
PIN, DOWEL (14X20)
$2.94¢1 469
1
#38
94303-10160
PIN, DOWEL (10X16)
$3.17¢1 588
1
#39
96001-06012-07
BOLT, FLANGE (6X12)
$2.31¢1 156
1
