TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

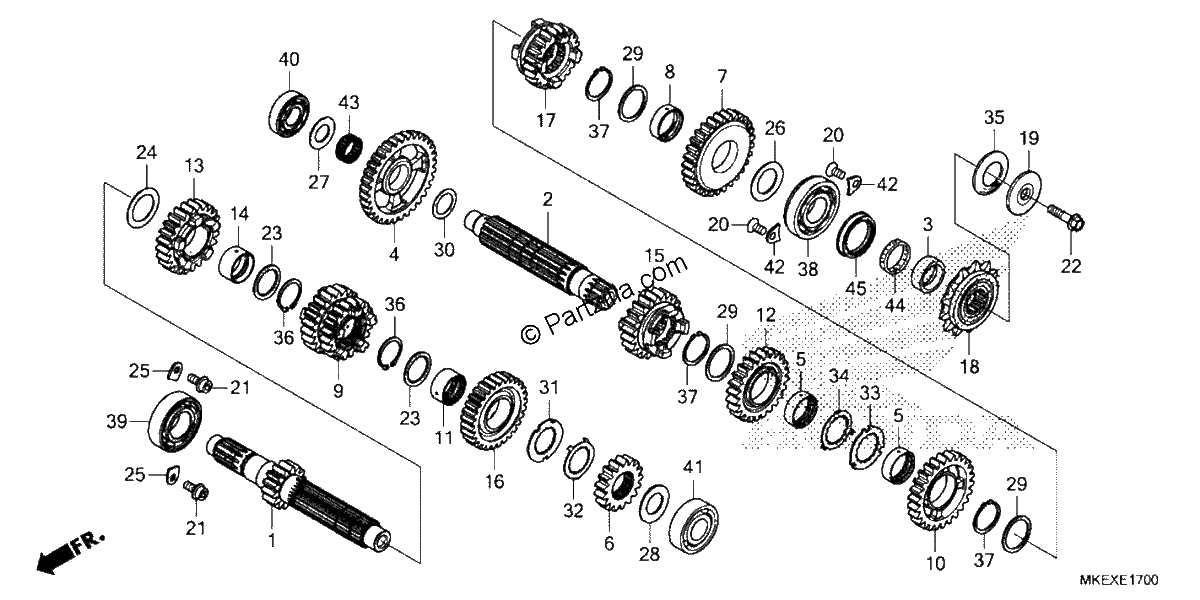

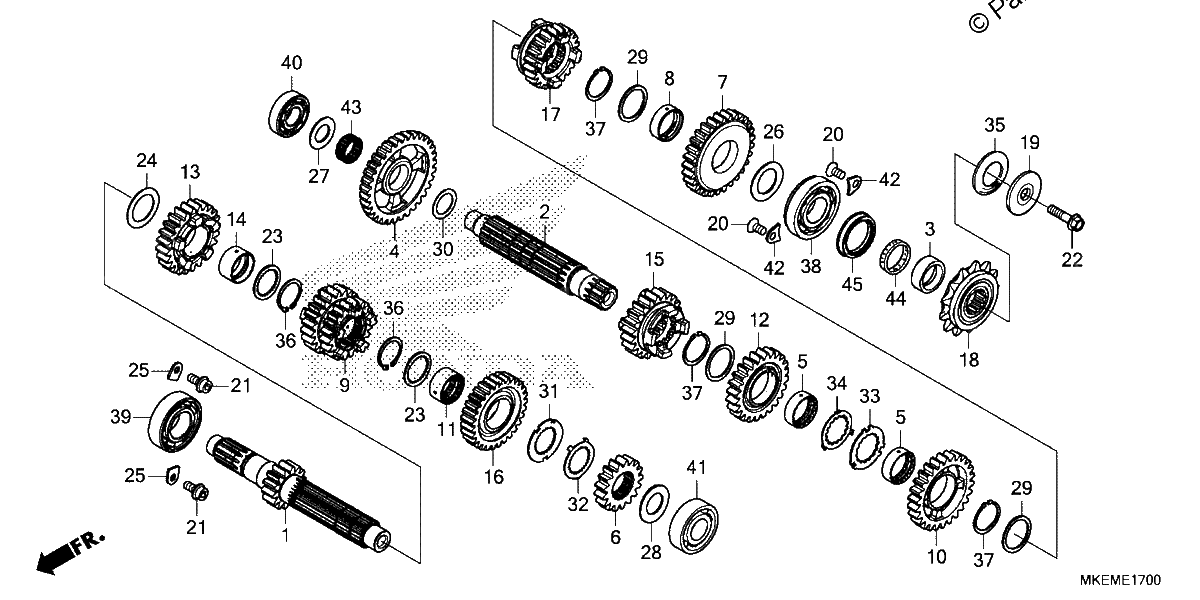

Diagrama de TRANSMISSION

Repuestos

#001
23210-MKE-A50
MAINSHAFT (14T)
$211.06¢105 531
1
#002
23221-MKE-A50
COUNTERSHAFT
$196.72¢98 363
1
#003
23225-MEN-730
COLLAR, COUNTERSHAFT
$16.75¢8 375
1
#004
23421-MKE-A50
GEAR, COUNTERSHAFT FIRST (33T)
$141.89¢70 944
1
#005
23422-MV1-000
COLLAR, SPLINE (28X10)
$25.04¢12 519
1
#006
23431-MKE-A50
GEAR, MAINSHAFT SECOND (17T)
$72.34¢36 169
1
#007
23441-MKE-A50
GEAR, COUNTERSHAFT SECOND (29T)
$134.40¢67 200
1
#008
23442-MM4-000
COLLAR (28MM)
$25.85¢12 925
1
#009
23451-MKE-A50
GEAR, MAINSHAFT THIRD & FOURTH(20T/22T)
$175.71¢87 856
1
#010
23461-MKE-A50
GEAR, COUNTERSHAFT THIRD (26T)
$134.40¢67 200
1
#011
23462-MKE-A00
COLLAR, SPLINE (26X14.3)
$21.25¢10 625
1
#012
23481-MKE-A50
GEAR, COUNTERSHAFT FOURTH (24T)
$133.20¢66 600
1
#013
23491-MKE-A50
GEAR, MAINSHAFT FIFTH (24T)
$131.89¢65 944
1
#014
23492-MKE-A50
COLLAR (26X29X15)
$24.22¢12 112
1
#015
23501-MKE-A50
GEAR, COUNTERSHAFT FIFTH (22T)
$148.20¢74 100
1
#016
23511-MKE-A50
GEAR, MAINSHAFT SIXTH (29T)
$136.85¢68 425
1
#017
23521-MKE-A50
GEAR, COUNTERSHAFT SIXTH (23T)
$148.20¢74 100
1
#018
23801-MKE-A50
SPROCKET, DRIVE (13T)
$49.29¢24 644
1
#019
23802-KSC-670
COLLAR, DRIVE SPROCKET
$17.05¢8 525
1
#020
90003-KRN-670
SCREW, SPECIAL FLAT (6X12)
$2.63¢1 313
1
#021
90071-MF5-000
BOLT, FLANGE SOCKET (6X14)
$4.06¢2 031
1
#022
90112-413-000
BOLT, UBS (8X33)
$4.68¢2 338
1
#023
90402-HP6-A00
WASHER, SPLINE (26MM)
$3.08¢1 538
1
#024
90407-415-000
WASHER, THRUST (26MM)
$7.25¢3 625
1
#025
90441-KRM-840
PLATE, BEARING HOLDER
$0.78¢388
1
#026
90445-MEN-A70
WASHER, THRUST (24.1X37X1.5)
$4.35¢2 175
1
#027
90446-MKE-A00
WASHER, THRUST (17.1X30X1.5)
$4.40¢2 200
1
#028
90451-MEW-D40
WASHER, THRUST (20MM)
$3.65¢1 825
1
#029
90452-MR7-000
WASHER, SPLINE (28X34X1.5)
$8.15¢4 075
1
#030
90453-360-000
WASHER, THRUST (20MM)
$4.24¢2 119
1
#031
90461-MKE-A00
WASHER, SPLINE (26MM)
$4.07¢2 037
1
#032
90462-MKE-A00
WASHER, LOCK (26MM)
$4.33¢2 163
1
#033
90463-MCJ-000
WASHER, SPLINE (28MM)
$7.15¢3 575
1
#034
90464-MCJ-000
WASHER, LOCK (28MM)
$7.15¢3 575
1
#035
90501-KSC-670
WASHER, SPRING (24MM)
$5.16¢2 581
1
#036
90602-MKE-A00
CIRCLIP, SPECIAL (OUTER) (26MM)
$3.65¢1 825
1
#037
90603-MN4-000
CIRCLIP (28MM)
$4.54¢2 269
1
#038
91001-MEN-A71
BEARING, RADIAL BALL (24X56X14) (NTN)
$19.10¢9 550
1
#039
91003-MKE-A51
BEARING, RADIAL BALL SPECIAL (6205U)
$33.85¢16 925
1
#040
91006-MKE-A51
BEARING, RADIAL BALL (17X40X11)
$26.63¢13 313
1
#041
91011-HN2-004
BEARING, RADIAL BALL (6204U SPL.) (KOYO)
$21.99¢10 994
1
#042
91012-KA3-710
PLATE, COUNTERSHAFT BEARING
$5.91¢2 956
1
#043
91023-MKE-A51
BEARING, NEEDLE (20X24X9.6)
$13.73¢6 863
1
#044
91201-MKE-A71
D-RING (23.75MM)
$3.71¢1 856
1
#045
91207-MKE-A51
OIL SEAL (31X40X7)
$11.56¢5 781
1
