FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

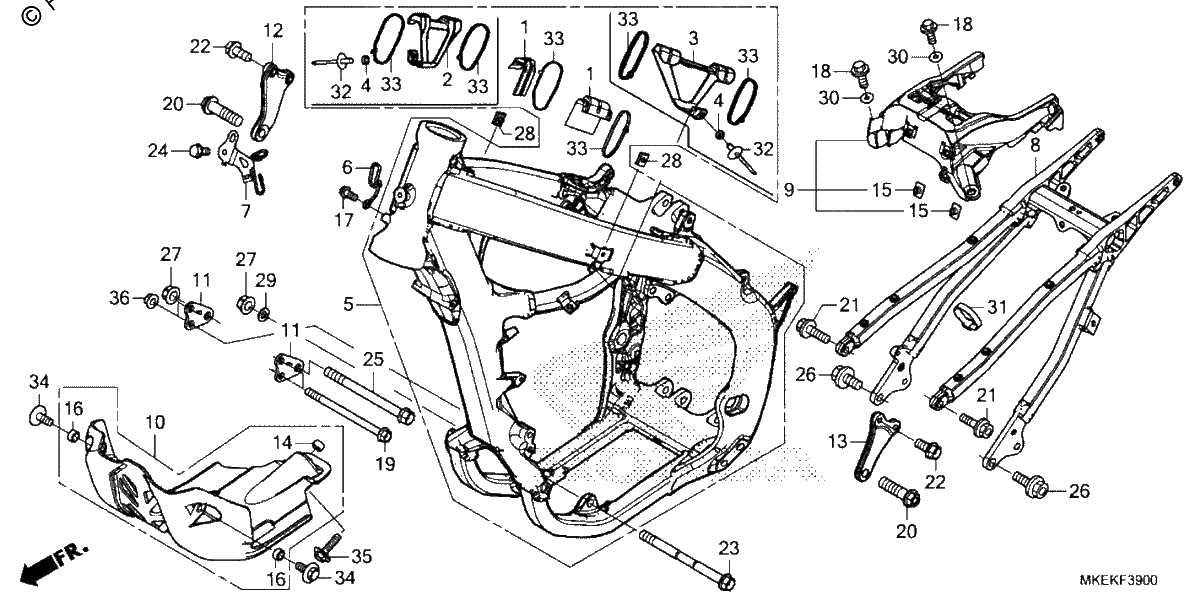

Diagrama de FRAME

Repuestos

#001
17522-MKE-A00
RUBBER, TANK SIDE MOUNTING
$26.36¢13 179
1
#005
50010-MKE-A80
FRAME SET
$3158.87¢1 579 433
1
#006
50128-MKE-A00
GUIDE, CABLE
$15.65¢7 826
1
#007
50184-MKE-A00
STAY, CONNECTOR
$11.35¢5 675
1
#008
50200-MKE-A00
FRAME, RR.
$889.55¢444 774
1
#009
50250-MKE-A00
BASE ASSY., SEAT SUPPORT
$69.23¢34 615
1
#010
50357-MKE-A70
GUARD, ENGINE
$52.14¢26 071
1
#011
50405-MKE-A00
PLATE, FR. ENGINE HANGER
$10.44¢5 221
1
#012
50407-MKE-A70
PLATE, Right HEAD HANGER
$80.65¢40 325
1
#013
50408-MKE-A70
PLATE, L HEAD HANGER
$80.82¢40 411
1
#014
61103-MGS-D30
COLLAR B, FR. FENDER
$1.86¢932
1
#015
61304-GFC-900
NUT, SPECIAL (6X7)
$5.86¢2 932
1
#016
80123-MA1-640
COLLAR, SPLASH GUARD
$2.43¢1 213
1
#017
90020-GHB-620
BOLT, FLANGE (6X12)
$2.54¢1 271
1
#018
90020-GHB-650
BOLT, FLANGE (6X18)
$2.75¢1 374
1
#019
90101-MEN-A30
BOLT, FLANGE (8X121)
$7.19¢3 594
1
#020
90102-MEN-A30
BOLT, FLANGE (10X30)
$4.06¢2 030
1
#021
90102-MKE-A00
BOLT, FLANGE (8X28) (SH)
$3.42¢1 708
1
#022
90103-MEB-670
BOLT, FLANGE (8X18)
$2.32¢1 162
1
#023
90104-MKE-A00
BOLT, SPECIAL FLANGE (10X134)
$7.99¢3 996
1
#024
90105-MKE-A00
BOLT, FLANGE (7X14)
$3.01¢1 507
1
#025
90106-MEN-A30
BOLT, FLANGE (10X123)
$6.88¢3 439
1
#026
90122-MEN-730
BOLT (10X24)
$2.75¢1 374
1
#027
90302-KZ3-J40
NUT, FLANGE (10MM)
$3.22¢1 610
1
#028
90303-MGZ-J40
NUT, CLIP (6MM)
$1.26¢633
1
#029
90410-HC4-000
WASHER (10MM)
$4.25¢2 128
1
#030
90501-KZ4-J20
COLLAR A
$4.08¢2 041
1
#031
90651-KV6-003
BAND, WIRE (165MM) (BLACK)
$3.36¢1 679
1
#033
91560-MS8-600
TY-RAP, CABLE
$2.81¢1 403
1
#034
93404-06016-07
BOLT-WASHER (6X16)
$1.83¢914
1
#035
93404-06025-07
BOLT-WASHER (6X25)
$2.21¢1 104
1
#036
94050-08000
NUT, FLANGE (8MM)
$1.06¢529
1
