WIRE HARNESS

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

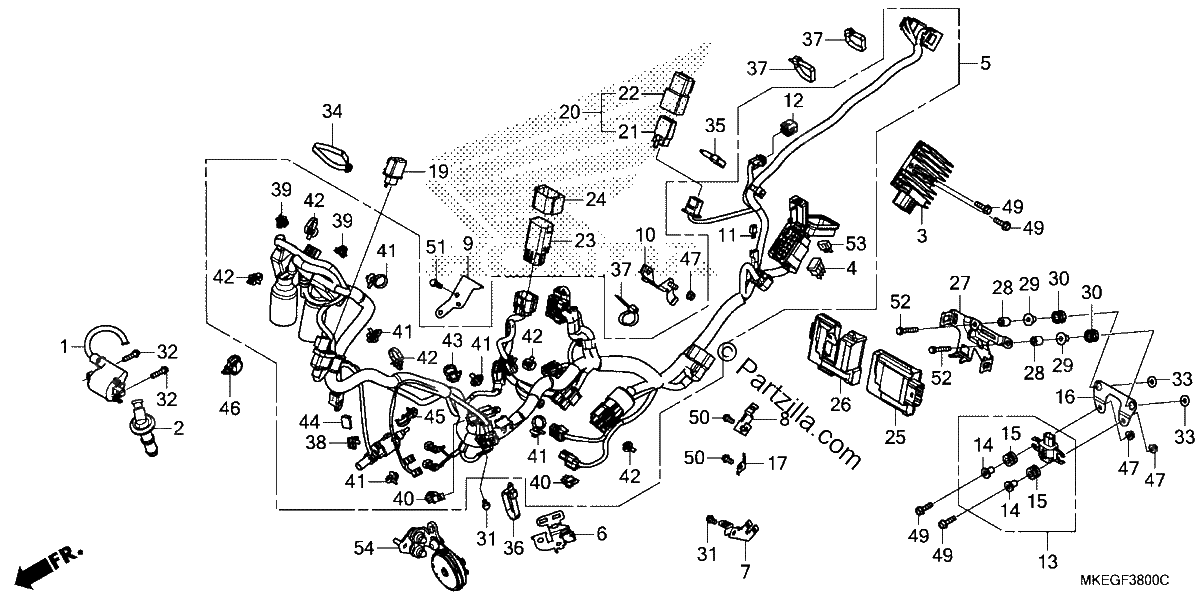

Diagrama de WIRE HARNESS

Repuestos

#001
30500-MKE-A01
COIL ASSY., IGNITION
$80.68¢40 338
1
#002
30700-MKE-A01
CAP ASSY., NOISE SUPPRESSOR
$72.44¢36 219
1
#003
31600-K87-A01
RECTIFIER ASSY., REGULATE
$138.36¢69 181
1
#004
31730-MAS-601
DIODE ASSY., THREE WAY (SUMITOMO)
$12.64¢6 319
1
#005
32100-MKE-A51
WIRE HARNESS
$1403.05¢701 525
1
#006
32111-MKE-A50
STAY, HARNESS
$9.61¢4 806
1
#007
32125-MKE-A50
STAY, HARNESS (L)
$7.15¢3 575
1
#008
32126-MKE-A50
STAY, CONNECTOR (L)
$9.75¢4 875
1
#009
32127-MKE-A50
STAY, CABLE
$9.75¢4 875
1
#010
32129-MKE-A50
STAY, HARNESS
$9.61¢4 806
1
#011
32146-S84-003
CONNECTOR, DIODE (2P) (3A)
$17.40¢8 700
1
#012
32606-GEV-761
CAP, DUMMY (4P) (RED)
$5.83¢2 913
1
#013
35160-MKE-A51
SENSOR Assembly., BANK ANGLE
$109.91¢54 956
1
#014
35161-MKE-A51
COLLAR
$6.27¢3 137
1
#015
35163-MGC-003
GROMMET
$2.89¢1 444
1
#016
35165-MKE-A50
STAY, BANK ANGLE SENSOR
$12.18¢6 088
1
#017
35711-MKE-A50
STAY, SIDE STAND SWITCH WIRE
$4.91¢2 456
1
#018
38110-MBV-712
HORN ASSY. (HIGH)
$109.69¢54 844
1
#019
38301-KZZ-J01
RELAY, TURN SIGNAL (LED)
$73.24¢36 619
1
#020
38500-GC7-612
RELAY ASSY., STARTER
$64.59¢32 294
1
#021
38501-GN2-014
RELAY, STARTER (MITSUBA)
$57.63¢28 813
1
#022
38506-GC7-611
SUSPENSION, STARTER RELAY (MITSUBA)
$5.45¢2 725
1
#023
38580-HP5-601
RELAY, WATERPROOF (15AX2)
$54.26¢27 131
1
#024
38585-MKE-A11
CUSHION, RELAY
$7.01¢3 506
1
#025
38770-MKE-A52
PGM-FI UNIT
$1026.35¢513 175
1
#026
38771-MKE-A00
SUSPENSION, PGM-FI UNIT
$12.04¢6 019
1
#027
50124-MKE-A00
BRACKET, ECU
$23.84¢11 919
1
#028
50125-MKE-A50
COLLAR, ECU BRACKET
$6.15¢3 075
1
#029
61104-MKE-A50
COLLAR
$5.61¢2 806
1
#030
84703-MKE-A50
RUBBER, MOUNT
$6.72¢3 363
1
#031
90020-GHB-610
BOLT, FLANGE (6X10)
$2.73¢1 363
1
#032
90020-GHB-680
BOLT, FLANGE (6X25)
$2.91¢1 456
1
#033
90535-MKE-A00
WASHER (6.1MM)
$3.20¢1 600
1
#034
90620-SB2-003
BAND, WIRE HARNESS
$31.72¢15 862
1
#035
90650-KV6-003
BAND, WIRE (95MM)
$3.77¢1 888
1
#036
90650-MA6-720
BAND, WIRE HARNESS
$5.02¢2 512
1
#037
90652-KT1-771
BAND, WIRE (BLACK)
$5.42¢2 713
1
#038
91531-TG1-003
CLIP, HARNESS BAND (145MM) (BLACK)
$1.64¢819
1
#039
91533-SDA-003
CLIP, CONNECTOR (BEIGE)
$3.26¢1 631
1
#040
91535-TA0-003
CLIP, CONNECTOR (DARK BROWN)
$5.02¢2 512
1
#041
91540-S7S-003
CLIP, HARNESS BAND (157.7MM) (BLACK)
$7.13¢3 563
1
#042
91541-S0A-003
CLIP, HARNESS BAND (145MM) (BLACK)
$4.01¢2 006
1
#043
91542-SWY-003
CLIP, HARNESS BAND (158.9MM) (BLACK)
$0.74¢369
1
#044
91554-SM4-003
HOLDER, BRACKET (RED)
$10.06¢5 031
1
#045
91558-P5G-A01
CLIP, TUBE (11MM) (BLACK)
$10.45¢5 225
1
#046
91558-SD5-003
CLIP, WIRE HARNESS (BLACK)
$9.18¢4 588
1
#047
94050-06080
NUT, FLANGE (6MM)
$0.80¢400
1
#048
94050-08070
NUT, FLANGE (8MM)
$1.93¢963
1
#049
95701-06022-08
BOLT, FLANGE (6X22)
$2.21¢1 106
1
#050
96001-06010-00
BOLT, FLANGE (6X10)
$2.09¢1 044
1
#051
96001-06020-00
BOLT, FLANGE (6X20)
$1.60¢800
1
#052
96001-06038-00
BOLT, FLANGE (6X38)
$0.70¢350
1
#053
98200-41000
FUSE, MINI (10A)
$1.70¢850
1
#054
38100-MKE-AE0
HORN Assembly.
$102.44¢51 219
1
