SHROUD 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

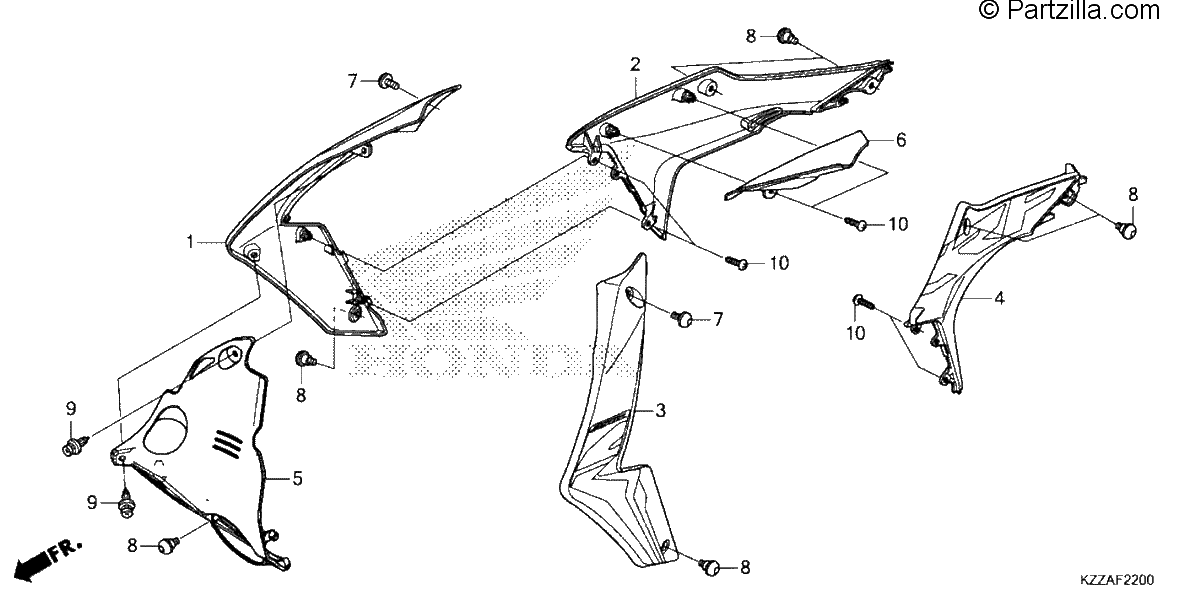

Diagrama de SHROUD 1

Repuestos

#001
19070-KZZ-D10ZA
SHROUD SET, R. FR. (TYPE1) (WL)
$30.07¢15 038
1
#002
19075-KZZ-D10ZA
SHROUD SET, R. RR. (TYPE1) (WL)
$28.25¢14 125
1
#003
19090-KZZ-D10ZA
SHROUD SET, L. FR. (TYPE1) (WL)
$30.07¢15 038
1
#004
19095-KZZ-D10ZA
SHROUD SET, L. RR. (TYPE1) (WL)
$28.25¢14 125
1
#005
19160-KZZ-J00
COVER, FR. RESERVE TANK
$12.13¢6 063
1
#006
19170-KZZ-900
COVER, RR. RESERVE TANK
$9.30¢4 650
1
#007
90132-KPP-T00
SCREW, PAN (6X10)
$1.11¢556
1
#008
90133-KPP-T00
SCREW, PAN (6X14)
$1.64¢819
1
#009
90683-MBW-003
CLIP, BODY
$2.51¢1 256
1
#010
93903-24320
SCREW, TAPPING (4X12)
$1.16¢581
1
