PEDAL 2

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

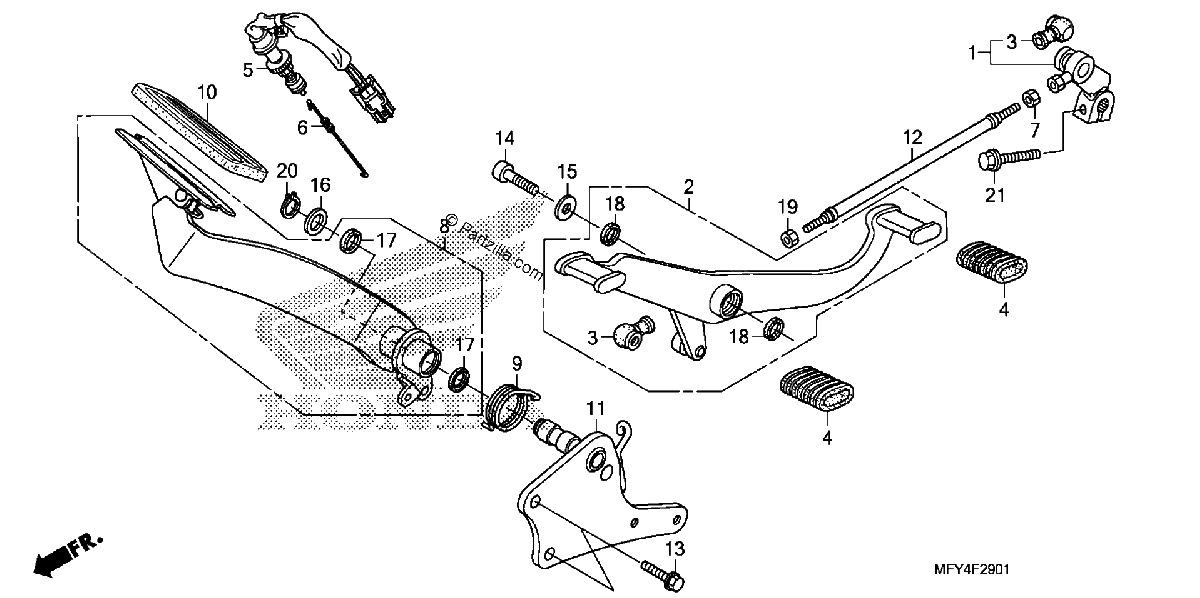

Diagrama de PEDAL 2

Repuestos

#1
24702-MFR-670
ARM, GEARSHIFT
$49.66¢24 829
1
#2
24710-MFY-306
PEDAL, GEARSHIFT (COO)
$148.79¢74 393
1
#3
24724-MBW-D21
COVER, DUST
$7.77¢3 887
1
#4
24781-371-000
RUBBER, CHANGE PEDAL
$5.72¢2 858
1
#5
35350-MFR-671
SWITCH Assembly., Rear STOP
$42.04¢21 022
1
#5
35350-MFR-672
SWITCH ASSY., RR. STOP
$42.04¢21 022
1
#6
35357-MFR-670
SPRING, STOP SWITCH
$4.92¢2 461
1
#7
45423-KA4-700
NUT, HEX. (6MM) (LEFT HAND THREAD)
$1.83¢914
1
#8
46510-MFY-A20
PEDAL, RR. BRAKE
$189.58¢94 789
1
#9
46514-MFR-670
SPRING, BRAKE PEDAL
$9.96¢4 980
1
#10
46545-SA5-980
COVER, BRAKE PEDAL
$9.35¢4 675
1
#11
50618-MFY-A00
BRACKET, RR. BRAKE
$55.22¢27 612
1
#12
90065-MFR-670
BOLT, TIE ROD
$14.78¢7 389
1
#13
90102-MW4-000
BOLT, FLANGE (8X19)
$5.36¢2 680
1
#14
90128-KBP-900
BOLT, SOCKET (8X16)
$2.53¢1 265
1
#15
90524-030-000
WASHER A, HANDLE HOLDER SETTING
$1.64¢822
1
#16
90557-230-000
WASHER (15.2X25)
$2.83¢1 414
1
#17
91206-968-003
DUST SEAL (17X23X3) (NOK)
$4.12¢2 059
1
#18
91251-MT4-003
DUST SEAL (15X20X3)
$4.24¢2 122
1
#19
94002-06020-0S
NUT, HEX. (6MM)
$1.30¢650
1
#20
94511-15000
CIRCLIP, OUTER (15MM)
$0.80¢402
1
#21
95701-06020-00
BOLT, FLANGE (6X20)
$2.09¢1 047
1
