TOP SHELTER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

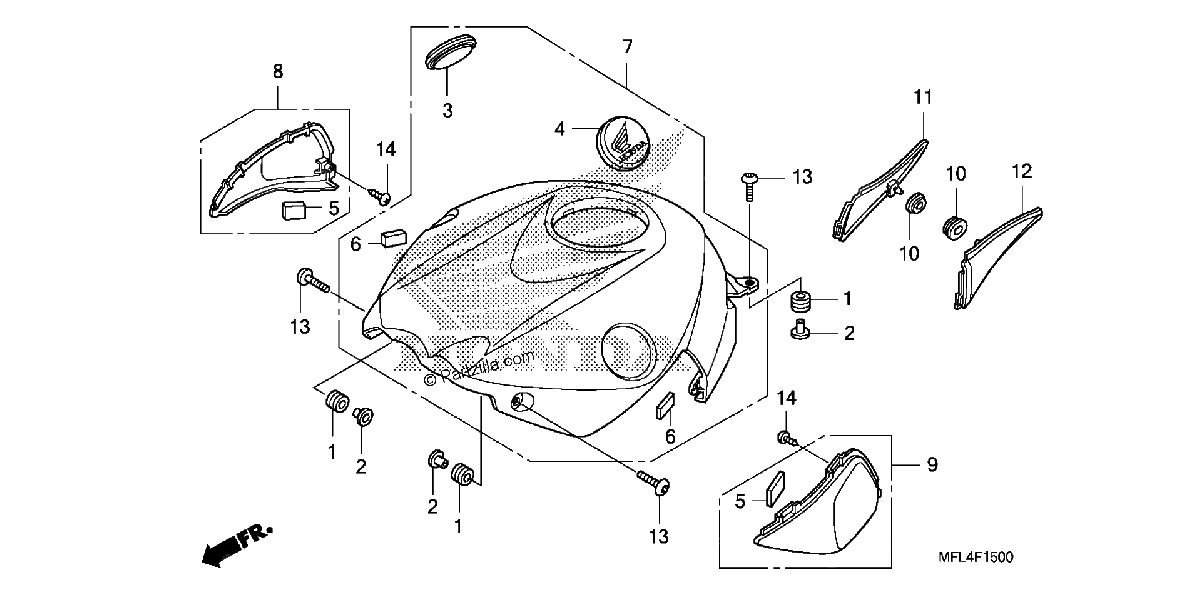

Diagrama de TOP SHELTER

Repuestos

#1
33181-MBB-000
RUBBER, POSITION LIGHT
$5.29¢2 645
1
#2
33712-GC6-000
COLLAR, TAILLIGHT
$3.36¢1 679
1
#3
64503-MFL-000
BADGE, R. PRODUCT
$41.08¢20 539
1
#4
64508-MFL-000
BADGE, L. PRODUCT
$41.08¢20 539
1
#5
77103-MFL-300
CUSHION, SINGLE SEAT
$2.17¢1 087
1
#6
77182-KTB-300
RUBBER, SPACER
$2.06¢1 029
1
#7
83150-MFL-T30ZA
SHELTER SET, TOP (TYPE1) (WL)
$1620.80¢810 399
1
#8
83165-MFL-000
COVER, R. AIR CLEANER SIDE
$9.14¢4 571
1
#9
83166-MFL-000
COVER, L. AIR CLEANER SIDE
$9.14¢4 571
1
#10
83551-GE2-000
GROMMET, AIR CLEANER HOUSING
$6.27¢3 134
1
#11
83600-MFL-000
COVER, R. SIDE
$6.83¢3 415
1
#12
83700-MFL-000
COVER, L. SIDE
$6.83¢3 415
1
#13
90115-MFL-D20
SCREW, PAN (6X20)
$2.43¢1 213
1
#14
93903-24280
SCREW, TAPPING (4X10)
$1.60¢799
1
