REAR BRAKE MASTER CYLINDER CB500XA

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

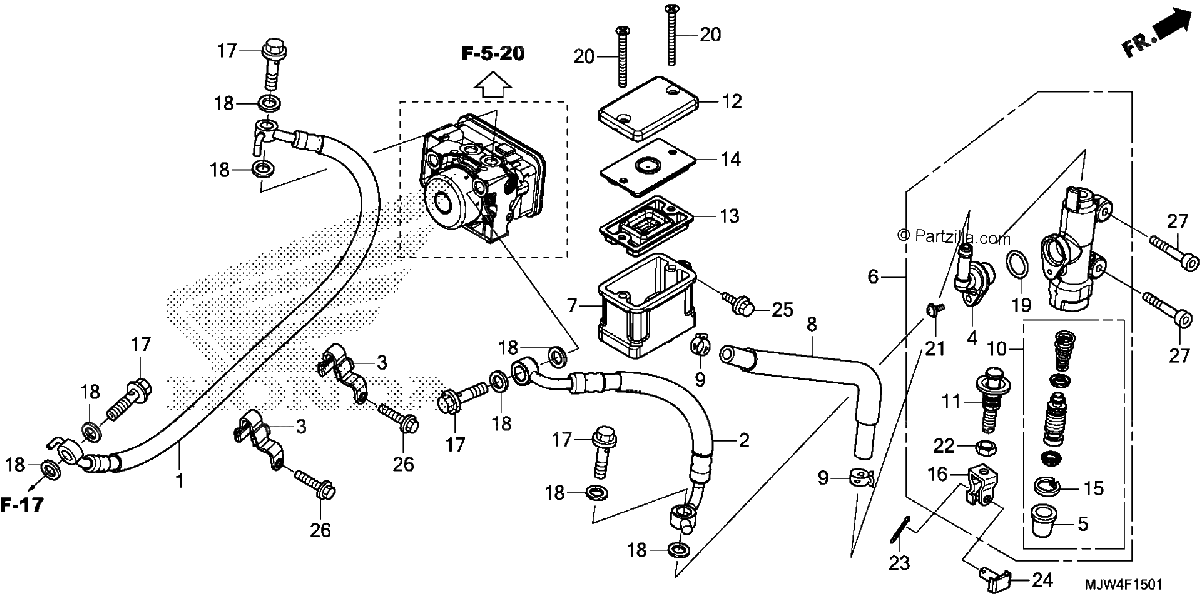

Diagrama de REAR BRAKE MASTER CYLINDER CB500XA

Repuestos

#1
43310-MGZ-J11
HOSE A, RR. BRAKE
$28.84¢14 419
1
#2
43313-MJW-J11
HOSE B, RR. BRAKE
$22.76¢11 381
1
#3
43468-MGZ-J10
GUIDE, RR. BRAKE HOSE
$5.26¢2 631
1
#4
43503-MER-D01
CONNECTOR, MASTER CYLINDER
$9.96¢4 981
1
#5
43504-MB2-006
BOOT
$11.74¢5 869
1
#6
43510-MGZ-D01
MASTER CYLINDER SUB-ASSY., RR. BRAKE (NISSIN)
$271.31¢135 656
1
#7
43511-KV3-831
CUP, OIL
$27.52¢13 763
1
#8
43512-MGZ-J01
HOSE, RR. BRAKE MASTER CYLINDER
$19.91¢9 956
1
#9
43514-KS6-701
CLAMP, MASTER CYLINDER OIL HOSE
$15.24¢7 619
1
#10
43520-MJ6-315
PISTON SET, MASTER CYLINDER (NISSIN)
$53.06¢26 531
1
#11
43530-KV3-701
ROD, PUSH
$25.54¢12 769
1
#12
45513-HR0-305
CAP, MASTER CYLINDER (COO)
$5.04¢2 519
1
#12
45513-KK1-771
CAP, MASTER CYLINDER
$5.04¢2 519
1
#13
45520-MG7-006
DIAPHRAGM
$12.31¢6 156
1
#14
45521-HA2-006
PLATE, DIAPHRAGM
$12.60¢6 300
1
#15
46182-MEL-D21
CIRCLIP
$2.50¢1 250
1
#16
46504-KV6-702
JOINT, BRAKE ROD
$9.50¢4 750
1
#17
90145-MS9-612
BOLT, OIL (10X22)
$8.89¢4 444
1
#18
90545-300-000
WASHER, OIL BOLT
$4.85¢2 425
1
#19
91212-422-006
O-RING (14.8X2.4)
$3.30¢1 650
1
#20
93600-04040-1G
SCREW, FLAT (4X40)
$0.61¢306
1
#21
93893-04012-07
SCREW-WASHER (4X12)
$1.72¢862
1
#21
93893-04012-17
SCREW-WASHER (4X12)
$1.72¢862
1
#22
94002-08000-0S
NUT, HEX. (8MM)
$1.60¢800
1
#23
94201-20150
PIN, SPLIT (2.0X15)
$1.34¢669
1
#24
95015-54000
PIN D, JOINT
$5.15¢2 575
1
#25
96001-06014-07
BOLT, FLANGE (6X14)
$1.54¢769
1
#26
96001-06018-07
BOLT, FLANGE (6X18)
$1.63¢813
1
#27
96600-06020-00
BOLT, SOCKET (6X20)
$1.66¢831
1
