RADIATOR

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

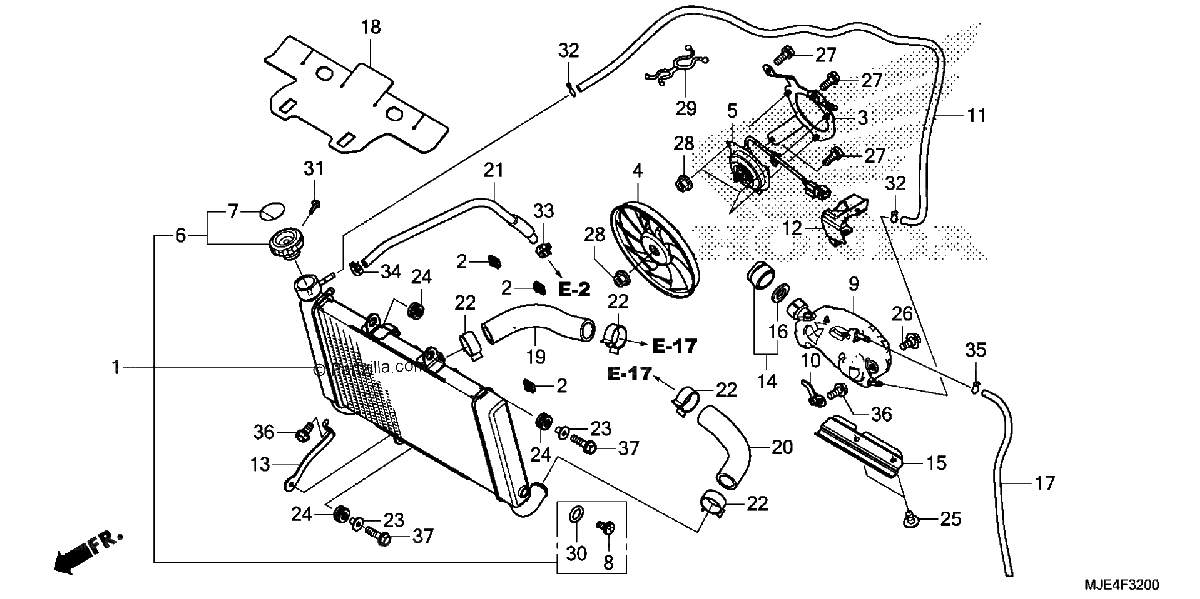

Diagrama de RADIATOR

Repuestos

#001
19010-MJE-305
RADIATOR (COO)
$163.36¢81 679
1
#1
19010-MJE-305
RADIATOR (COO)
$163.36¢81 679
1
#2
19014-KEA-003
NUT, SETTING (6MM)
$3.45¢1 725
1
#002
19014-KEA-003
NUT, SETTING (6MM)
$3.45¢1 725
1
#3
19015-MJE-D01
SHROUD
$24.23¢12 115
1
#003
19015-MJE-D01
SHROUD
$24.23¢12 115
1
#4
19020-MFG-D01
FAN, COOLING
$48.64¢24 322
1
#004
19020-MFG-D01
FAN, COOLING
$48.64¢24 322
1
#005
19030-MJE-D01
MOTOR ASSY., FAN
$192.14¢96 071
1
#5
19030-MJE-D01
MOTOR ASSY., FAN
$192.14¢96 071
1
#006
19045-KPC-D51
CAP, RADIATOR (TOYO)
$46.08¢23 040
1
#6
19045-KPC-D51
CAP, RADIATOR (TOYO)
$46.08¢23 040
1
#7
19055-KPC-D51
SEAL, RADIATOR CAP
$34.29¢17 147
1
#007
19055-KPC-D51
SEAL, RADIATOR CAP
$34.29¢17 147
1
#8
19071-MEC-003
PETCOCK, DRAIN
$3.99¢1 995
1
#008
19071-MEC-003
PETCOCK, DRAIN
$3.99¢1 995
1
#009
19101-MJE-D00
TANK, RADIATOR RESERVE
$8.97¢4 485
1
#9
19101-MJE-D00
TANK, RADIATOR RESERVE
$8.97¢4 485
1
#10
19102-MJE-D00
STAY, RESERVE TANK
$3.48¢1 742
1
#010
19102-MJE-D00
STAY, RESERVE TANK
$3.48¢1 742
1
#011
19103-MJE-D00
TUBE, RESERVE TANK
$15.40¢7 699
1
#11
19103-MJE-D00
TUBE, RESERVE TANK
$15.40¢7 699
1
#12
19104-MJE-D00
COVER, RESERVE TANK
$6.79¢3 393
1
#012
19104-MJE-D00
COVER, RESERVE TANK
$6.79¢3 393
1
#13
19105-MJE-D00
STAY, RADIATOR (LOWER)
$9.73¢4 865
1
#013
19105-MJE-D00
STAY, RADIATOR (LOWER)
$9.73¢4 865
1
#14
19106-GET-000
CAP ASSY., RESERVE TANK
$7.69¢3 847
1
#014
19106-GET-000
CAP ASSY., RESERVE TANK
$7.69¢3 847
1
#15
19106-MJE-D00
GUARD, RESERVE TANK HEAT
$18.91¢9 453
1
#015
19106-MJE-D00
GUARD, RESERVE TANK HEAT
$18.91¢9 453
1
#016
19107-GET-000
GASKET, RESERVE TANK
$4.17¢2 087
1
#16
19107-GET-000
GASKET, RESERVE TANK
$4.17¢2 087
1
#17
19108-MJE-D00
TUBE, RESERVE TANK OVERFLOW
$7.46¢3 732
1
#017
19108-MJE-D00
TUBE, RESERVE TANK OVERFLOW
$7.46¢3 732
1
#018
19126-MJE-D00
GUARD, RADIATOR HEAT
$26.79¢13 397
1
#18
19126-MJE-D00
GUARD, RADIATOR HEAT
$26.79¢13 397
1
#019
19501-MJE-D00
HOSE A, RADIATOR
$15.98¢7 993
1
#19
19501-MJE-D00
HOSE A, RADIATOR
$15.98¢7 993
1
#020
19502-MJE-D00
HOSE B, RADIATOR
$14.83¢7 417
1
#20
19502-MJE-D00
HOSE B, RADIATOR
$14.83¢7 417
1
#21
19510-MJE-D00
TUBE, WATER BREATHER
$14.86¢7 429
1
#021
19510-MJE-D00
TUBE, WATER BREATHER
$14.86¢7 429
1
#22
19531-MJE-D00
CLIP, WATER HOSE (D33)
$2.68¢1 340
1
#022
19531-MJE-D00
CLIP, WATER HOSE (D33)
$2.68¢1 340
1
#23
61102-KTY-D30
COLLAR, RADIATOR MOUNTING
$4.47¢2 237
1
#023
61102-KTY-D30
COLLAR, RADIATOR MOUNTING
$4.47¢2 237
1
#24
61304-415-000
RUBBER, HEADLIGHT CASE MOUNTING
$3.86¢1 932
1
#024
61304-415-000
RUBBER, HEADLIGHT CASE MOUNTING
$3.86¢1 932
1
#25
90106-KRG-000
SCREW, PAN (6X12)
$2.59¢1 294
1
#025
90106-KRG-000
SCREW, PAN (6X12)
$2.59¢1 294
1
#026
90111-162-000
BOLT, FLANGE (6MM)
$3.36¢1 679
1
#26
90111-162-000
BOLT, FLANGE (6MM)
$3.36¢1 679
1
#27
90120-GHB-601
BOLT-WASHER (6X12)
$2.28¢1 138
1
#027
90120-GHB-601
BOLT-WASHER (6X12)
$2.28¢1 138
1
#28
90315-MK3-003
NUT, SERRATE (5MM)
$2.75¢1 374
1
#028
90315-MK3-003
NUT, SERRATE (5MM)
$2.75¢1 374
1
#29
90647-657-671
CLIP, PURSE LOCK
$6.72¢3 358
1
#029
90647-657-671
CLIP, PURSE LOCK
$6.72¢3 358
1
#030
91353-MEC-003
O-RING (9.8X1.9)
$3.82¢1 909
1
#30
91353-MEC-003
O-RING (9.8X1.9)
$3.82¢1 909
1
#31
93901-22020
SCREW, TAPPING (3X6)
$1.07¢535
1
#031
93901-22020
SCREW, TAPPING (3X6)
$1.07¢535
1
#032
95002-02100
CLIP, TUBE (B10)
$2.24¢1 121
1
#32
95002-02100
CLIP, TUBE (B10)
$2.24¢1 121
1
#33
95002-41050-08
CLAMP, TUBE (D10.5)
$2.77¢1 386
1
#033
95002-41050-08
CLAMP, TUBE (D10.5)
$2.77¢1 386
1
#034
95002-41250-08
CLAMP, TUBE (D12.5)
$2.77¢1 386
1
#34
95002-41250-08
CLAMP, TUBE (D12.5)
$2.77¢1 386
1
#35
95002-50000
CLIP, TUBE (C9)
$1.41¢707
1
#035
95002-50000
CLIP, TUBE (C9)
$1.41¢707
1
#36
95701-06014-00
BOLT, FLANGE (6X14)
$1.13¢564
1
#036
95701-06014-00
BOLT, FLANGE (6X14)
$1.13¢564
1
#37
95701-06022-07
BOLT, FLANGE (6X22)
$1.12¢558
1
#037
95701-06022-07
BOLT, FLANGE (6X22)
$1.12¢558
1
