REAR MASTER CYLINDER VZR1800L3 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

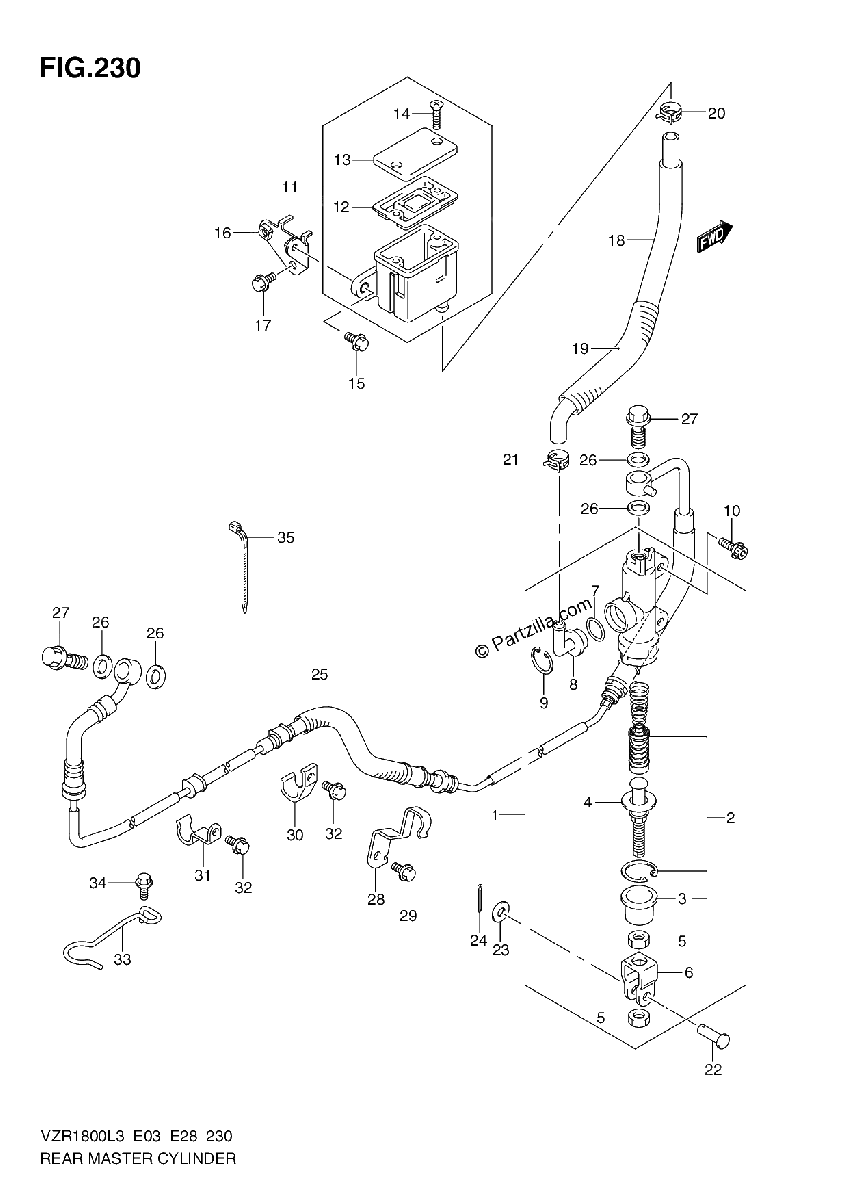

Diagrama de REAR MASTER CYLINDER VZR1800L3 E03

Repuestos

#1
69600-48G00
CYLINDER ASSY, REAR MASTER
$418.60¢209 300
1
#2
69600-34820
.PISTON/CUP SET
$31.70¢15 850
1
#3
69691-00A00
..BOOT
$6.51¢3 256
1
#4
69670-44B00
.ROD, PUSH
No Disponible
1
#5
69693-05A00
.NUT
$2.31¢1 156
1
#6
69692-19A00
.YOKE
$22.77¢11 388
1
#7
69686-34200
.O RING
$3.65¢1 825
1
#8
69672-00B20
.CONNECTOR
$8.36¢4 181
1
#9
69674-00B20
.CIRCLIP
$4.86¢2 431
1
#10
07120-0625A
BOLT
$3.25¢1 625
1
#11
69740-48G00
TANK ASSY, REAR RESERVOIR
$108.04¢54 019
1
#12
59667-04700
.DIAPHRAGM
$11.66¢5 831
1
#13
59669-05D00
.CAP
$20.55¢10 275
1
#14
69689-04A00
.SCREW
$2.40¢1 200
1
#15
01547-0612A
BOLT
$2.63¢1 313
1
#16
69750-48G00
BRACKET, REAR RESERVER TANK
No Disponible
1
#17
01550-0612A
BOLT
$2.56¢1 281
1
#18
69730-48G00
HOSE, REAR RESERVOIR TANK
No Disponible
1
#19
69732-48G00
HEATSHIELD, RR RSVR TANK HOSE
$22.96¢11 481
1
#20
09401-13417
CLIP
$2.92¢1 463
1
#21
09401-12404
CLIP
$3.09¢1 544
1
#22
09200-06068
PIN (6X18.2)
$4.84¢2 419
1
#23
08322-0106A
WASHER
$2.39¢1 194
1
#24
04111-2015A
COTTER PIN
$1.59¢794
1
#25
69400-48G20
HOSE ASSY, REAR BRAKE
$205.97¢102 988
1
#26
09161-10009
WASHER (10X15X1.5)
$2.39¢1 194
1
#27
09360-10062
UNION
$7.57¢3 787
1
#28
69268-48G00
CLAMP, REAR BRAKE HOSE NO.3
No Disponible
1
#29
01550-0612A
BOLT
$2.56¢1 281
1
#30
69268-29G01
CLAMP, REAR BRAKE HOSE
$23.90¢11 950
1
#31
69269-48G00
CLAMP, REAR BRAKE PIPE
$17.06¢8 531
1
#32
01547-0612A
BOLT
$2.63¢1 313
1
#33
69243-48G00
GUIDE, REAR BRAKE HOSE
No Disponible
1
#34
01550-0612A
BOLT
$2.56¢1 281
1
#35
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
