WIRING HARNESS VZR1800L3 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

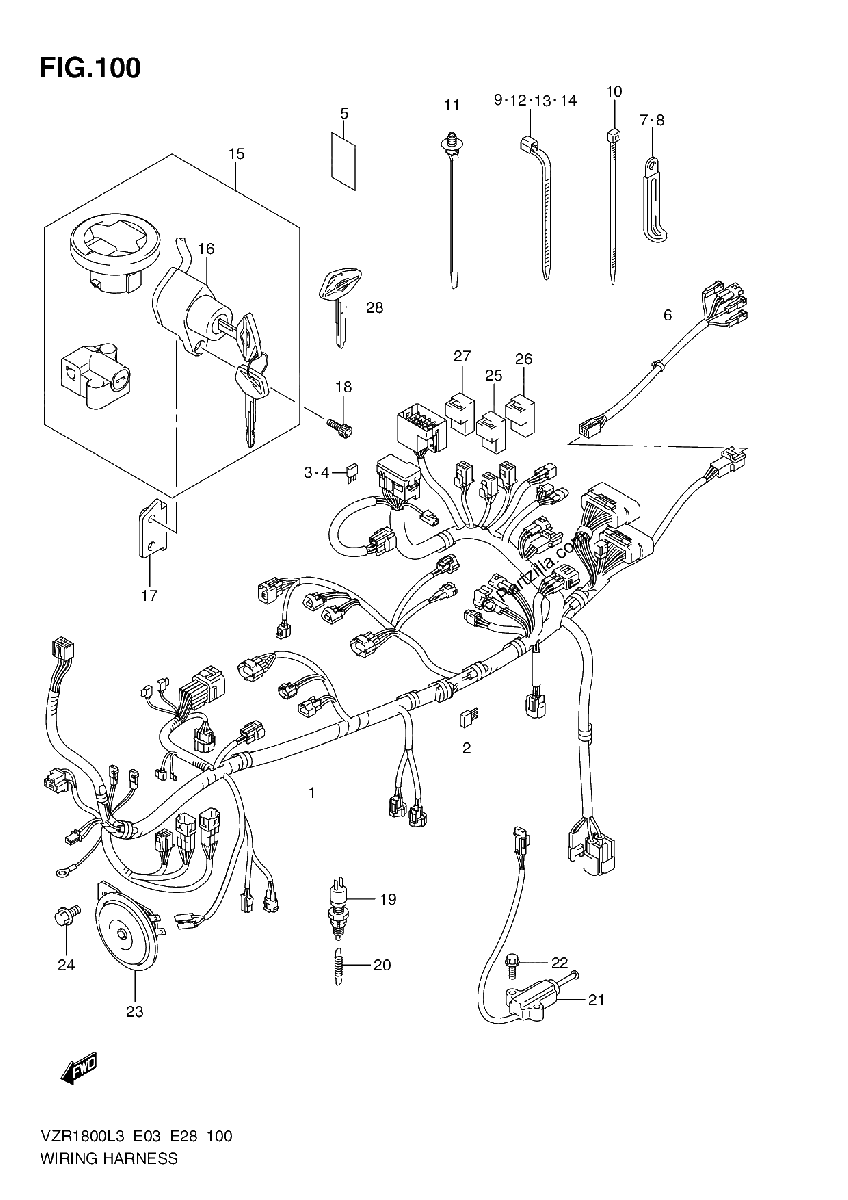

Diagrama de WIRING HARNESS VZR1800L3 E03

Repuestos

#1
36610-48GE0
HARNESS, WIRING
$1543.59¢771 794
1
#2
36611-38A10
.DIODE
$16.14¢8 069
1
#3
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#4
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#5
36611-16G00
TAPE, WIRING HARNESS
$4.10¢2 050
1
#6
36858-48G00
WIRE, REAR COMB
$97.66¢48 831
1
#7
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#8
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#9
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#10
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#11
09407-17403
CLAMP (L:154)
$6.03¢3 013
1
#12
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#13
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#14
09407-25401
CLAMP (L:235)
$5.49¢2 744
1
#15
37000-48890
LOCK SET
$452.52¢226 263
1
#16
37110-48G50
.SWITCH ASSY, IGNITION
$146.53¢73 263
1
#17
37119-48G00
BRACKET, IGNITION SWITCH
$12.06¢6 031
1
#18
07130-0616A
BOLT
$3.10¢1 550
1
#19
37740-24A00
SWITCH ASSY, STOP LAMP
$21.70¢10 850
1
#20
09443-06077
SPRING
$7.35¢3 675
1
#21
37840-25D00
SWITCH ASSY, SIDE STAND
$81.48¢40 738
1
#22
01550-0625A
SCREW
$2.56¢1 281
1
#23
38500-48G01
HORN ASSY
$118.41¢59 206
1
#24
01550-0812A
BOLT | FRONT
$3.01¢1 506
1
#25
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#26
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#27
38740-24A00
RELAY ASSY, HEADLAMP
$85.44¢42 719
1
#28
37146-10F00
KEY, BLANK | OPT
$66.44¢33 219
1
