AIR CLEANER GSX1300RAL3 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

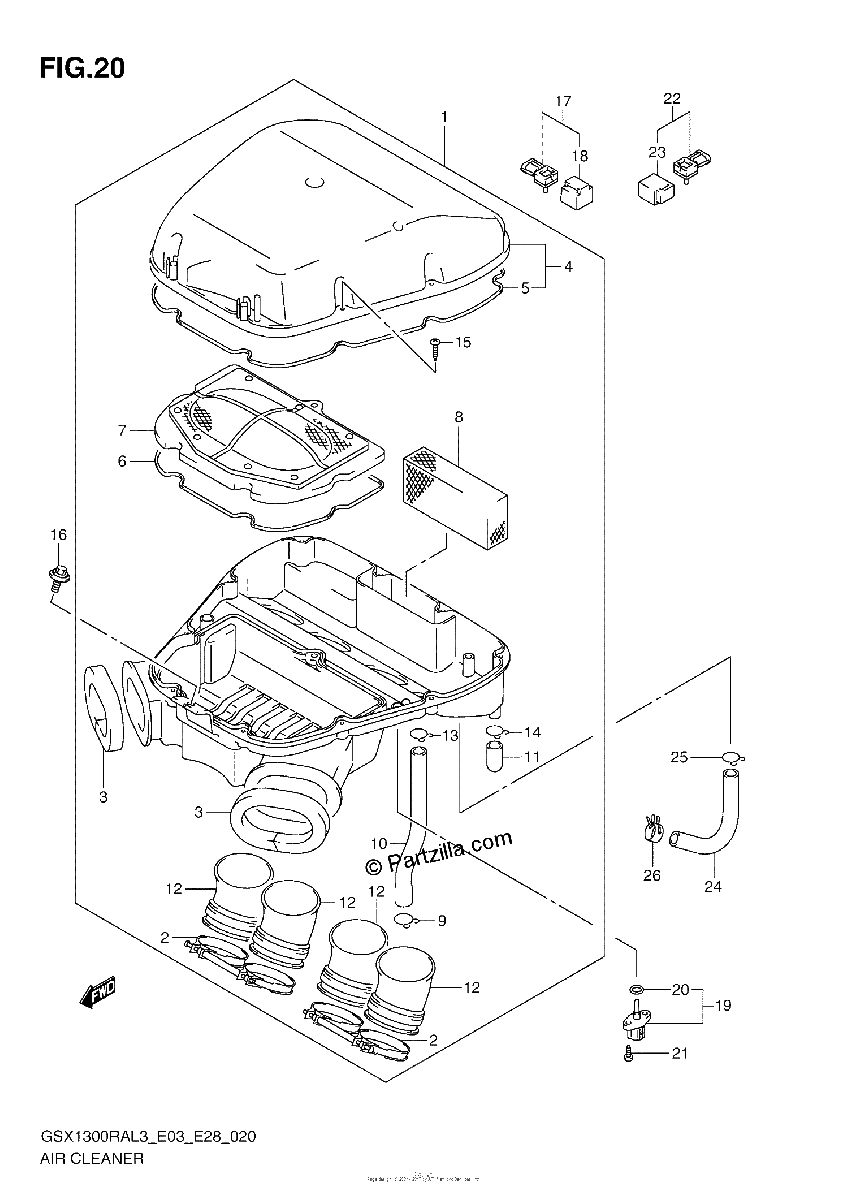

Diagrama de AIR CLEANER GSX1300RAL3 E28

Repuestos

#1
13700-15H01
CLEANER ASSY, AIR
$567.93¢283 964
1
#2
13170-15H10
CLAMP
$30.57¢15 283
1
#3
13736-15H01
.CUSHION, DUCT
$11.10¢5 549
1
#4
13740-15H00
.CAP, AIR CLEANER
$118.10¢59 052
1
#5
13746-15H00
..GASKET, CAP
$14.70¢7 348
1
#6
13756-15H00
.GASKET, CASE
$10.67¢5 336
1
#7
13780-15H00
.FILTER ASSY
$49.51¢24 754
1
#8
13788-15H00
.FILTER, BREATHER
$5.67¢2 835
1
#9
09401-16401
..CLIP
$3.44¢1 719
1
#10
13853-15H00
.TUBE, BREATHER
$12.97¢6 486
1
#11
13859-41B10
.PLUG
$8.33¢4 163
1
#12
13882-41G00
.TUBE, OUTLET
$30.11¢15 053
1
#13
09401-14301
.CLIP
$2.52¢1 259
1
#14
09401-14301
.CLIP
$2.52¢1 259
1
#15
03541-0525B
.SCREW
$2.81¢1 403
1
#16
09116-06130
BOLT (6X16)
$2.62¢1 311
1
#17
15630-29G40
SENSOR, BOOST
$378.60¢189 302
1
#18
15625-29G40
.COVER
No Disponible
1
#19
13650-14G10
SENSOR, AIR TEMPERATURE
$57.12¢28 560
1
#20
13655-14G10
.O RING
$12.30¢6 152
1
#21
03511-0516A
SCREW
$2.25¢1 127
1
#22
15630-29G30
SENSOR, AIR PRESSURE
$378.60¢189 302
1
#23
15625-29G30
.COVER
No Disponible
1
#24
13697-15H00
HOSE, ISC VALVE
No Disponible
1
#25
09401-15101
.CLIP
$2.74¢1 368
1
#26
09401-16403
CLIP
$3.43¢1 713
1
