MUFFLER GSX1300RAL3 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

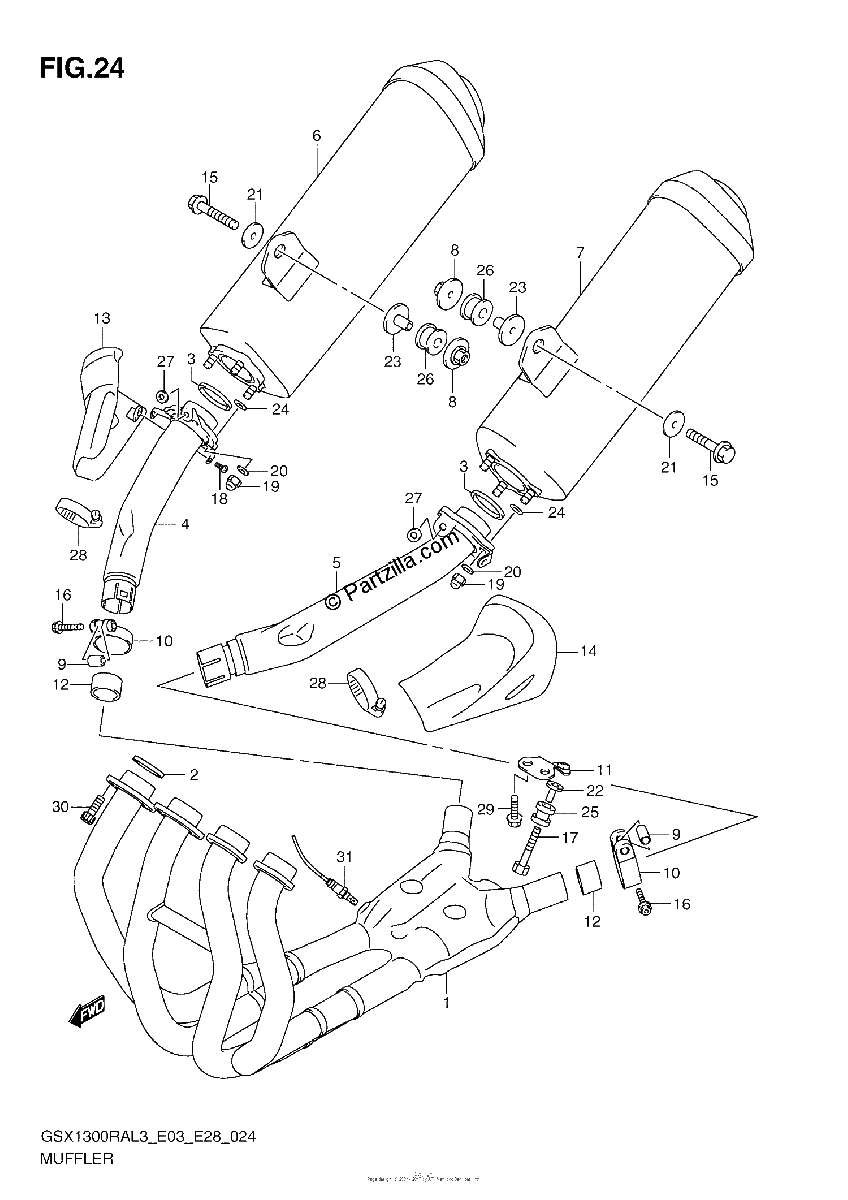

Diagrama de MUFFLER GSX1300RAL3 E33

Repuestos

#1
14100-15H02
PIPE, EXHAUST
$3627.79¢1 813 894
1
#2
14181-22D01
.GASKET, EXHAUST PIPE | NOT ILLUSTRATED
$12.05¢6 025
1
#3
14181-33E00
GASKET, JOINT
$11.04¢5 519
1
#4
14230-15H00
PIPE, JOINT RH
No Disponible
1
#5
14240-15H00
PIPE, JOINT LH
No Disponible
1
#6
14310-15H03-H01
BODY, MUFFLER RH
$2653.35¢1 326 675
1
#7
14340-15H03-H01
BODY, MUFFLER LH
$2703.41¢1 351 706
1
#8
14414-15H00
NUT
$8.90¢4 450
1
#9
14458-45G10
SPACER, MUFFLER CLAMP
$11.06¢5 531
1
#10
14459-15H00
CLAMP
$29.47¢14 737
1
#11
14770-15H00
BRACKET
$100.97¢50 488
1
#12
14771-15H00
CONNECTOR
$41.46¢20 731
1
#13
14780-15H00
COVER, FRONT RH
$276.50¢138 250
1
#14
14790-15H00
COVER, FRONT LH
$276.50¢138 250
1
#15
09103-08358
BOLT (8X45)
$3.43¢1 713
1
#16
09103-08392
BOLT (8X40)
$4.44¢2 219
1
#17
09118-08152-A05
BOLT (8X45)
$6.16¢3 081
1
#18
09139-06027
SCREW (6X12)
$2.51¢1 256
1
#19
09159-08116
NUT
$11.81¢5 906
1
#20
09160-08059
WASHER (8.5X18X1.6)
$2.21¢1 106
1
#21
09160-08142
WASHER (8.5X28X1.5)
$3.63¢1 813
1
#22
09180-08152
SPACER (8.6X12X24.2)
$6.85¢3 425
1
#23
09180-08216
SPACER (8.6X12X25)
$11.06¢5 531
1
#24
09280-08012
O RING (D:1.9,ID:7.8)
$4.33¢2 163
1
#25
09320-12048
CUSHION
$6.01¢3 006
1
#26
09320-12049
CUSHION
$12.55¢6 275
1
#27
09321-10018
CUSHION
$5.46¢2 731
1
#28
09402-70503
CLAMP
$24.16¢12 081
1
#29
01550-0820A
BOLT
$2.94¢1 469
1
#30
07130-0825A
BOLT
$3.65¢1 825
1
#31
18213-15H10
SENSOR, OXY FR
$534.38¢267 188
1
