CRANKCASE DR Z400SL3 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

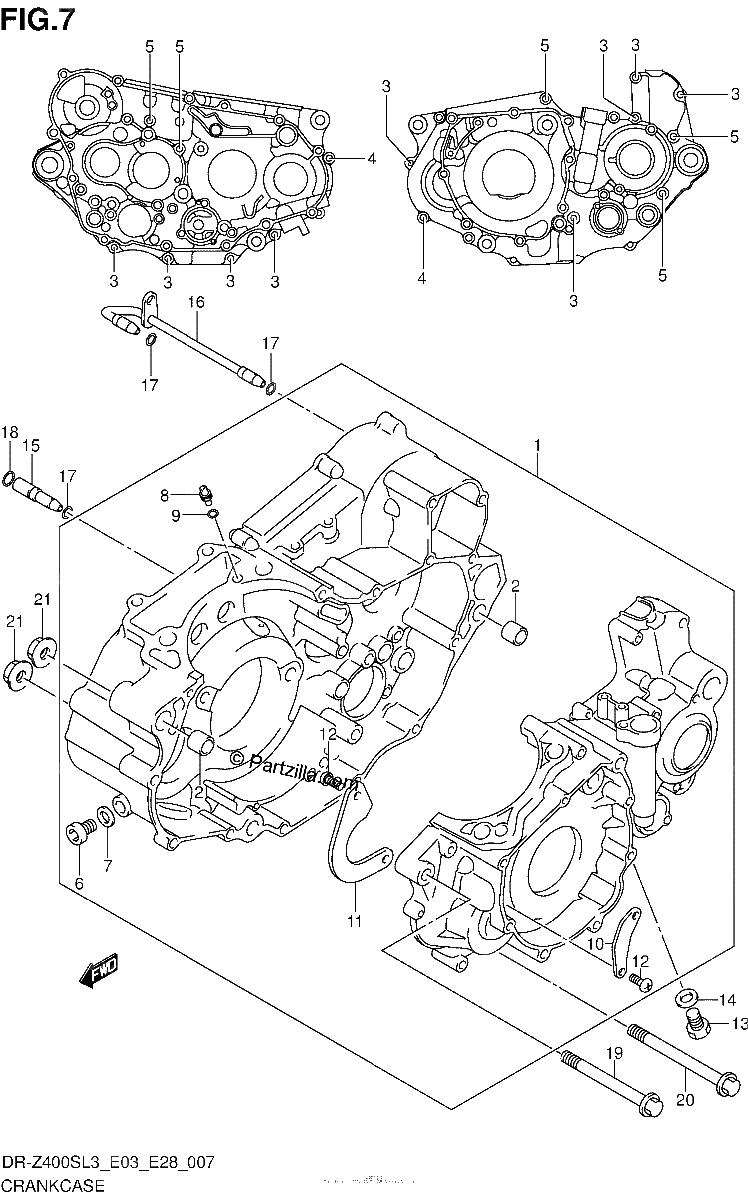

Diagrama de CRANKCASE DR Z400SL3 E03

Repuestos

#1
11301-29853
CRANKCASE SET
$965.59¢482 794
1
#2
04211-13189
PIN
$2.85¢1 425
1
#3
01547-0640A
.BOLT
$3.01¢1 506
1
#4
01547-0655A
BOLT
$3.16¢1 581
1
#5
01547-0670A
.BOLT
$3.65¢1 825
1
#6
09248-10010
PLUG (10X10)
$4.97¢2 488
1
#7
09168-10002
GASKET (10X14X3.6)
$2.48¢1 238
1
#8
09493-80005
JET(8)
$21.34¢10 669
1
#9
09280-04004
O RING (D:1.2,ID:4)
$2.21¢1 106
1
#10
11323-29F00
.SEPARATOR, CRANKCASE OIL NO.
$4.34¢2 169
1
#11
11324-29F00
.SEPARATOR, CRANKCASE OIL NO.
$6.97¢3 488
1
#12
09125-06122
SCREW (6X12)
$2.88¢1 438
1
#13
09247-12011
PLUG (12X20) | OIL DRAIN
$5.46¢2 731
1
#14
09168-12002
GASKET (12.1X16.2X3.7)
$2.06¢1 031
1
#15
11451-29F00
PIPE, OIL INNER NO.1
No Disponible
1
#16
11460-29F00
PIPE, T/M OIL INNER NO.2
$106.40¢53 200
1
#17
09280-05004
.O RING (D:1.9,ID:4.8)
$2.74¢1 369
1
#18
09280-07004
O RING (D:1.9,ID:6.8)
$2.01¢1 006
1
#19
09103-10110
.BOLT (10X100)
$11.06¢5 531
1
#20
09103-10063
BOLT (10X115)
$11.47¢5 738
1
#21
09159-10115
NUT
$4.19¢2 094
1
