WIRING HARNESS VL1500TL4 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

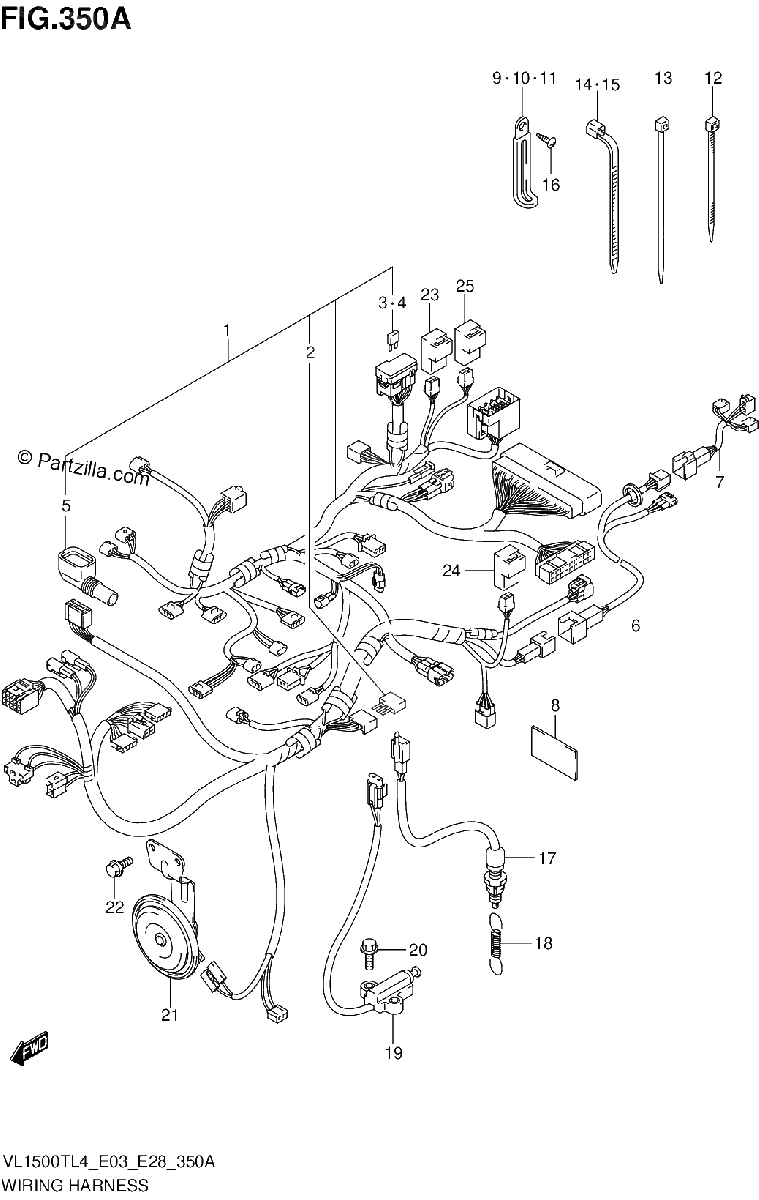

Diagrama de WIRING HARNESS VL1500TL4 E03

Repuestos

#1
36610-06J30
HARNESS, WIRING
No Disponible
1
#2
36611-38A00
.DIODE
$14.85¢7 423
1
#3
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#4
09481-15501
.FUSE (15A)
$2.48¢1 242
1
#5
36618-41G00
.COVER, SPEEDOMETER
No Disponible
1
#6
36858-06J00
WIRE, REAR COMBINATION
$122.70¢61 353
1
#7
36856-41F00
WIRE, REARCOMBINATIONNO.2
$45.71¢22 856
1
#8
36611-16G00
TAPE, WIRING HARNESS
$3.77¢1 886
1
#9
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#10
09404-06433
CLAMP (L:80)
$2.10¢1 052
1
#11
09404-06435
CLAMP (L:135)
$4.45¢2 225
1
#12
09407-10403
CLAMP (L:95)
No Disponible
1
#13
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#14
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#15
09407-25401
CLAMP (L:235)
$5.05¢2 524
1
#16
03541-0512A
SCREW
$1.64¢822
1
#17
37740-19F00
SWITCH ASSY, STOP LAMP
$38.85¢19 424
1
#18
09443-06077
SPRING
$6.76¢3 381
1
#19
37840-22H00
SWITCH ASSY, SIDE STAND
$105.77¢52 883
1
#20
01547-0625A
BOLT
$2.42¢1 208
1
#21
38500-40H00
HORN ASSY
$108.94¢54 470
1
#22
01550-0612A
BOLT
$2.36¢1 179
1
#23
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#24
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#25
38740-24A00
RELAY ASSY, HEADLAMP
$78.60¢39 301
1
