WIRING HARNESS TU250XL3 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

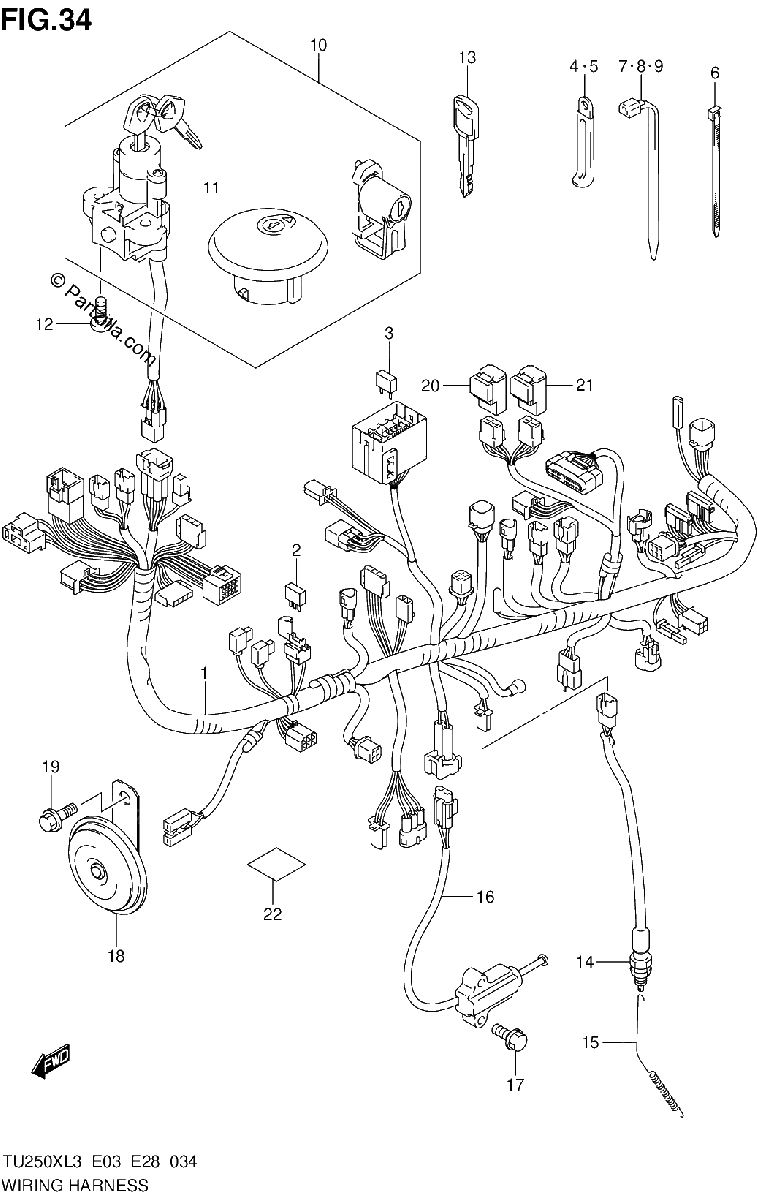

Diagrama de WIRING HARNESS TU250XL3 E28

Repuestos

#1
36610-26G70
HARNESS, WIRING
No Disponible
1
#2
36611-38A00
.DIODE
$14.85¢7 423
1
#3
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#4
09404-06433
CLAMP (L:80)
$2.10¢1 052
1
#5
09404-08419
CLAMP (L:80)
$3.20¢1 598
1
#6
09407-10403
CLAMP (L:95)
No Disponible
1
#7
09407-11401
CLAMP (L:95)
$3.19¢1 593
1
#8
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#9
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#10
37106-33890
LOCK SET
$402.48¢201 239
1
#11
37100-33EB0
LOCK ASSY, STEERING
$255.97¢127 983
1
#12
09139-08016
BOLT (8X20)
$3.65¢1 823
1
#13
37146-33E00
KEY, BLANK
$23.28¢11 638
1
#14
37740-45D00
SWITCH ASSY, STOP LAMP
$22.68¢11 339
1
#15
09443-06031
SPRING
$4.99¢2 496
1
#16
37840-35F00
SWITCH ASSY, SIDE STAND
$70.36¢35 179
1
#17
01550-0616B
BOLT
$2.93¢1 466
1
#18
38500-26G10
HORN ASSY
$108.94¢54 470
1
#19
01550-0812B
BOLT
$3.27¢1 633
1
#20
38740-26E00
RELAY ASSY, FAN MOTOR
$43.54¢21 769
1
#21
38740-26E00
RELAY ASSY, FAN MOTOR
$43.54¢21 769
1
#22
36611-41F00
TAPE WIRING (30X50X3)
No Disponible
1
