FRAME VL800L3 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

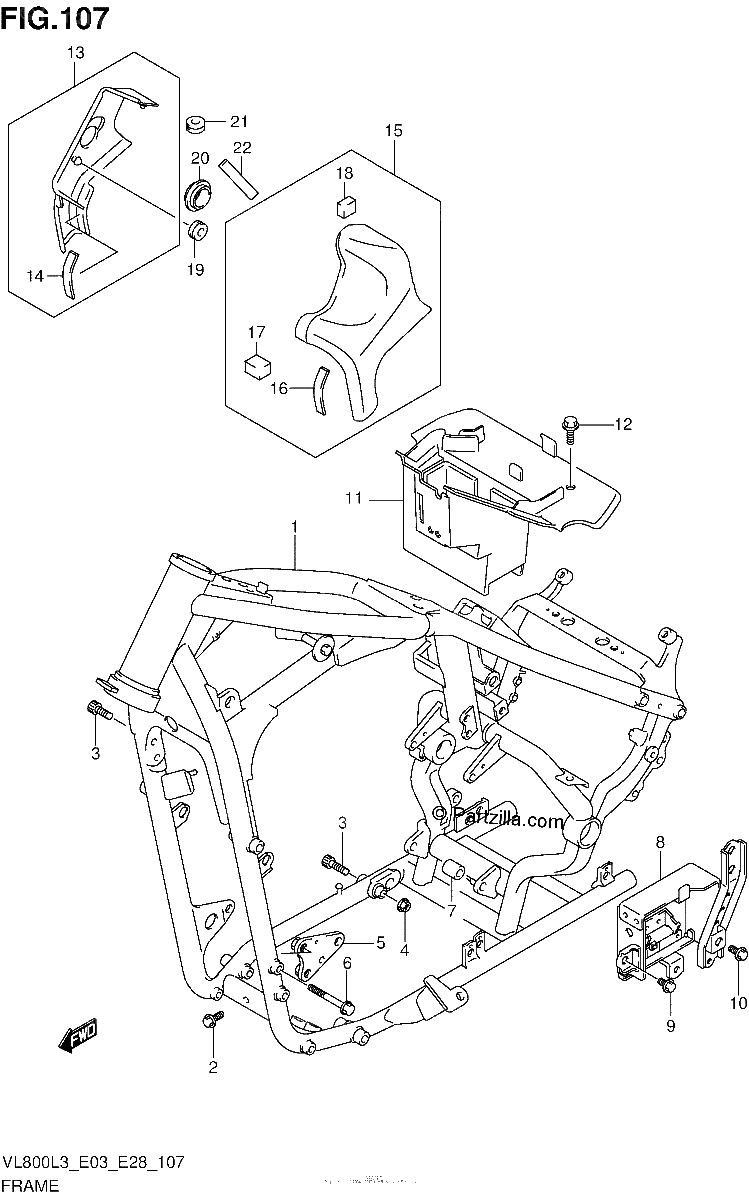

Diagrama de FRAME VL800L3 E03

Repuestos

#1
41100-41F80-019
FRAME (BLACK)
$4962.19¢2 481 094
1
#2
01550-0816B
BOLT
$3.57¢1 787
1
#3
07130-1035B
BOLT
$6.79¢3 394
1
#4
08319-3110B
NUT
$5.06¢2 531
1
#5
41920-41F00
PLATE, ENGINE MOUNT LH
No Disponible
1
#6
09112-08013
BOLT (8X65)
No Disponible
1
#7
41941-41F00
SPACER, LOWER
No Disponible
1
#8
41540-41F30
HOLDER, ELECTRIC PARTS
No Disponible
1
#9
01547-0612A
BOLT
$2.63¢1 313
1
#10
01550-0816A
BOLT
$3.01¢1 506
1
#11
47410-41F02
HOLDER, ELECTRIC PARTS
No Disponible
1
#12
09113-06001
BOLT (6X16)
$3.57¢1 787
1
#13
47350-41F10-019
COVER, FRAME HEAD RH (BLACK)
$100.38¢50 188
1
#14
53145-40A00
.CUSHION
$2.88¢1 438
1
#15
47360-41F12-019
COVER, FRAME HEAD LH (BLACK)
$95.84¢47 919
1
#16
53145-40A00
.CUSHION
$2.88¢1 438
1
#17
53146-05G00
.CUSHION, LH LOWER
$9.81¢4 906
1
#18
94422-06G00
CUSHION
$7.85¢3 925
1
#19
09320-08018
CUSHION | LH
$3.65¢1 825
1
#20
47355-41F01
CAP, HEAD COVER RH
$10.22¢5 113
1
#21
09320-09501
CUSHION | RH
$2.69¢1 344
1
#22
17798-39G00
CUSHION, CENTER
$7.97¢3 988
1
