TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

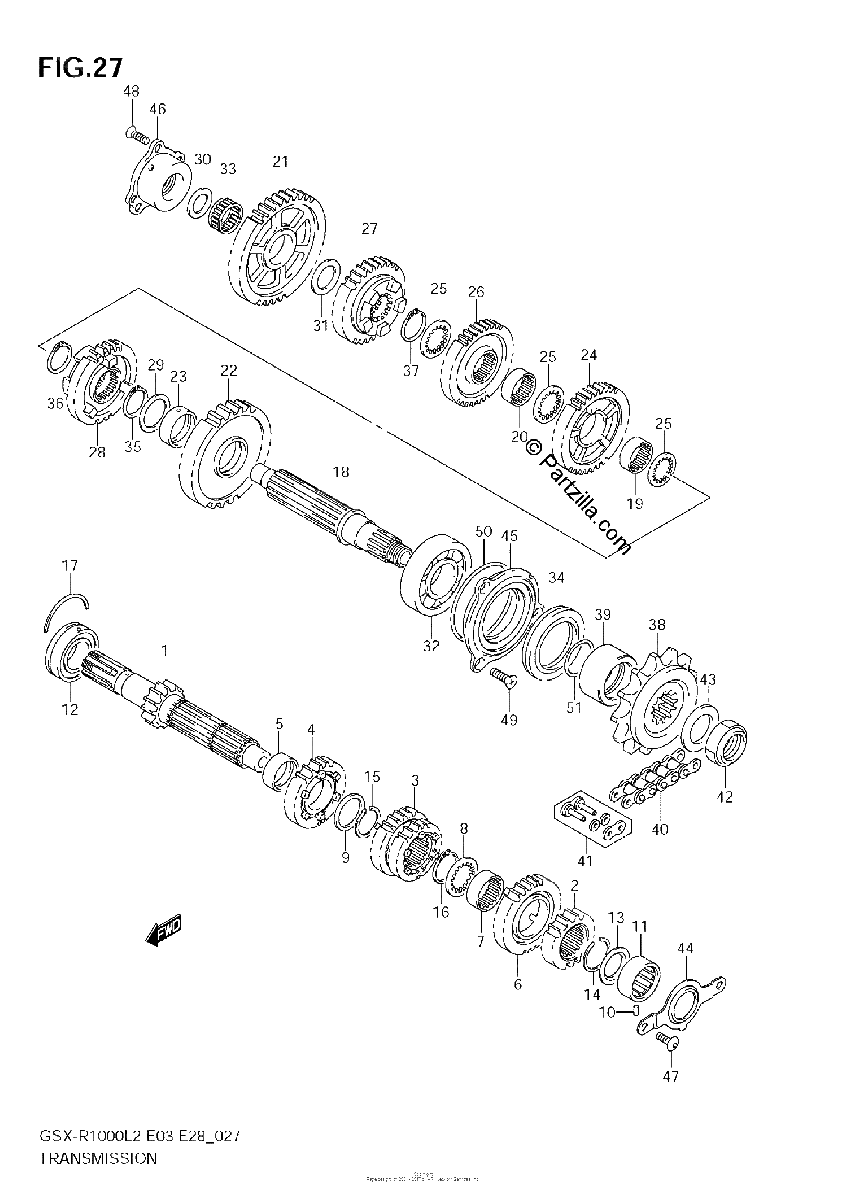

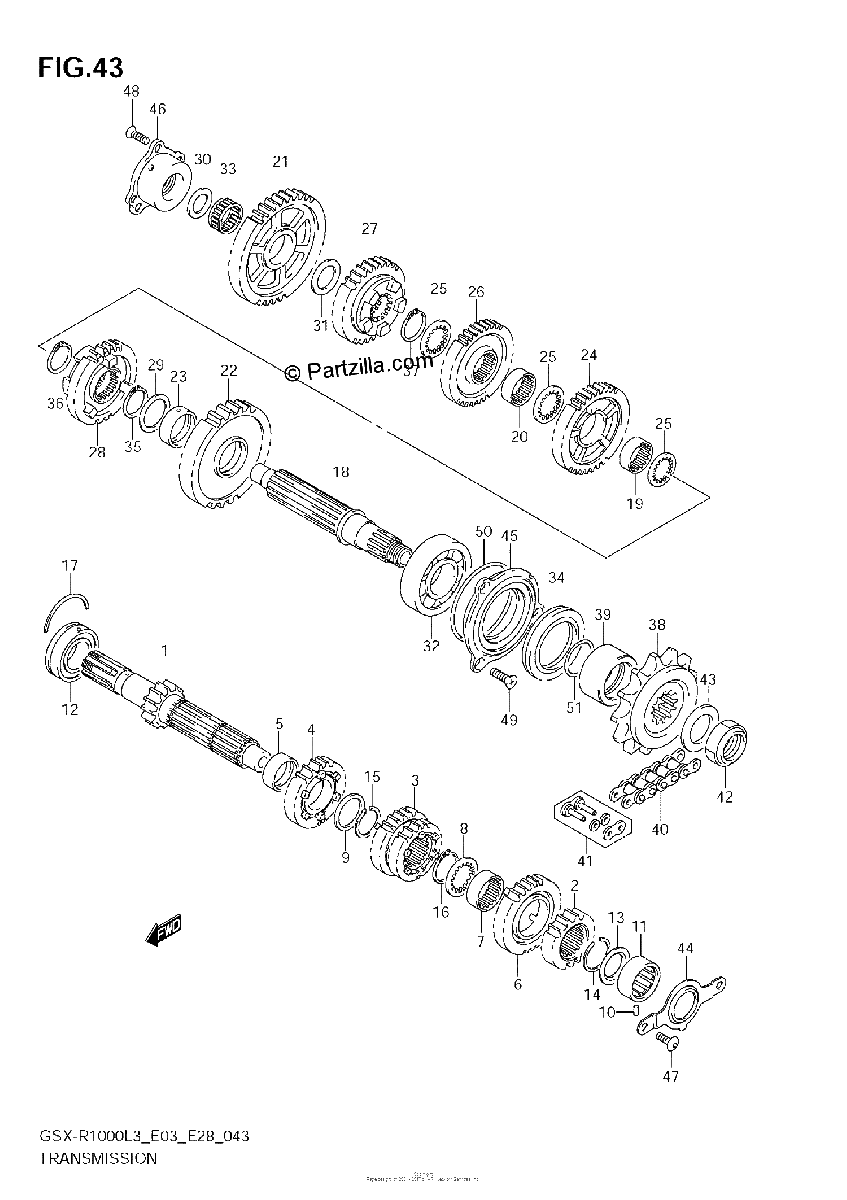

Diagrama de TRANSMISSION

Repuestos

#1
24120-47H10
SHAFT, CNTR (NT:16)
$376.31¢188 156
1
#2
24221-40F30
GEAR, 2ND DRIVE (NT:19)
$159.41¢79 706
1
#3
24231-47H00
GEAR, 3RD 4TH DRIVE
$283.16¢141 581
1
#4
24251-47H00
GEAR, 5TH DRIVE (NT:25)
$225.44¢112 719
1
#5
24252-24F10
BUSH, 5TH DRIVE GEAR
$47.88¢23 938
1
#6
24261-47H00
GEAR, 6TH DRIVE (NT:26)
$124.00¢62 000
1
#7
24262-24F20
BUSH, 6TH DRIVE GEAR
$49.69¢24 844
1
#8
09167-27001
LOCK WASHER
$3.09¢1 544
1
#9
09160-27008
WASHER (27X36X1)
$4.84¢2 419
1
#10
04221-07129
PIN
$2.45¢1 225
1
#11
09263-20103
BEARING (20X34X16) | LH
$98.63¢49 313
1
#12
09267-25013
BEARING (25X52X20.6) | RH
$139.56¢69 781
1
#13
09285-20006
OIL SEAL (20X31.2X2.7)
$7.66¢3 831
1
#14
09380-27004
CIRCLIP
$4.34¢2 169
1
#15
09380-27006
CIRCLIP
$3.55¢1 775
1
#16
09380-27006
CIRCLIP
$3.55¢1 775
1
#17
09390-58001
C RING | RH
$4.50¢2 250
1
#18
24131-47H01
SHAFT, DRIVE
$343.15¢171 575
1
#19
24332-24F20
BUSH, 4TH DRIVEN GEAR
$49.69¢24 844
1
#20
24332-24F20
BUSH, 4TH DRIVEN GEAR
$49.69¢24 844
1
#21
24311-47H00
GEAR, 1ST DRIVEN (NT:41)
$230.85¢115 425
1
#22
24321-47H00
GEAR, 2ND DRIVEN (NT:39)
$228.72¢114 363
1
#23
24322-24F20
BUSH, 2ND DRIVEN GEAR
$61.50¢30 750
1
#24
24331-47H10
GEAR, 3RD DRIVEN (NT:36)
No Disponible
1
#25
24333-47H00
WASHER, 3RD 4TH DRIVE
$10.48¢5 238
1
#26
24341-47H10
GEAR, 4TH DRIVEN (NT:36)
$251.53¢125 763
1
#27
24351-47H00
GEAR, 5TH DRIVEN (NT:34)
$230.85¢115 425
1
#28
24361-47H00
GEAR, 6TH DRIVEN (NT:33)
$174.48¢87 238
1
#29
09181-30167
SHIM (30X40X1)
$4.84¢2 419
1
#30
09181-22223
SHIM (22X34X1)
$3.71¢1 856
1
#31
09181-24005
SHIM (24X34X1)
$4.19¢2 094
1
#32
09267-30014
BEARING (30X62X23.8) | LH
$197.94¢98 969
1
#33
09263-24030
BEARING (24X28X13)
$33.29¢16 644
1
#34
09283-38027
OIL SEAL (38X56X7)
$51.10¢25 550
1
#35
09380-30009
CIRCLIP
$4.11¢2 056
1
#36
09380-30009
CIRCLIP
$4.11¢2 056
1
#37
09380-30009
CIRCLIP
$4.11¢2 056
1
#38
27510-15H10
SPROCKET, ENGINE
$208.44¢104 219
1
#39
27531-47H00
SPACER, ENGINE SPROCKET
No Disponible
1
#40
27600-40F20-114
CHAIN ASSY, DRIVE (DID50VAZ)
No Disponible
1
#41
27620-40F20
.JOINT SET, DRIVE CHAIN
$23.60¢11 800
1
#42
09159-22008
NUT
$35.48¢17 738
1
#43
09181-27016
SHIM (27X42X1.5)
$6.81¢3 406
1
#44
24741-01H00
RETAINER, CL PUSH ROD
$8.97¢4 488
1
#45
24751-47H00
RETAINER, DRIVE SHAFT BRG, L
$143.71¢71 856
1
#46
24771-01820
HOUSING, DRIVE SHAFT SET
No Disponible
1
#47
09139-06153
SCREW (6X13)
$3.40¢1 700
1
#48
09139-06159
SCREW (6X20)
$5.38¢2 688
1
#49
09139-06159
SCREW (6X20)
$5.38¢2 688
1
#50
09280-62004
O RING (D:1.9,ID:61.5)
$26.91¢13 456
1
#51
09280-26005
O RING (D:2.4,ID:26.2)
$3.01¢1 506
1
