OIL PAN OIL PUMP

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

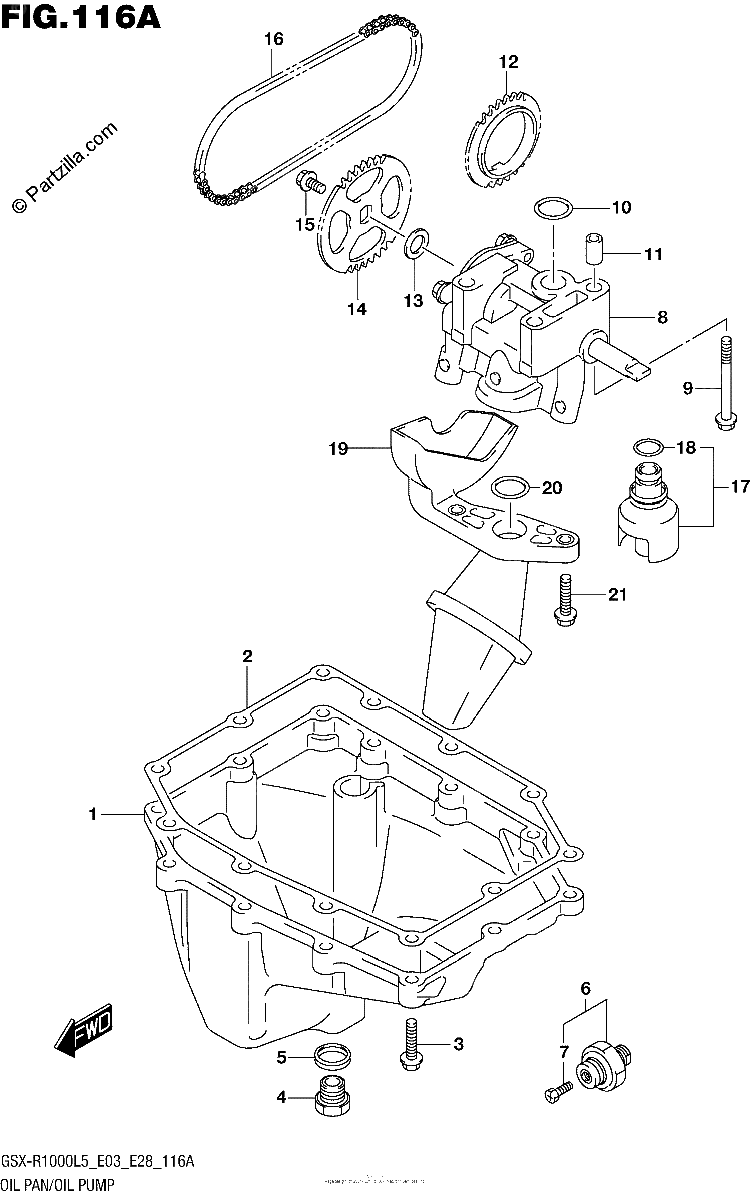

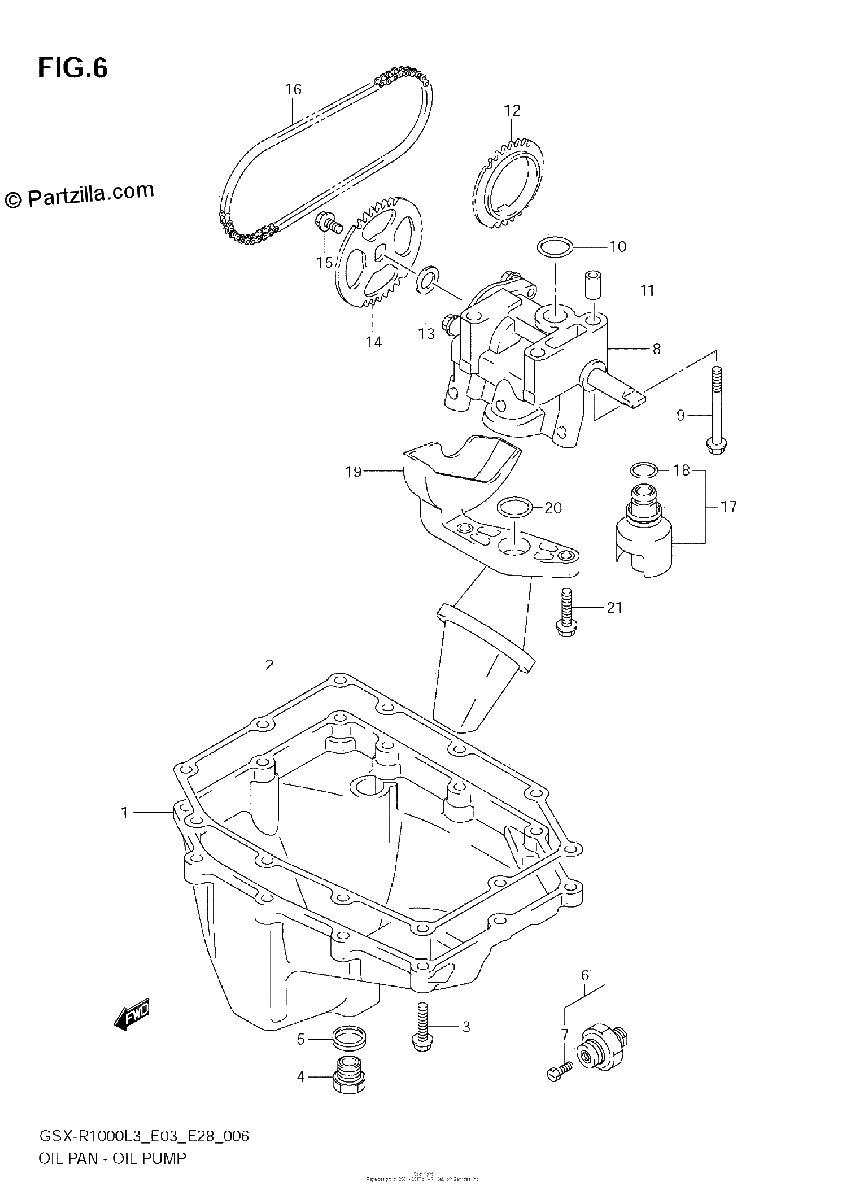

Diagrama de OIL PAN OIL PUMP

Repuestos

#1
11511-47H00
PAN, OIL
$324.73¢162 363
1
#2
11489-47H00
.GASKET, OIL PAN | NOT ILLUSTRATED
$22.21¢11 103
1
#3
01547-0625A
BOLT
$2.42¢1 208
1
#4
09247-14036
PLUG (14X20) | OIL DRAIN
$6.68¢3 341
1
#5
09168-14004
GASKET
$1.97¢983
1
#6
37820-33D10
SWITCH ASSY, OIL PRESSURE
$30.34¢15 168
1
#7
37822-33D00
.BOLT
$5.40¢2 702
1
#8
16400-47H10
PUMP ASSY, OIL
$349.71¢174 858
1
#9
01547-0650A
.BOLT
$2.90¢1 449
1
#10
09280-15007
O RING (D:2.4,ID:15.8)
$2.05¢1 023
1
#11
04211-09149
PIN
$1.97¢983
1
#12
16321-01H00
SPROCKET, DRIVE (NT:27)
$95.48¢47 742
1
#13
09181-10158
SHIM (10X18X0.5)
$2.36¢1 179
1
#14
16331-47H00
SPROCKET, DRIVEN
$35.65¢17 825
1
#15
09103-06285
BOLT (6X12)
$2.36¢1 179
1
#16
16310-47H00
CHAIN, OIL PUMP DRIVE
$45.22¢22 609
1
#17
16440-47H00
VALVE ASSY, OIL RELIEF
$89.44¢44 718
1
#18
09280-13004
.O RING (D:1.9,ID:13)
$2.62¢1 311
1
#19
16520-47H01
STRAINER, ENGINE OIL
$46.06¢23 029
1
#20
09280-19008
O RING (D:2.62,ID:20.3)
$5.96¢2 978
1
#21
01550-0620A
BOLT
$2.36¢1 179
1
