ELECTRICAL SFV650AL3 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

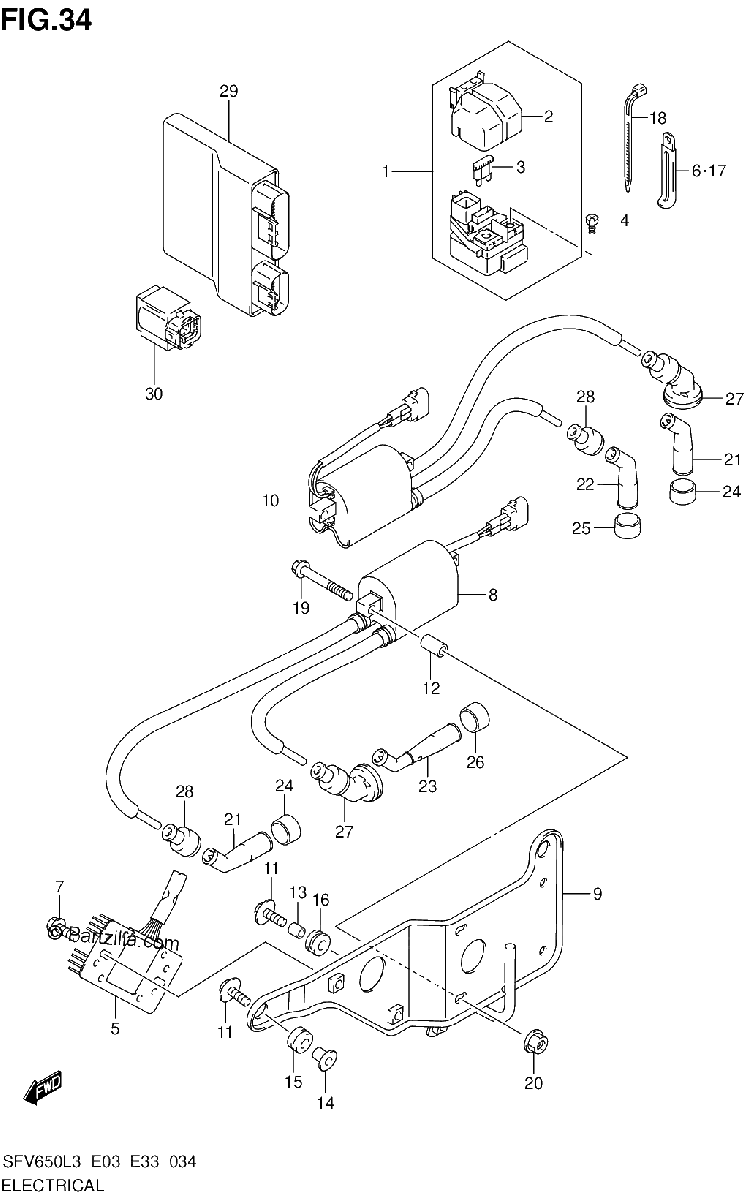

Diagrama de ELECTRICAL SFV650AL3 E33

Repuestos

#1
31800-41G00
RELAY ASSY
$101.58¢50 790
1
#2
31861-38G00
.COVER
$6.07¢3 036
1
#3
09481-30501
.FUSE (30A)
$2.81¢1 403
1
#4
09128-06013
SCREW (6X8)
$1.49¢747
1
#5
32800-47H00
RECTIFIER ASSY
$288.68¢144 342
1
#6
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#7
02162-0616A
BOLT
$2.47¢1 236
1
#8
33410-44H00
COIL ASSY, IGNITION FRONT
$155.08¢77 539
1
#9
33414-44H01
BRACKET, IGNITION COIL REAR
No Disponible
1
#10
33420-44H00
COIL ASSY, IGNITION REAR
$155.08¢77 539
1
#11
09116-06182
BOLT (6X20)
$2.71¢1 357
1
#12
09180-06195
SPACER (6.4X10X18)
$3.15¢1 576
1
#13
09180-06263
SPACER (6.5X9X9)
$2.01¢1 006
1
#14
09180-06331
.SPACER (6.2X8.4X10.9)
$5.75¢2 875
1
#15
09320-08501
CUSHION
$3.54¢1 771
1
#16
09320-09016
CUSHION
$2.36¢1 179
1
#17
09404-06433
CLAMP (L:80)
$2.10¢1 052
1
#18
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#19
01547-0640A
.BOLT
$2.77¢1 386
1
#20
08316-1006A
NUT
$2.62¢1 311
1
#21
33510-17G00
CAP, SPARK PLUG | FOR CENTER
$36.71¢18 354
1
#22
33510-17G00
CAP, SPARK PLUG | FOR CENTER
$36.71¢18 354
1
#23
33510-20E00
CAP ASSY, SPARK PLUG
$42.98¢21 488
1
#24
33541-23E10
SEAL, SPARK PLUG CAP | FOR CENTER
$7.39¢3 697
1
#25
33541-23E10
SEAL, SPARK PLUG CAP | FOR CENTER
$7.39¢3 697
1
#26
33541-47D00
SEAL, SPARK PLUG
$8.58¢4 289
1
#27
33542-17G01
SEAL, HIGH TENSION CORD | FOR CENTER
$10.09¢5 043
1
#28
33542-38B00
SEAL, HIGH TENSION CORD
$4.76¢2 380
1
#29
32920-44HC0
CONTROL UNIT, FI
No Disponible
1
#30
33960-06G10
SENSOR ASSY, FUEL CUT
$98.64¢49 318
1
