WIRING HARNESS SFV650L3 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

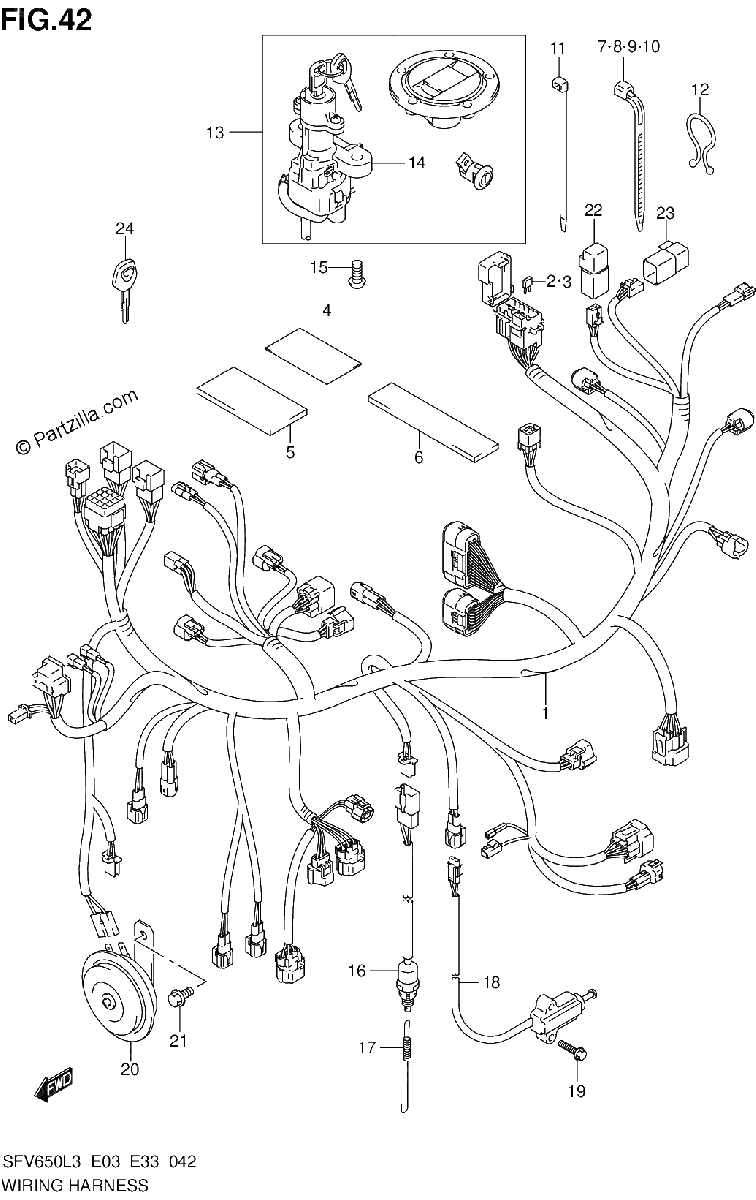

Diagrama de WIRING HARNESS SFV650L3 E33

Repuestos

#1
36610-44HE0
HARNESS, WIRING
$1415.25¢707 624
1
#2
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#3
09481-15501
.FUSE (15A)
$2.48¢1 242
1
#4
36611-16G00
TAPE, WIRING HARNESS
$3.77¢1 886
1
#5
36920-08D00
PROTECTOR (30X60X3)
No Disponible
1
#6
94474-22D00
PROTECTOR (30X70)
No Disponible
1
#7
09407-11401
CLAMP (L:95)
$3.19¢1 593
1
#8
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#9
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#10
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#11
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#12
09408-00012
CLIP (ID:11.5)
$2.99¢1 495
1
#13
37000-17860
LOCK SET
$495.51¢247 756
1
#14
37100-16G40
LOCK ASSY, STEERING
$163.30¢81 650
1
#15
09139-08016
BOLT (8X20)
$3.65¢1 823
1
#16
37740-44H01
SWITCH ASSY, STOP LAMP
$24.72¢12 362
1
#17
09443-06016
SPRING
$3.97¢1 984
1
#18
37840-25D00
SWITCH ASSY, SIDE STAND
$74.96¢37 479
1
#19
01547-0620A
BOLT
$2.42¢1 208
1
#20
38500-16G01
HORN ASSY
$108.94¢54 470
1
#21
01550-0812A
BOLT | FRONT
$2.77¢1 386
1
#22
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#23
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#24
37146-33E00
KEY, BLANK
$23.28¢11 638
1
