WINDSCREEN VL1500TL3 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

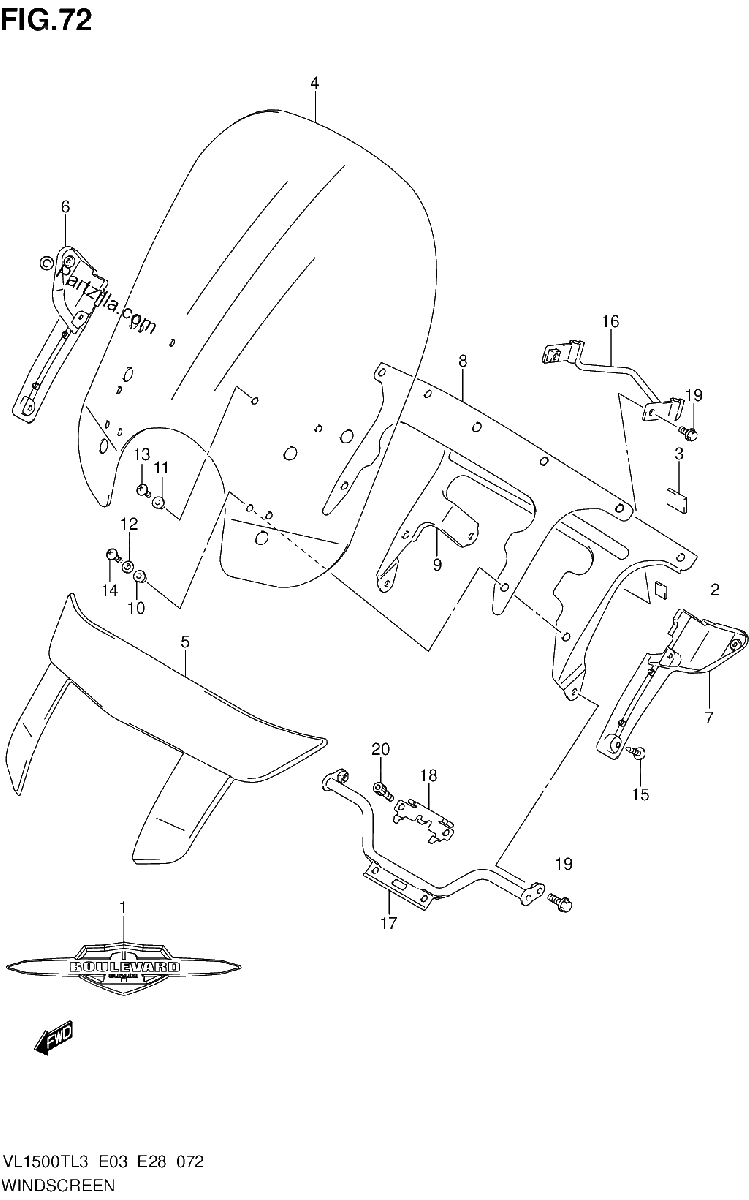

Diagrama de WINDSCREEN VL1500TL3 E03

Repuestos

#1
68181-06J00
EMBLEM, WINDSCREEN
$41.77¢20 884
1
#2
33652-48E00
CUSHION, WINDSCREEN FRONT NO.
$2.20¢1 098
1
#3
94422-06G00
CUSHION
$7.22¢3 611
1
#4
94611-06J00
WINDSCREEN
$994.83¢497 415
1
#5
94612-06J00
COVER, WINDSCREEN
$214.16¢107 082
1
#6
94613-06J00
PANEL, WINDSCREEN RH
$21.36¢10 678
1
#7
94614-06J00
PANEL, WINDSCREEN LH
$21.36¢10 678
1
#8
94616-06J10
CUSHION, WINDSCREEN REAR
$224.79¢112 395
1
#9
94621-06J10
BRACE, WINDSCREEN
$260.51¢130 255
1
#10
09159-05019
NUT
$7.72¢3 858
1
#11
09159-05048
NUT
$7.92¢3 962
1
#12
09161-05017
WASHER (5.2X14X1.5)
$3.36¢1 679
1
#13
02142-1516B
SCREW
$3.43¢1 713
1
#14
02142-1520B
SCREW
$2.81¢1 403
1
#15
03541-0516B
SCREW
$2.12¢1 058
1
#16
94630-06J10
BRACE, WINDSCREEN UPPER
$133.20¢66 602
1
#17
94640-06J10
BRACE, WINDSCREEN LOWER
$133.20¢66 602
1
#18
94651-06J00
PLATE, WINDSCREEN LOWER
No Disponible
1
#19
01550-0816A
BOLT
$2.77¢1 386
1
#20
07130-0845A
BOLT
$5.21¢2 605
1
