ELECTRICAL

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

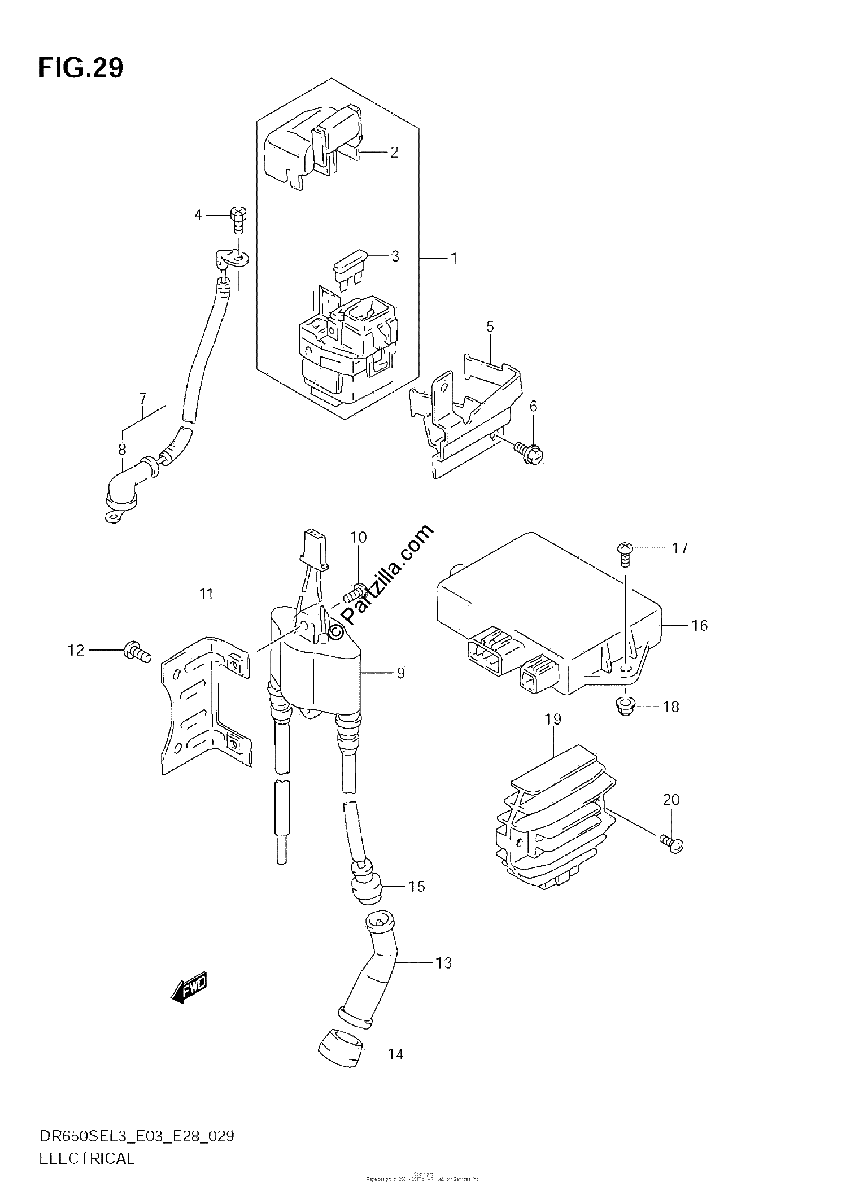

Diagrama de ELECTRICAL

Repuestos

#1
31800-26E00
RELAY ASSY, STARTING MOTOR
$106.74¢53 371
1
#2
31861-26E00
.COVER ASSY
$4.70¢2 352
1
#3
09481-30101
.FUSE (30A)
$2.74¢1 368
1
#4
09128-06013
SCREW (6X8)
$1.49¢747
1
#5
31890-32E00
BRACKET, STARTING MOTOR RELAY
No Disponible
1
#6
02162-0608B
SCREW
$3.07¢1 535
1
#7
33810-32E00
LEAD WIRE, STARTING MOTOR
$27.89¢13 944
1
#8
31861-48B10
.CAP, STARTER MOTOR
$8.13¢4 065
1
#9
33410-32E00
COIL ASSY, IGNITION
$186.91¢93 455
1
#10
02142-0625B
SCREW
$2.53¢1 265
1
#11
33416-32E00
BRACKET, IGNITION COIL
No Disponible
1
#12
02142-0610B
SCREW
$2.61¢1 305
1
#13
33510-43010
CAP, SPARK PLUG OUTER
$27.42¢13 708
1
#14
33541-47D00
SEAL, SPARK PLUG
$8.58¢4 289
1
#15
33542-38B00
SEAL, HIGH TENSION CORD
$4.76¢2 380
1
#16
32900-32E10
CDI UNIT
$1204.66¢602 330
1
#17
02162-0620B
BOLT
$2.62¢1 311
1
#18
08319-3106B
NUT
$2.96¢1 478
1
#19
32800-32E00
RECTIFIER ASSY
$342.44¢171 218
1
#20
02162-0620B
BOLT
$2.62¢1 311
1
