CRANKCASE VL1500L3 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

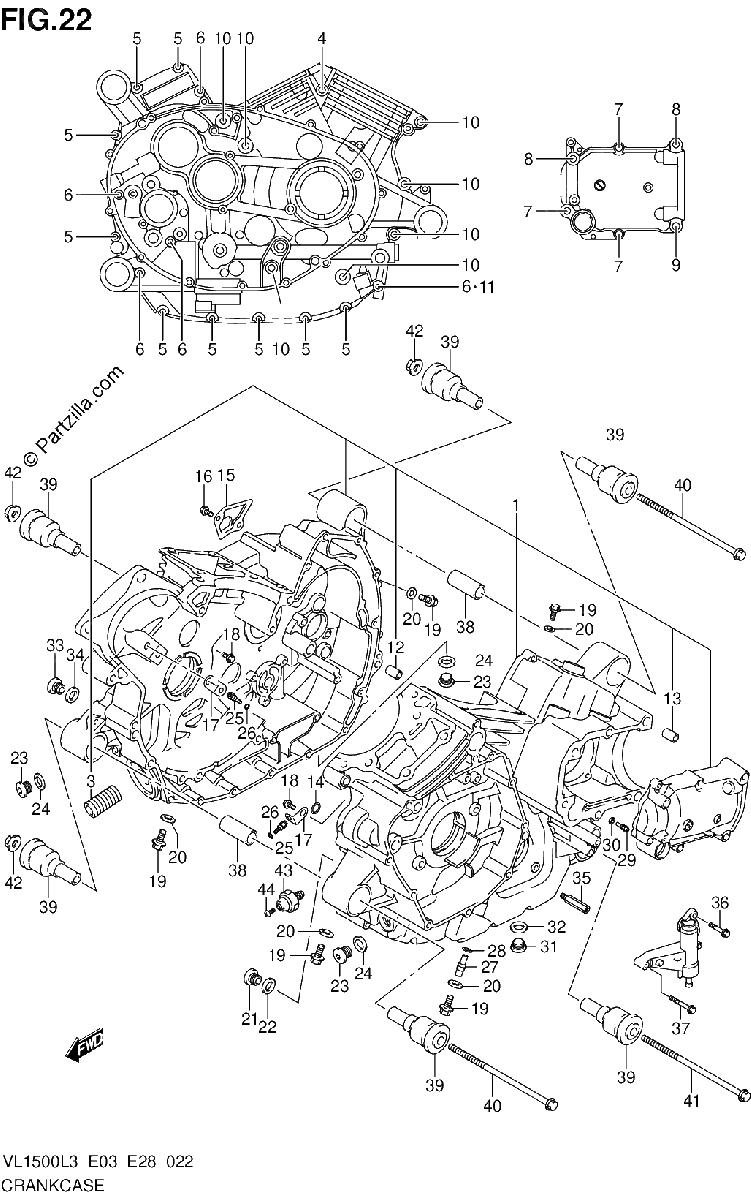

Diagrama de CRANKCASE VL1500L3 E33

Repuestos

#1
11301-40880
CRANKCASE SET
No Disponible
1
#3
16591-06B01
.UNION, OIL FILTER STAND
$8.40¢4 200
1
#4
09103-08122
BOLT (8X110)
$5.06¢2 531
1
#5
01547-0645A
BOLT
$3.16¢1 581
1
#6
01547-0685A
.BOLT
No Disponible
1
#7
01550-0845A
BOLT
$3.75¢1 875
1
#8
01550-0860A
.BOLT
$5.47¢2 738
1
#9
01550-0870A
.BOLT
$5.66¢2 831
1
#10
01550-0880A
.BOLT
$5.59¢2 794
1
#11
09168-06023
GASKET (5.8X13X1.2)
$2.63¢1 313
1
#12
11319-33E50
.PIN, CRANKCASE
$6.52¢3 262
1
#13
09206-11007
.PIN (8.4X11X20)
$3.19¢1 594
1
#14
09280-12009
O RING (D:1.9,ID:12.6)
$3.74¢1 869
1
#15
11313-40H00
PLATE, OIL SEPARATOR
No Disponible
1
#16
01547-0612A
BOLT
$2.63¢1 313
1
#17
16439-38B00
PLATE, PISTON JET REAR
No Disponible
1
#18
01547-0612A
BOLT
$2.63¢1 313
1
#19
01550-0812A
BOLT | FRONT
$3.01¢1 506
1
#20
09168-08016
.GASKET (8.2X14X1)
$2.14¢1 069
1
#2-1
12228-40H00-0A0
.BEARING, CRANK THRUST
No Disponible
1
#21
09248-10010
PLUG (10X10)
$4.97¢2 488
1
#2-2
12228-40H00-0B0
.BEARING, CRANK THRUST
No Disponible
1
#22
09168-10002
GASKET (10X14X3.6)
$2.48¢1 238
1
#2-3
12228-40H00-0C0
.BEARING, CRANK THRUST
No Disponible
1
#23
09248-16012
.PLUG (16X8)
$5.46¢2 731
1
#2-4
12228-40H00-0D0
.BEARING, CRANK THRUST
No Disponible
1
#24
09168-16002
GASKET (16X22X2)
$2.46¢1 231
1
#2-5
12228-40H00-0E0
.BEARING, CRANK THRUST
No Disponible
1
#25
09493-80009
JET, PISTON-COOLING (0.8)
$27.19¢13 594
1
#2-6
12228-40H00-0F0
.BEARING, CRANK THRUST
No Disponible
1
#26
09280-04004
O RING (D:1.2,ID:4)
$2.21¢1 106
1
#27
09493-24009
JET(12)
No Disponible
1
#28
09280-04004
O RING (D:1.2,ID:4)
$2.21¢1 106
1
#29
09493-36004
JET, OIL GALY
$22.15¢11 075
1
#30
09280-04004
O RING (D:1.2,ID:4)
$2.21¢1 106
1
#31
09247-14036
PLUG (14X20) | OIL DRAIN
$7.26¢3 631
1
#32
09168-14002
GASKET (13.8X18.8X4.8)
$3.44¢1 719
1
#33
09248-14012
PLUG (14X12)
$3.65¢1 825
1
#34
09168-14002
GASKET (13.8X18.8X4.8)
$3.44¢1 719
1
#35
11372-22H00
BOLT
$20.25¢10 125
1
#36
01547-0620A
BOLT
$2.63¢1 313
1
#37
01547-0630A
BOLT
$3.01¢1 506
1
#38
11611-48G00
SPACER, ENG MTG
No Disponible
1
#39
11652-40H20
BUSH, ENGINE MOUNTING
$40.90¢20 450
1
#40
09103-10041-A05
BOLT (10X215)
$12.21¢6 106
1
#41
09103-10118
BOLT (10X195)
$14.99¢7 494
1
#42
08319-3110A
NUT
$3.55¢1 775
1
#43
37820-33D10
SWITCH ASSY, OIL PRESSURE
$32.98¢16 488
1
#44
37822-33D00
.BOLT
$5.88¢2 938
1
