ELECTRICAL VL1500L3 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

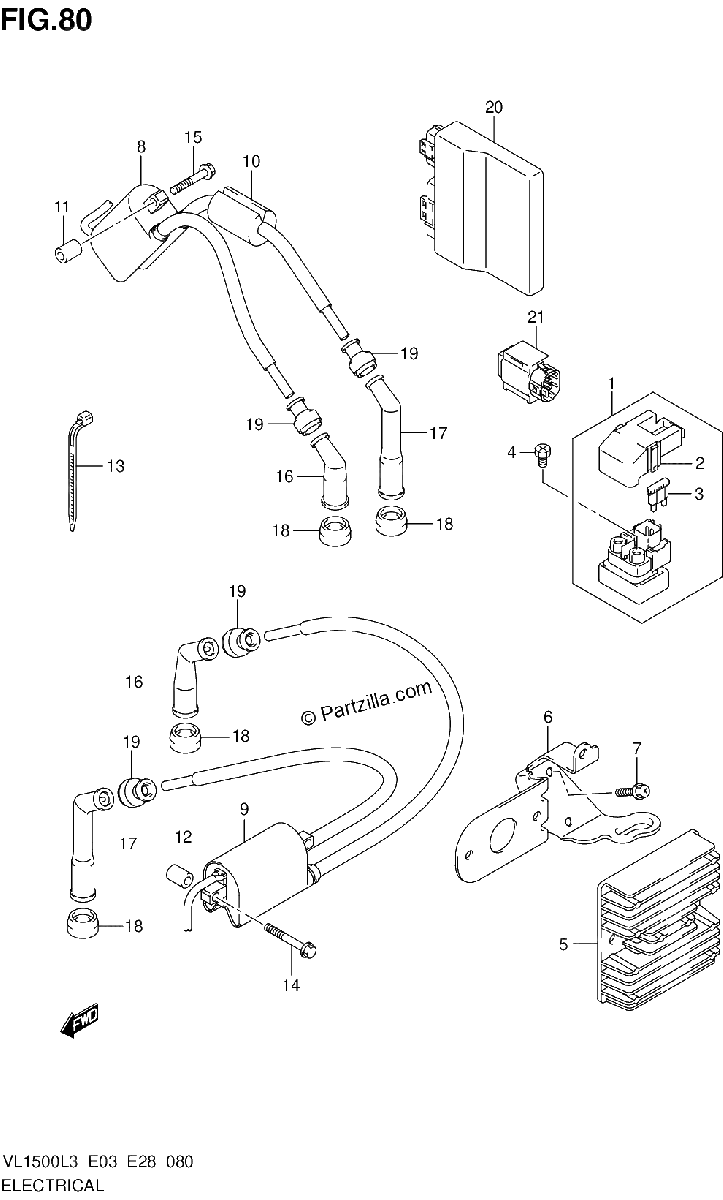

Diagrama de ELECTRICAL VL1500L3 E33

Repuestos

#1
31800-06G00
RELAY ASSY, STARTING MOTOR
$73.84¢36 921
1
#2
31861-47E00
.COVER
$20.07¢10 034
1
#3
09481-30101
.FUSE (30A)
$2.74¢1 368
1
#4
09128-06013
SCREW (6X8)
$1.49¢747
1
#5
32800-10G30
RECTIFIER ASSY
$401.96¢200 980
1
#6
32830-40H10
BRACKET
No Disponible
1
#7
02162-0616A
BOLT
$2.47¢1 236
1
#8
33410-40H00
COIL ASSY, IGNITION REAR
$120.24¢60 122
1
#9
33420-40H10
COIL ASSY, IGNITION FRONT
$154.39¢77 194
1
#10
33442-41F00
CUSHION, HIGH TENSION CORD
No Disponible
1
#11
09180-06178
SPACER (6.4X10X22) | REAR
$5.44¢2 720
1
#12
09180-06198
SPACER (6.2X12X16) | FRONT
$5.21¢2 605
1
#13
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#14
01547-0635A
BOLT
$2.77¢1 386
1
#15
01547-0640A
.BOLT
$2.77¢1 386
1
#16
33510-38B00
CAP ASSY, SPARK PLUG (SIDE)
$39.41¢19 705
1
#17
33510-45010
CAP ASSY, SPARK PLUG (CENTER)
$28.19¢14 093
1
#18
33541-47D00
SEAL, SPARK PLUG
$8.58¢4 289
1
#19
33542-38B00
SEAL, HIGH TENSION CORD
$4.76¢2 380
1
#20
32920-06J70
CONTROL UNIT, FI
No Disponible
1
#21
33960-06G10
SENSOR ASSY, FUEL CUT
$98.64¢49 318
1
