TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

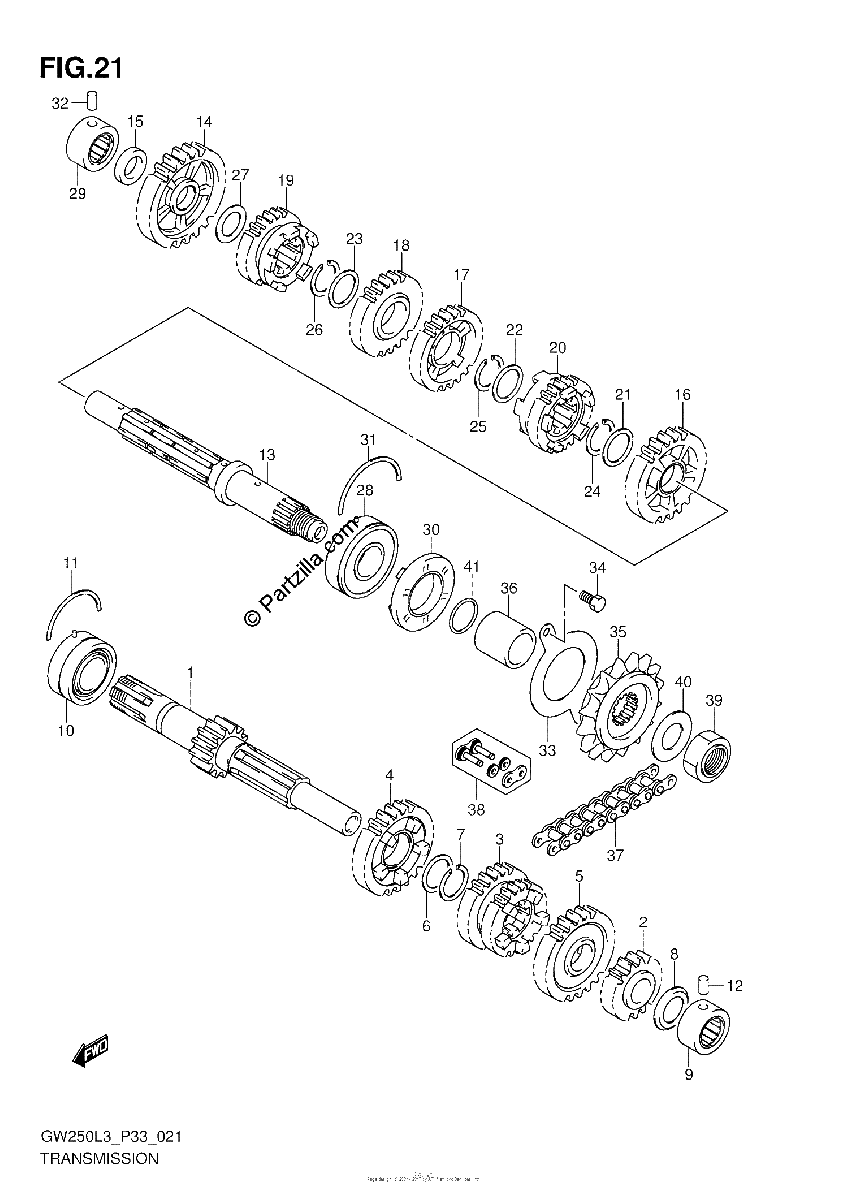

Diagrama de TRANSMISSION

Repuestos

#1
24120-48H00-000
SHAFT, COUNTER (NT:12)
No Disponible
1
#2
24221-48H00-000
GEAR, 2ND DRIVE (NT:17)
No Disponible
1
#3
24231-48H00-000
GEAR, 3RD 4TH DRIVE (NT:22/23)
No Disponible
1
#4
24251-48H00-000
GEAR, 5TH DRIVE (NT:22)
No Disponible
1
#5
24260-48H00-000
GEAR, 6TH DRIVE (NT:26)
No Disponible
1
#6
09181-22017-000
WASHER (22X28X1)
No Disponible
1
#7
09380-22016-000
CIRCLIP
No Disponible
1
#8
24271-48H00-000
SEAL, SHAFT LH BEARING
No Disponible
1
#9
09263-17050-000
BEARING (17X30X16) | RH
No Disponible
1
#10
09267-22001-000
BEARING (22X47X20.6) | RH
No Disponible
1
#11
09390-47008-000
C RING
No Disponible
1
#12
04221-06129-000
PIN
No Disponible
1
#13
24130-48H00-000
SHAFT, DRIVE
No Disponible
1
#14
24310-48H00-000
GEAR, 1ST DRIVEN (NT:29)
No Disponible
1
#15
24313-48H00-000
SPACER, 1ST DRIVEN GEAR
No Disponible
1
#16
24320-48H00-000
GEAR, 2ND DRIVEN (NT:26)
No Disponible
1
#17
24331-48H00-000
GEAR, 3RD DRIVEN (NT:26)
No Disponible
1
#18
24341-48H00-000
GEAR, 4TH DRIVEN (NT:24)
No Disponible
1
#19
24351-48H00-000
GEAR, 5TH DRIVEN (NT:20)
No Disponible
1
#20
24361-48H00-000
GEAR, 6TH DRIVEN (NT:21)
No Disponible
1
#21
09181-22017-000
WASHER (22X28X1)
No Disponible
1
#22
09181-22017-000
WASHER (22X28X1)
No Disponible
1
#23
09181-22017-000
WASHER (22X28X1)
No Disponible
1
#24
09380-22016-000
CIRCLIP
No Disponible
1
#25
09380-22016-000
CIRCLIP
No Disponible
1
#26
09380-22016-000
CIRCLIP
No Disponible
1
#27
08211-17262-000
WASHER
No Disponible
1
#28
09262-22039-000
BEARING (22X56X16) | LH
No Disponible
1
#29
09263-17050-000
BEARING (17X30X16) | RH
No Disponible
1
#30
09283-30L01-000
OIL SEAL (30X56X9.5)
No Disponible
1
#31
09390-56002-000
C RING
No Disponible
1
#32
04221-06129-000
PIN
No Disponible
1
#33
24741-48H00-000
RETAINER, DRIVE SHAFT OIL SEAL
No Disponible
1
#34
01500-0612A-000
BOLT
No Disponible
1
#35
27510-48H10-000
SPROCKET, ENGINE (NT:14)
No Disponible
1
#36
27531-48H00-000
SPACER, ENGINE SPROCKET
No Disponible
1
#37
27600-48H10-116
CHAIN ASSY, DRIVE (DID 520VF)
No Disponible
1
#38
27620-48H10-000
JOINT SET, CHAIN | OPT
No Disponible
1
#39
09140-18008-000
NUT
No Disponible
1
#40
09181-22016-000
WASHER (22X36X1)
No Disponible
1
#41
09280-21008-000
O RING (D:2.5,ID:21)
No Disponible
1
