OIL PAN OIL PUMP

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

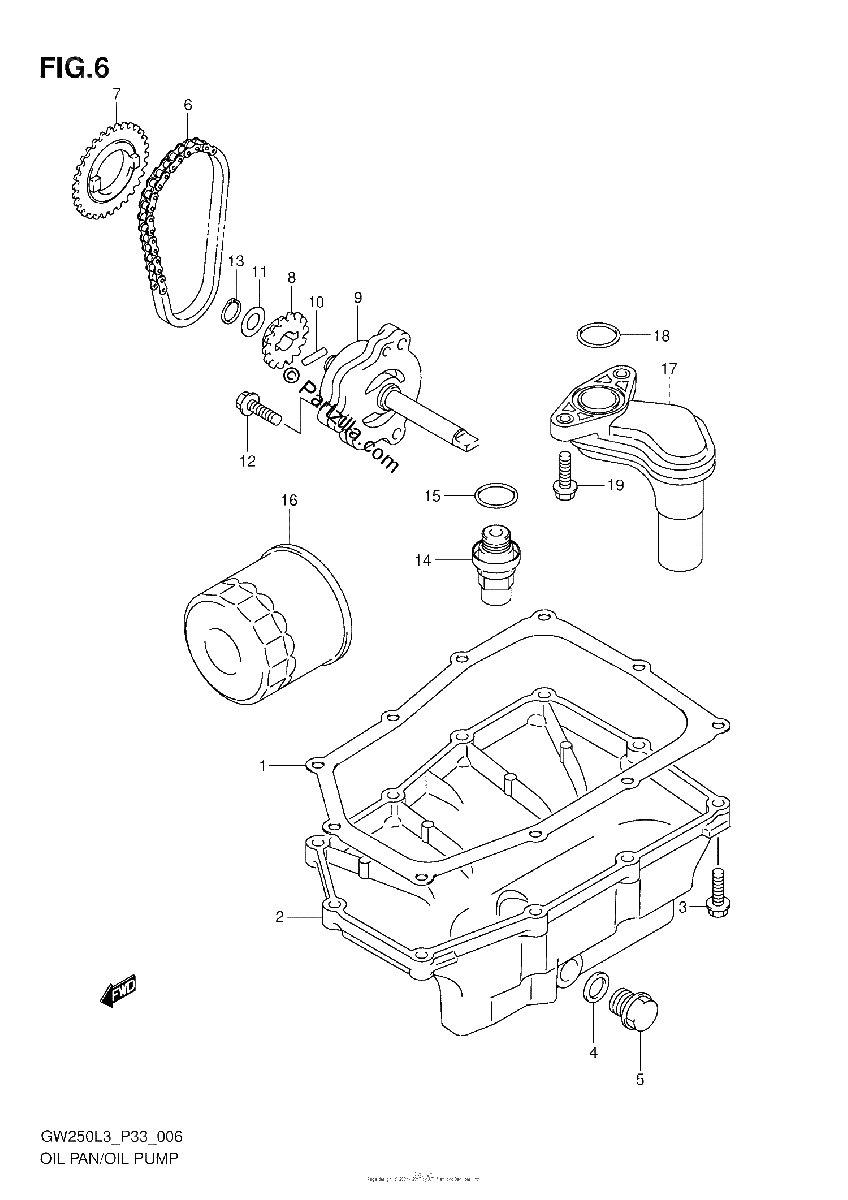

Diagrama de OIL PAN OIL PUMP

Repuestos

#1
11489-48H00-000
GASKET, OIL PAN | NOT ILLUSTRATED
No Disponible
1
#2
11511-48H00-000
PAN, OIL
No Disponible
1
#3
01547-0625A-000
BOLT
No Disponible
1
#4
09168-14016-000
GASKET (14X18X1.5)
No Disponible
1
#5
09247-14050-000
PLUG | OIL DRAIN
No Disponible
1
#6
16310-48H00-000
CHAIN ASSY, OIL PUMP DRIVE
No Disponible
1
#7
16321-48H00-000
SPROCKET, OIL PUMP DRIVE (NT:29)
No Disponible
1
#8
16331-48H00-000
SPROCKET, OIL PUMP DRIVEN (NT:15)
No Disponible
1
#9
16400-48H00-000
PUMP ASSY, OIL
No Disponible
1
#10
16421-48H00-000
PIN, OIL PUMP
No Disponible
1
#11
16422-48H00-000
WASHER, PUMP DRIVEN GEAR
No Disponible
1
#12
01547-0625A-000
BOLT
No Disponible
1
#13
08331-31109-000
CIRCLIP
No Disponible
1
#14
16440-48H00-000
VALVE ASSY, OIL RELIEF
No Disponible
1
#15
09168-16010-000
GASKET (16X22X2)
No Disponible
1
#16
16510-07J00-000
FILTER ASSY,ENGINE OIL (P1.0)
No Disponible
1
#17
16520-48H00-000
STRAINER, ENGINE OIL
No Disponible
1
#18
09280-23L01-000
O RING (D:2.4,ID22.8)
No Disponible
1
#19
01550-0625A-000
BOLT
No Disponible
1
