CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

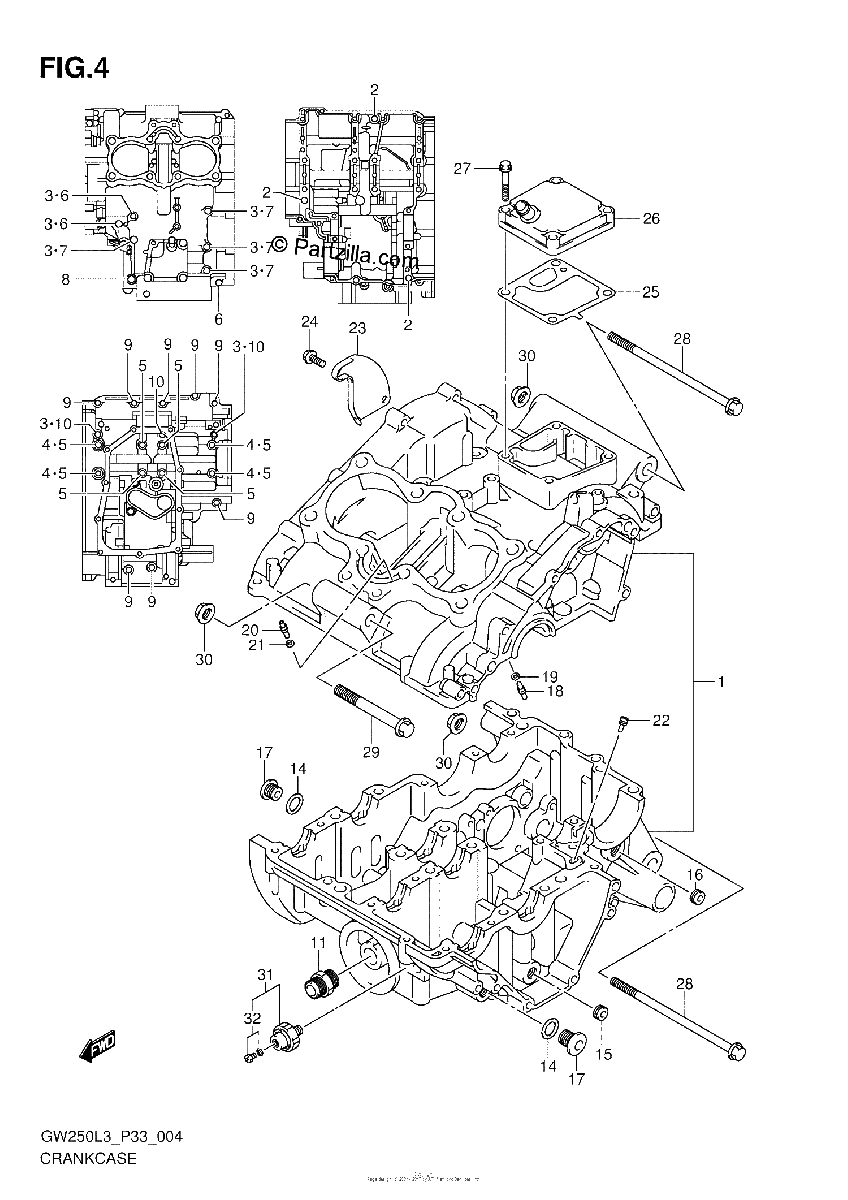

Diagrama de CRANKCASE

Repuestos

#1
11300-48871-000
CRANKCASE SET
No Disponible
1
#2
04211-11169-000
PIN
No Disponible
1
#3
09168-06L04-000
GASKET (6.2X11X1.2)
No Disponible
1
#4
09168-08035-000
GASKET (8.2X14X1)
No Disponible
1
#5
09103-08133-000
BOLT (8X105)
No Disponible
1
#6
01547-0635A-000
BOLT
No Disponible
1
#7
01547-0655A-000
BOLT
No Disponible
1
#8
01550-0855A-000
BOLT
No Disponible
1
#9
01547-0635A-000
BOLT
No Disponible
1
#10
01547-0690A-000
BOLT
No Disponible
1
#11
16591-48H00-000
UNION, OIL FILTER STAND
No Disponible
1
#12
12228-17E00-0E0
.BEARING, THRUST LH (YELLOW)
$15.38¢7 688
1
#13
12228-17E00-0K0
.BEARING, CRANK THRUST (PURPLE)
No Disponible
1
#13
12228-17E00-0L0
.BEARING, CRANK THRUST (NO COLOR)
No Disponible
1
#13
12228-17E00-0J0
.BEARING, CRANK THRUST (BROWN
No Disponible
1
#13
12228-17E00-0F0
.BEARING, THRUST LH (WHITE)
$15.66¢7 831
1
#13
12228-17E00-0E0
.BEARING, THRUST LH (YELLOW)
$15.38¢7 688
1
#13
12228-17E00-0G0
.BEARING, CRANK THRUST (ORANGE)
No Disponible
1
#13
12228-17E00-0H0
.BEARING, CRANK THRUST (PINK)
No Disponible
1
#14
09168-14L01-000
GASKET (14X18.3X4.8)
No Disponible
1
#15
09246-06001-000
PLUG (1/4PT, H:7.5)
No Disponible
1
#16
09246-06001-000
PLUG (1/4PT, H:7.5)
No Disponible
1
#17
09248-14013-000
PLUG (14X12)
No Disponible
1
#18
11390-48H00-000
JET, PISTON COOLING
No Disponible
1
#19
09280-04004-000
O-RING (D:1.2,ID:4)
No Disponible
1
#20
11329-48H00-000
JET, OIL GALLERY CYLINDER
No Disponible
1
#21
09280-04004-000
O-RING (D:1.2,ID:4)
No Disponible
1
#22
11313-48H00-000
JET, T/M COOLING
No Disponible
1
#23
11317-48H00-000
PLATE, OIL SEPARATOR
No Disponible
1
#24
01547-0612A-000
BOLT
No Disponible
1
#25
11318-48H00-000
GASKET, BREATHER COVER
No Disponible
1
#26
11330-48H00-000
COVER, BREATHER
No Disponible
1
#27
01547-0630A-000
BOLT
No Disponible
1
#28
09103-10115-000
BOLT (10X155)
No Disponible
1
#29
09103-10445-000
BOLT (10X85)
No Disponible
1
#30
09159-10L06-000
NUT
No Disponible
1
#31
37820-33D10-000
SWITCH ASSY,OIL PRESSURE
No Disponible
1
#32
37822-33D00-000
.BOLT,OIL PRESSURE SWITCH
No Disponible
1
