TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

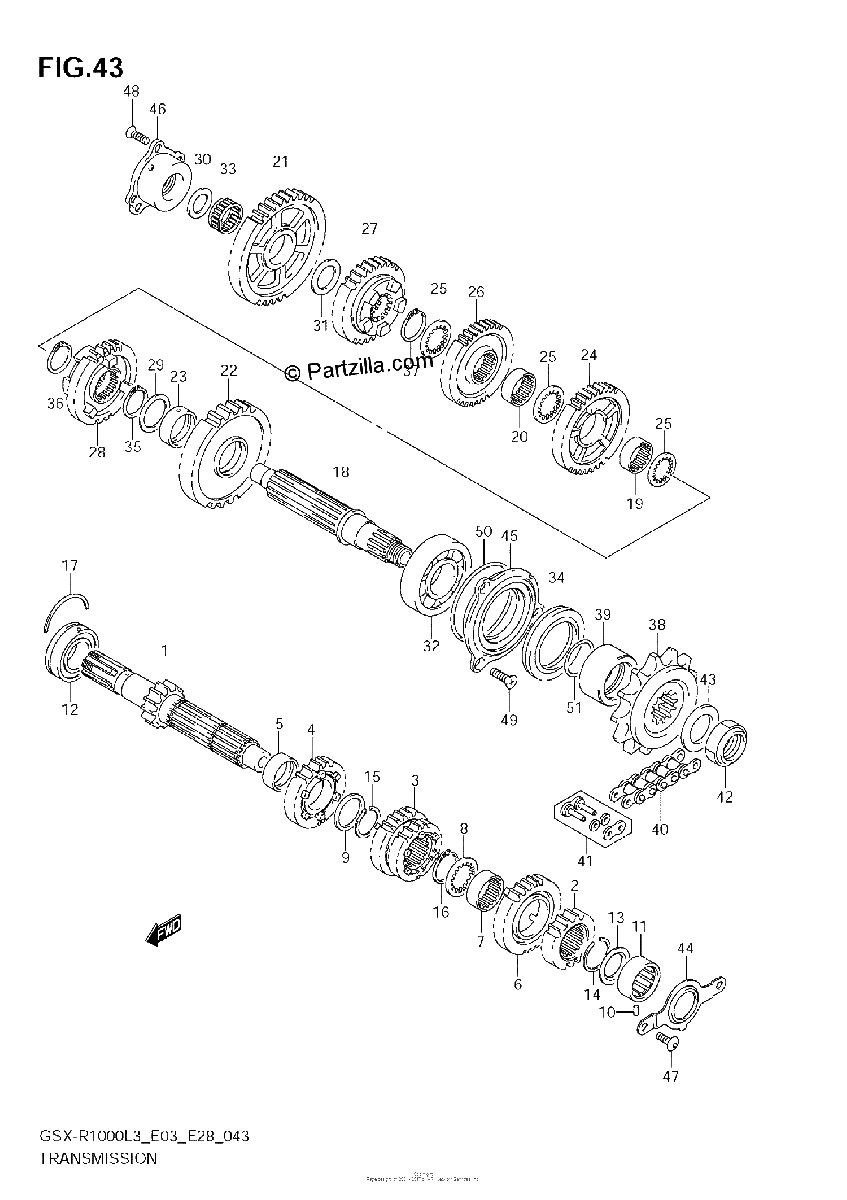

Diagrama de TRANSMISSION

Repuestos

#1
24120-47H10
SHAFT, CNTR (NT:16)
$346.21¢173 104
1
#2
24221-40F30
GEAR, 2ND DRIVE (NT:19)
$146.66¢73 330
1
#3
24231-47H00
GEAR, 3RD 4TH DRIVE
$260.51¢130 255
1
#4
24251-47H00
GEAR, 5TH DRIVE (NT:25)
$207.40¢103 701
1
#5
24252-24F10
BUSH, 5TH DRIVE GEAR
$44.04¢22 022
1
#6
24261-47H00
GEAR, 6TH DRIVE (NT:26)
$114.08¢57 040
1
#7
24262-24F20
BUSH, 6TH DRIVE GEAR
$45.71¢22 856
1
#8
09167-27001
LOCK WASHER
$2.84¢1 420
1
#9
09160-27008
WASHER (27X36X1)
$4.45¢2 225
1
#10
04221-07129
PIN
$2.25¢1 127
1
#11
09263-20103
BEARING (20X34X16) | LH
$90.73¢45 368
1
#12
09267-25013
BEARING (25X52X20.6) | RH
$128.40¢64 199
1
#13
09285-20006
OIL SEAL (20X31.2X2.7)
$7.05¢3 525
1
#14
09380-27004
CIRCLIP
$3.99¢1 995
1
#15
09380-27006
CIRCLIP
$3.27¢1 633
1
#16
09380-27006
CIRCLIP
$3.27¢1 633
1
#17
09390-58001
C RING | RH
$4.14¢2 070
1
#18
24131-47H01
SHAFT, DRIVE
$315.70¢157 849
1
#19
24332-24F20
BUSH, 4TH DRIVEN GEAR
$45.71¢22 856
1
#20
24332-24F20
BUSH, 4TH DRIVEN GEAR
$45.71¢22 856
1
#21
24311-47H00
GEAR, 1ST DRIVEN (NT:41)
$212.38¢106 191
1
#22
24321-47H00
GEAR, 2ND DRIVEN (NT:39)
$210.43¢105 213
1
#23
24322-24F20
BUSH, 2ND DRIVEN GEAR
$56.58¢28 290
1
#24
24331-47H10
GEAR, 3RD DRIVEN (NT:36)
No Disponible
1
#25
24333-47H00
WASHER, 3RD 4TH DRIVE
$9.64¢4 819
1
#26
24341-47H10
GEAR, 4TH DRIVEN (NT:36)
$231.40¢115 702
1
#27
24351-47H00
GEAR, 5TH DRIVEN (NT:34)
$212.38¢106 191
1
#28
24361-47H00
GEAR, 6TH DRIVEN (NT:33)
$160.52¢80 259
1
#29
09181-30167
SHIM (30X40X1)
$4.45¢2 225
1
#30
09181-22223
SHIM (22X34X1)
$3.42¢1 708
1
#31
09181-24005
SHIM (24X34X1)
$3.85¢1 926
1
#32
09267-30014
BEARING (30X62X23.8) | LH
$182.10¢91 051
1
#33
09263-24030
BEARING (24X28X13)
$30.62¢15 312
1
#34
09283-38027
OIL SEAL (38X56X7)
$47.01¢23 506
1
#35
09380-30009
CIRCLIP
$3.78¢1 892
1
#36
09380-30009
CIRCLIP
$3.78¢1 892
1
#37
09380-30009
CIRCLIP
$3.78¢1 892
1
#38
27510-15H10
SPROCKET, ENGINE
$191.76¢95 881
1
#39
27531-47H00
SPACER, ENGINE SPROCKET
No Disponible
1
#40
27600-40F20-114
CHAIN ASSY, DRIVE (DID50VAZ)
No Disponible
1
#41
27620-40F20
.JOINT SET, DRIVE CHAIN
$21.71¢10 856
1
#42
09159-22008
NUT
$32.64¢16 318
1
#43
09181-27016
SHIM (27X42X1.5)
$6.27¢3 134
1
#44
24741-01H00
RETAINER, CL PUSH ROD
$8.26¢4 129
1
#45
24751-47H00
RETAINER, DRIVE SHAFT BRG, L
$132.22¢66 108
1
#46
24771-01820
HOUSING, DRIVE SHAFT SET
No Disponible
1
#47
09139-06153
SCREW (6X13)
$3.13¢1 564
1
#48
09139-06159
SCREW (6X20)
$4.94¢2 472
1
#49
09139-06159
SCREW (6X20)
$4.94¢2 472
1
#50
09280-62004
O RING (D:1.9,ID:61.5)
$24.76¢12 380
1
#51
09280-26005
O RING (D:2.4,ID:26.2)
$2.77¢1 386
1
