MUFFLER GSX R1000ZL3 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

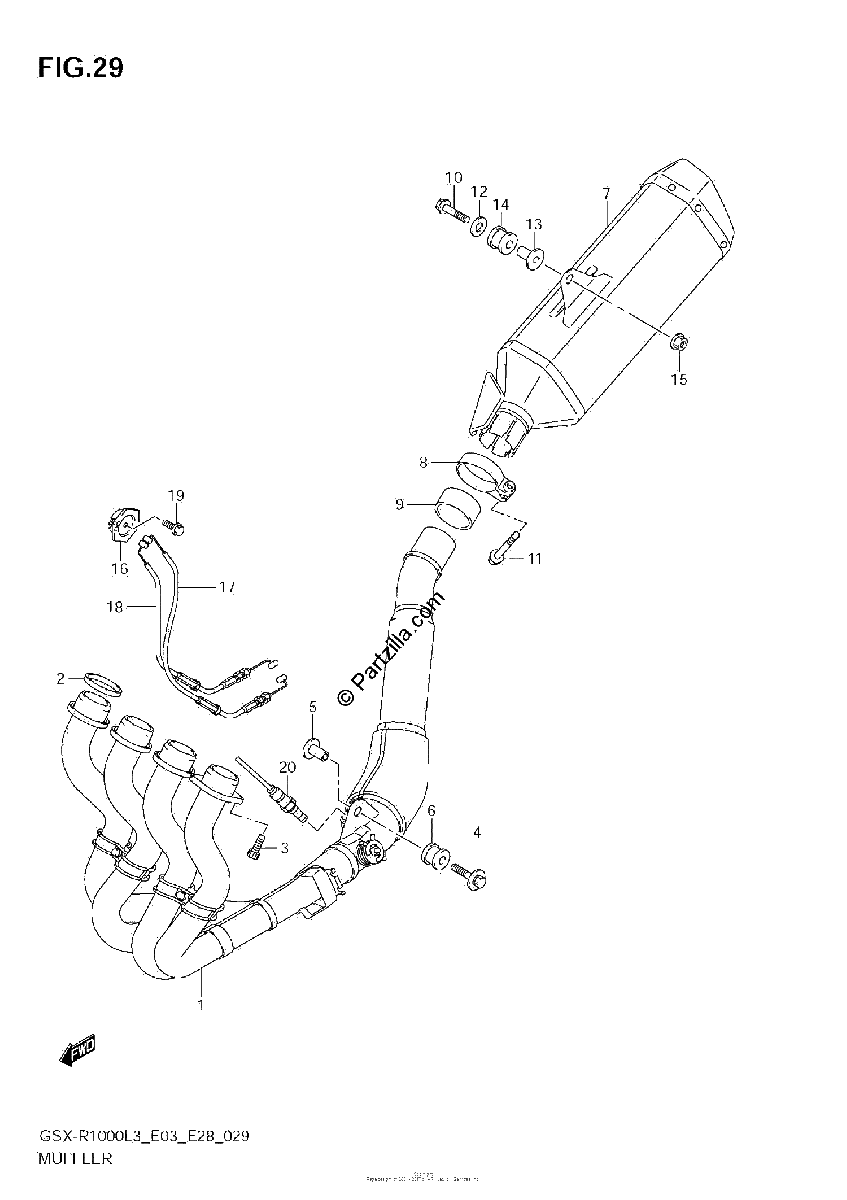

Diagrama de MUFFLER GSX R1000ZL3 E28

Repuestos

#1
14100-47H10
PIPE, EXHAUST
$2902.25¢1 451 127
1
#2
14181-22D01
.GASKET, EXHAUST PIPE | NOT ILLUSTRATED
$11.09¢5 543
1
#3
07130-0825A
BOLT
$3.36¢1 679
1
#4
09118-08152-A05
BOLT (8X45)
$5.67¢2 835
1
#5
09180-08152
SPACER (8.6X12X24.2)
$6.30¢3 151
1
#6
09320-12077
CUSHION
$12.93¢6 463
1
#7
14310-47H40-H01
BODY, MUFFLER
$3243.32¢1 621 661
1
#8
14459-47H00
CLAMP
$30.27¢15 134
1
#9
14771-24F01
CONNECTOR
$37.49¢18 745
1
#10
09103-08358
BOLT (8X45)
$3.15¢1 576
1
#11
09103-08392
BOLT (8X40)
$4.08¢2 041
1
#12
09160-08142
WASHER (8.5X28X1.5)
$3.33¢1 667
1
#13
09180-08152
SPACER (8.6X12X24.2)
$6.30¢3 151
1
#14
09320-12048
CUSHION
$5.53¢2 766
1
#15
08361-2508A
NUT
$2.36¢1 179
1
#16
11269-18G01
PULLEY, CONTROLLER
$35.77¢17 883
1
#17
11276-47H10
CABLE, EXH VALVE NO.1
$86.39¢43 194
1
#18
11277-47H10
CABLE, EXH VALVE NO.2
$86.39¢43 194
1
#19
01547-0516A
BOLT
$1.87¢937
1
#20
18213-18H10
SENSOR, OXYGEN
$478.14¢239 068
1
